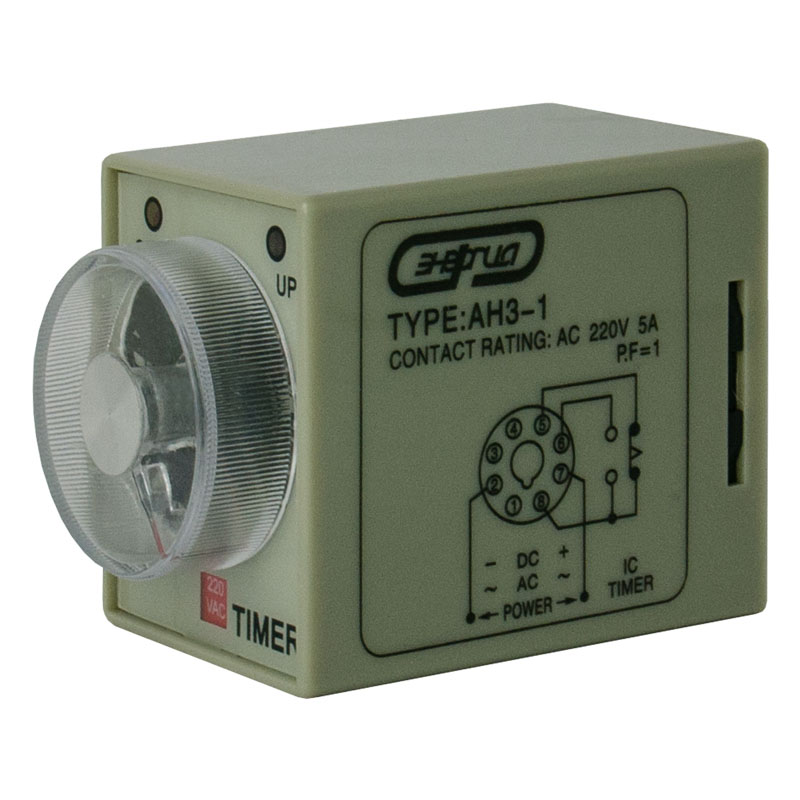

Реле времени цифровое Энергия АН
Полное описание
Реле серии AH3-N предназначены для коммутации электрических цепей с определенными, предварительно установленными выдержками времени – для задержки времени работы промышленного оборудования.
Легкие и компактные реле обеспечивают высокую точность и надежность в течение длительного времени.
Применяются в схемах автоматического управления как комплектующее изделие.
Технические характеристики
| Характеристика | Значение |
|---|---|
| Номинальное напряжение, В | АС - 12, 24, 110, 220 DC - 12, 24 |
| Потребляемая мощность, ВА | 3 |
| Частота сети, Гц | 50 (60) |
| Время срабатывания при коротком замыкании не более, с | 0.1 |
| Электрическая износоустойчивость, циклов | 10⁵ |
| Механическая износоустойчивость, циклов | 10⁶ |
| Время повторного включения | ≤1 |
| Контактная группа | с задержкой времени 1 сек с задержкой времени 2 сек мгновенного действия |
| Погрешность | циклическая - ±1% установки - ±10% напряжения - ±1% температуры - ±2% |
| Функциональное состояние | циклическое |
| Крепление | на 35мм DIN-рейку |
| Условия эксплуатации, ⁰С | от -10 до +55 |
| Сроки службы и хранения | Срок службы: 5 лет. |
| Гарантии изготовителя | Гарантийный срок эксплуатации: 12 месяцев. |
Характеристики продуктовой единицы
| артикул | Единица измерения | Штриход на единицу | Высота без упаковки за единицу, мм | Высота индивидуальной упаковки, мм | Длина без упаковки за единицу, мм | Длина индивидуальной упаковки, мм | Ширина без упаковки за единицу, мм | Ширина индивидуальной упаковки, мм | Вес нетто, кг | Вес брутто индивидуальной упаковки, кг |
|---|---|---|---|---|---|---|---|---|---|---|
| Е0401-0023 | шт | 4680021520976 | 57.5 | 58.7075 | 41 | 41.861 | 55 | 56.155 | 0.1881 | 0.19 |
| Е0401-0024 | шт | 4680021520983 | 57.5 | 58.7075 | 41 | 41.861 | 55 | 56.155 | 0.1881 | 0.19 |
| Е0401-0025 | шт | 4650055238802 | 57.5 | 58.7075 | 41 | 41.861 | 55 | 56.155 | 0.1485 | 0.15 |
| Е0401-0001 | шт | 4650055236655 | 57.5 | 58.7075 | 41 | 41.861 | 55 | 56.155 | 0.1535 | 0.155 |
| Е0401-0002 | шт | 4650055236662 | 57.5 | 58.7075 | 41 | 41.861 | 55 | 56.155 | 0.1535 | 0.155 |
| Е0401-0003 | шт | 4650055236679 | 57.5 | 58.7075 | 41 | 41.861 | 55 | 56.155 | 0.1535 | 0.155 |
Характеристики транспортной упаковки
| артикул | Количество в транспортной коробке | Штрихкод на транспортную коробку | Высота транспортной упаковки, мм | Длина транспортной упаковки, мм | Ширина транспортной упаковки, мм | Вес брутто транспортный, кг | Объем транспортный, м3 |
|---|---|---|---|---|---|---|---|
| Е0401-0001 | упак (100 шт) | 14650055236652 | 390 | 310 | 260 | 16 | 0.031434 |
| Е0401-0002 | упак (100 шт) | 4650055234927 | 390 | 310 | 260 | 16 | 0.031434 |
| Е0401-0003 | упак (100 шт) | 14650055238809 | 390 | 310 | 260 | 16 | 0.031434 |
