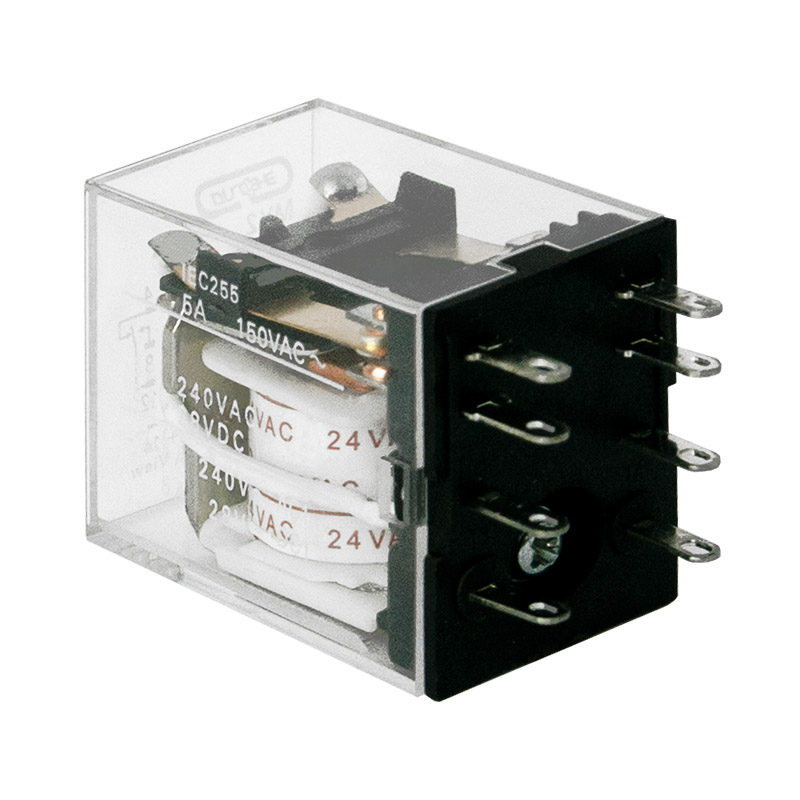

Реле управления Энергия MY


Характеристики:
Название вариации Реле управляющее промежуточное Энергия MY-2 AC 24
артикул Е0403-0013
Тип 2-полосные переключающие
Потребляемая мощность, Вт 0,9 Вт (по пост. току) / 0,9–1,2 ВА (по перем. току)
Номинальная нагрузка (резестивная) 5А при 30 В (пост.), 5А при 250 В (перем.)
Коммутируемый ток, А 5
Максимальный коммутируемый ток AC 24 MY2

Полное описание

Управляющие реле серии MY предназначены для коммутации вспомогательных цепей и цепей управления, сигнализации и защиты.

Управляющие реле MY широко применяется в цепях управления при переключении цепей как постоянного, так и переменного тока от ЗА до 5А. Используется в различных устройствах автоматизации и управления производственными процессами, оборудованием и в телекоммуникации.

Принцип действия

Реле MY — электромеханическое устройство, состоящее из корпуса, контактной системы, управляющего электромагнита и выводов. При подаче напряжения на катушку электромагнита состояние контактов изменяется, а при снятии напряжения возвращается в исходное состояние.

Особенности

Реле MY отличаются длительной устойчивой работой, высокой надежностью, легки в обслуживании.

Реле MY имеют различные варианты сочетания контактов, управляющие электромагниты могут иметь различное напряжение и род тока.

Технические характеристики

Характеристика Значение
Номинальное напряжение, В АС - 12-100/110 DС- 12-220/240
Потребляемая мощность, ВА AC - 0,9 Вт DС - 0,9–1,2 ВА
Напряжение пробоя между обмоткой и контактом, В 2000 (перем.) в течение 1 мин.
Электрическая износоустойчивость, циклов 500х10³
Механическая износоустойчивость, циклов 50х10⁶ (по перем. току) / 100х10⁶ (по пост. току)
Исполнение неподдерживающий горение корпус из термоустойчивой прочной пластмассы RC-цепь (перем.) Диод (пост.)
Крепление на 35мм DIN-рейку
Условия эксплуатации, ⁰С от –55 до +70
Сроки службы и хранения Срок службы: 5 лет.
Гарантии изготовителя Гарантийный срок эксплуатации: 12 месяцев.

Характеристики продуктовой единицы

артикул Единица измерения Штриход на единицу Высота без упаковки за единицу, мм Высота индивидуальной упаковки, мм Длина без упаковки за единицу, мм Длина индивидуальной упаковки, мм Ширина без упаковки за единицу, мм Ширина индивидуальной упаковки, мм Вес нетто, кг Вес брутто индивидуальной упаковки, кг
Е0403-0013 шт 4670026440126 21.5 21.9515 36 36.756 28 28.588 0.0376 0.038
Е0403-0014 шт 4670026440119 21.5 21.9515 36 36.756 28 28.588 0.0356 0.036
Е0403-0015 шт 4670026440157 21.5 21.9515 36 36.756 28 28.588 0.0376 0.038
Е0403-0016 шт 4670026440133 21.5 21.9515 36 36.756 28 28.588 0.0376 0.038
Е0403-0012 шт 4670026440164 21.5 21.9515 36 36.756 28 28.588 0.0376 0.038
Е0403-0018 шт 4670026444254 21.5 21.9515 36 36.756 28 28.588 0.0376 0.038
Е0403-0019 шт 4670026440089 21.5 21.9515 36 36.756 28 28.588 0.0347 0.035
Е0403-0020 шт 4670026440072 21.5 21.9515 36 36.756 28 28.588 0.0366 0.037
Е0403-0021 шт 4670026442021 21.5 21.9515 36 36.756 28 28.588 0.0366 0.037
Е0403-0017 шт 4670026440065 21.5 21.9515 36 36.756 28 28.588 0.0366 0.037
Е0403-0023 шт 4670026444278 21.5 21.9515 36 36.756 28 28.588 0.0366 0.037
Е0403-0024 шт 4670026440102 21.5 21.9515 36 36.756 28 28.588 0.0347 0.035
Е0403-0025 шт 4670026442014 21.5 21.9515 36 36.756 28 28.588 0.0366 0.037
Е0403-0026 шт 4670026444292 21.5 21.9515 36 36.756 28 28.588 0.0366 0.037
Е0403-0022 шт 4670026444315 21.5 21.9515 36 36.756 28 28.588 0.0366 0.037

Характеристики транспортной упаковки

артикул Количество в транспортной коробке Штрихкод на транспортную коробку Высота транспортной упаковки, мм Длина транспортной упаковки, мм Ширина транспортной упаковки, мм Вес брутто транспортный, кг Объем транспортный, м3
Е0403-0013 упак (50 шт) 4680021524288 440 310 330 1.9 0.045012
Е0403-0014 упак (50 шт) 4680021524301 - - - 0.18 -
Е0403-0014 упак (500 шт) 14680021524308 - - - 18 -
Е0403-0015 упак (50 шт) 4680021524240 440 310 330 1.9 0.045012
Е0403-0016 упак (50 шт) 4650055237973 - - - 1.9 -
Е0403-0016 упак (500 шт) 4650055234941 - - - 19 -
Е0403-0012 упак (50 шт) 4680021524295 440 310 330 1.9 0.045012
Е0403-0018 упак (50 шт) 4670026444247 - - - 1,9 / 19 -
Е0403-0018 упак (500 шт) 14670026444244 - - - - -
Е0403-0019 упак (50 шт) 4680021524318 - - - 1.75 -
Е0403-0019 упак (500 шт) 14680021524315 - - - 17.5 -
Е0403-0020 упак (50 шт) 4680021524257 440 310 330 1.85 0.045012
Е0403-0021 упак (50 шт) 4680021524264 440 310 330 1.85 0.045012
Е0403-0017 упак (50 шт) 4680021527562 440 310 330 1.85 0.045012
Е0403-0023 упак (50 шт) 4670026444261 - - - 1.85 -
Е0403-0023 упак (500 шт) 14670026444275 - - - 18.5 -
Е0403-0024 упак (50 шт) 4650055238840 - - - 1.75 -
Е0403-0024 упак (500 шт) 14650055238847 - - - 17.5 -
Е0403-0025 упак (50 шт) 4680021524271 - - - 1.85 -
Е0403-0026 упак (50 шт) 4670026444285 - - - 1.85 -
Е0403-0026 упак (500 шт) 14670026444299 - - - 18.5 -
Е0403-0022 упак (50 шт) 4670026444308 - - - 1.85 -
Е0403-0022 упак (500 шт) 14670026444312 - - - 18.5 -
