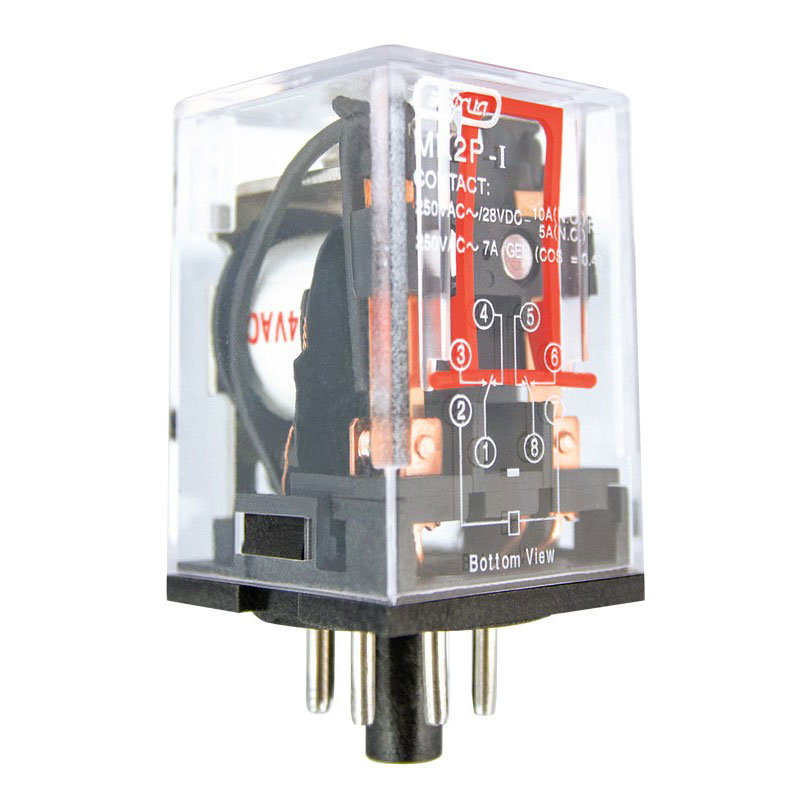

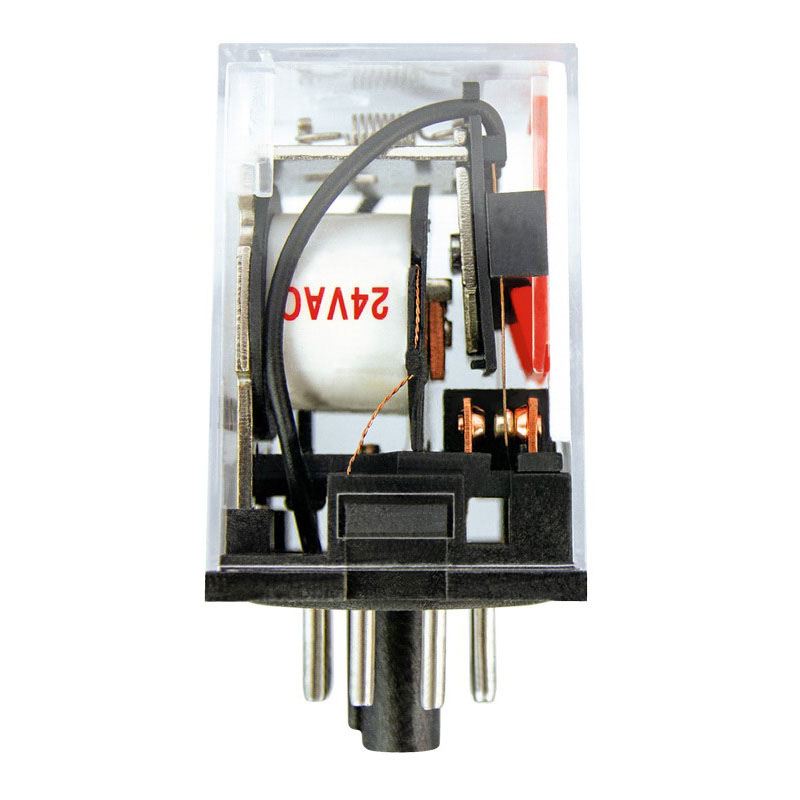

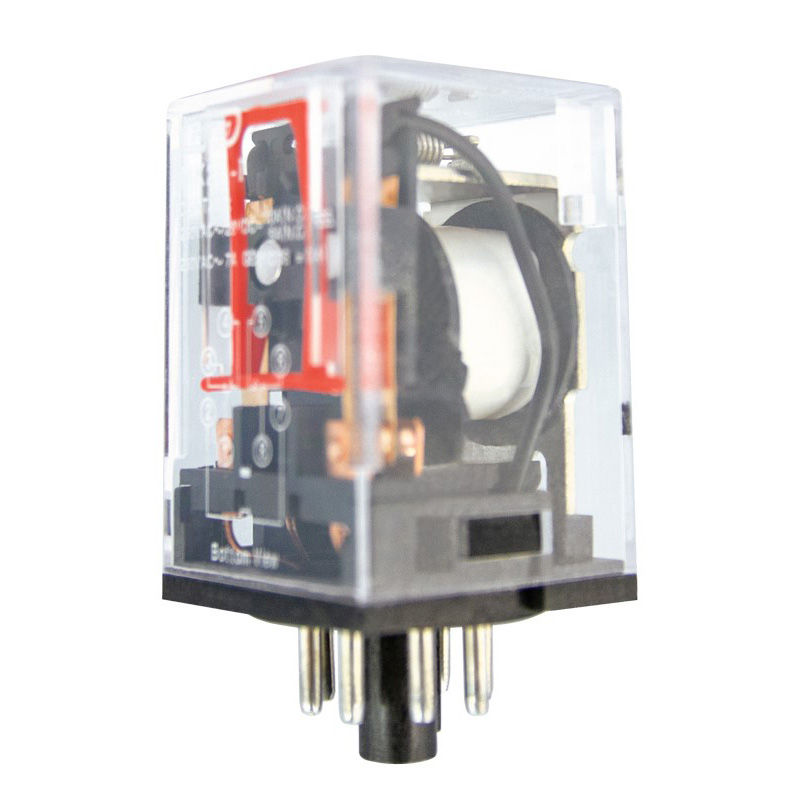

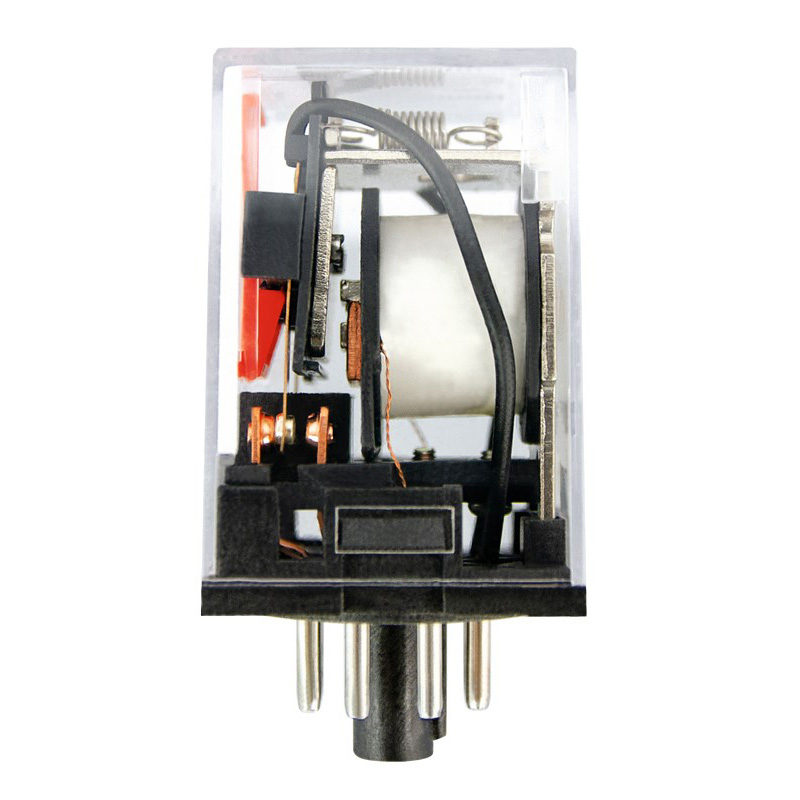

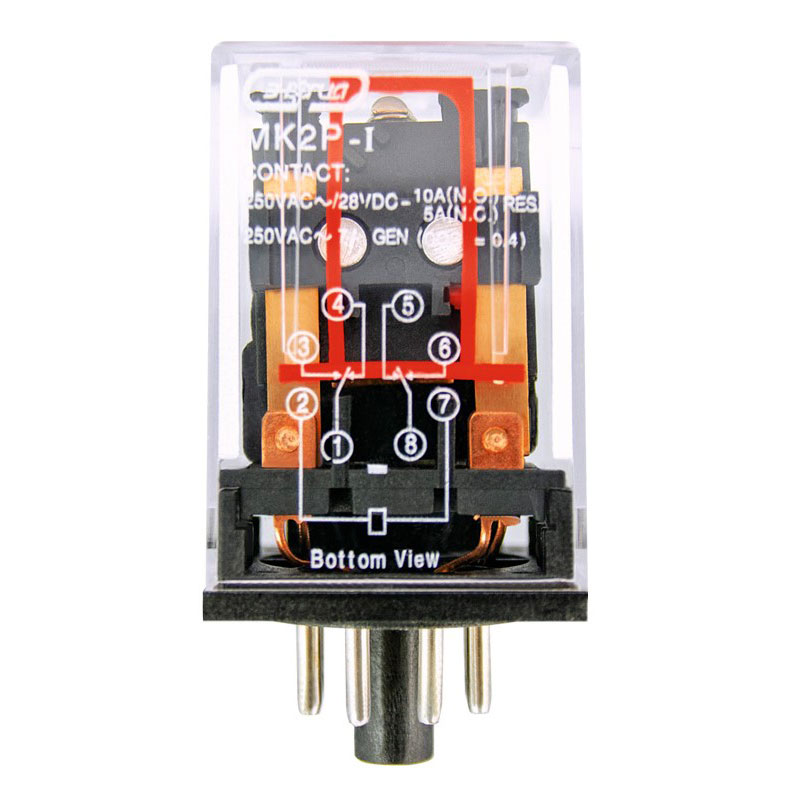

Реле управления Энергия MK


Максимальный коммутируемый ток:
Характеристики:
Название вариации Реле управляющее промежуточное Энергия MK2P-1 AC 24
артикул Е0403-0028
Тип 2-полосные переключающие
Потребляемая мощность, Вт

1,5 Вт (по пост.току)

2,3 ВА (по перем.току)

Номинальная нагрузка (резестивная)

10 А при 24 В (пост.)

10 А при 250 В (перем.)

Коммутируемый ток, А 10
Максимальный коммутируемый ток AC 24 MK2P

Полное описание

Управляющие реле серии МК предназначены для коммутации вспомогательных цепей и цепей управления, сигнализации и защиты.

Управляющие реле МК широко применяются в цепях управления при переключении цепей как постоянного, так и переменного тока 10А. Используются в различных устройствах автоматизации и управления производственными процессами, оборудованием и в телекоммуникации.

Принцип действия

Реле МК — электромеханическое устройство, состоящее из корпуса, контактной системы, управляющего электромагнита и выводов. При подаче напряжения на катушку электромагнита состояние контактов изменяется, а при снятии напряжения возвращается в исходное состояние.

Особенности

Реле МК отличаются длительной устойчивой работой, высокой надежностью, способны к включению и прерыванию цепей с относительно большими токами, легки в обслуживании.

Реле МК имеют различные варианты сочетания контактов, управляющие электромагниты могут иметь различное напряжение и род тока.

Технические характеристики

Характеристика Значение
Номинальное напряжение, В

АС - 12-110

DС- 12-240

Потребляемая мощность, ВА

AC - 1,5 Вт

DС - 2,3 ВА

Напряжение пробоя между обмоткой и контактом, В 2500 (перем.) в течение 1 мин.
Электрическая износоустойчивость, циклов 200х10³
Механическая износоустойчивость, циклов 100х10⁶
Исполнение

неподдерживающий горение корпус из термоустойчивой прочной пластмассы

световой индикатор контроля

тестовая кнопка

Крепление на 35мм DIN-рейку
Условия эксплуатации, ⁰С от –10 до +40
Сроки службы и хранения Срок службы: 5 лет.
Гарантии изготовителя Гарантийный срок эксплуатации: 12 месяцев.

Характеристики продуктовой единицы

артикул Единица измерения Штриход на единицу Высота без упаковки за единицу, мм Высота индивидуальной упаковки, мм Длина без упаковки за единицу, мм Длина индивидуальной упаковки, мм Ширина без упаковки за единицу, мм Ширина индивидуальной упаковки, мм Вес нетто, кг Вес брутто индивидуальной упаковки, кг
Е0403-0028 шт 4680021526077 34.5 35.2245 52.5 53.6025 34.5 35.2245 0.0842 0.085
Е0403-0029 шт 4680021525902 34.5 35.2245 52.5 53.6025 34.5 35.2245 0.0842 0.085
Е0403-0030 шт 4680021523366 34.5 35.2245 52.5 53.6025 34.5 35.2245 0.0842 0.085
Е0403-0031 шт 4680021527333 34.5 35.2245 52.5 53.6025 34.5 35.2245 0.0842 0.085
Е0403-0027 шт 4680021520631 34.5 35.2245 52.5 53.6025 34.5 35.2245 0.0842 0.085
Е0403-0033 шт 4670026442007 34.5 35.2245 52.5 53.6025 34.5 35.2245 0.0842 0.085
Е0403-0034 шт 4670026440034 34.5 35.2245 52.5 53.6025 34.5 35.2245 0.0842 0.085
Е0403-0035 шт 4670026440027 34.5 35.2245 52.5 53.6025 34.5 35.2245 0.0842 0.085
Е0403-0036 шт 4670026440058 34.5 35.2245 52.5 53.6025 34.5 35.2245 0.0842 0.085
Е0403-0032 шт 4670026440010 34.5 35.2245 52.5 53.6025 34.5 35.2245 0.0842 0.085

Характеристики транспортной упаковки

артикул Количество в транспортной коробке Штрихкод на транспортную коробку Вес брутто транспортный, кг
Е0403-0028 упак (20 шт) 4680021524332 1.7
Е0403-0028 упак (300 шт) 14680021524339 25
Е0403-0029 упак (20 шт) 4680021524325 1.7
Е0403-0030 упак (20 шт) 4680021524356 1.7
Е0403-0031 упак (20 шт) 4680021524363 1.7
Е0403-0027 упак (20 шт) 4680021524349 1.7
Е0403-0033 упак (20 шт) 4680021524400 1.7
Е0403-0033 упак (300 шт) 14680021524407 25
Е0403-0034 упак (20 шт) 4680021524394 1.7
Е0403-0035 упак (20 шт) 4680021524387 1.7
Е0403-0036 упак (20 шт) 4680021524370 1.7
Е0403-0036 упак (300 шт) 14680021524377 25
Е0403-0032 упак (20 шт) 4680021524417 1.7
