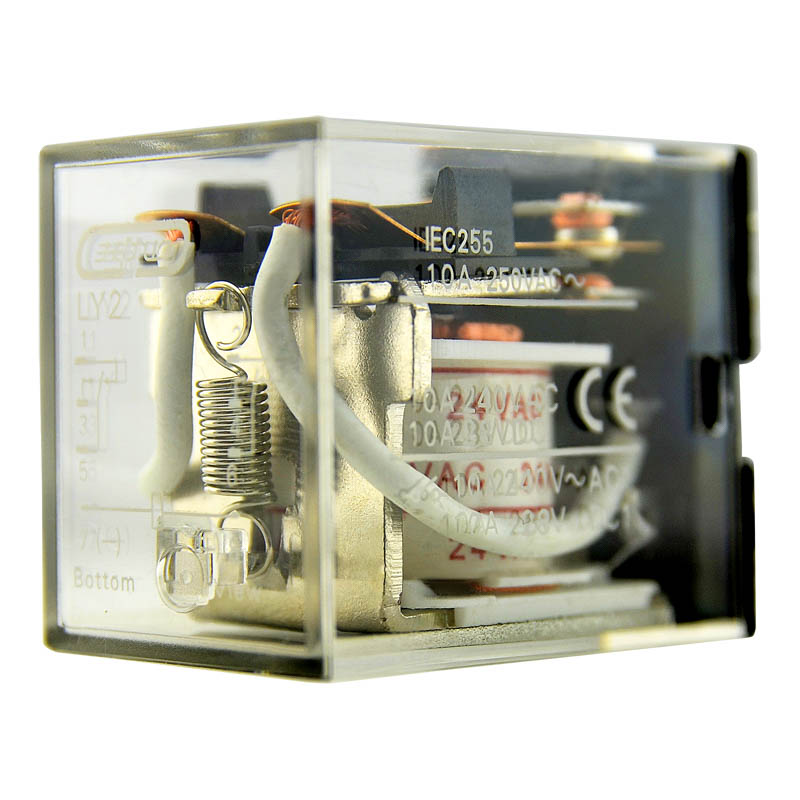

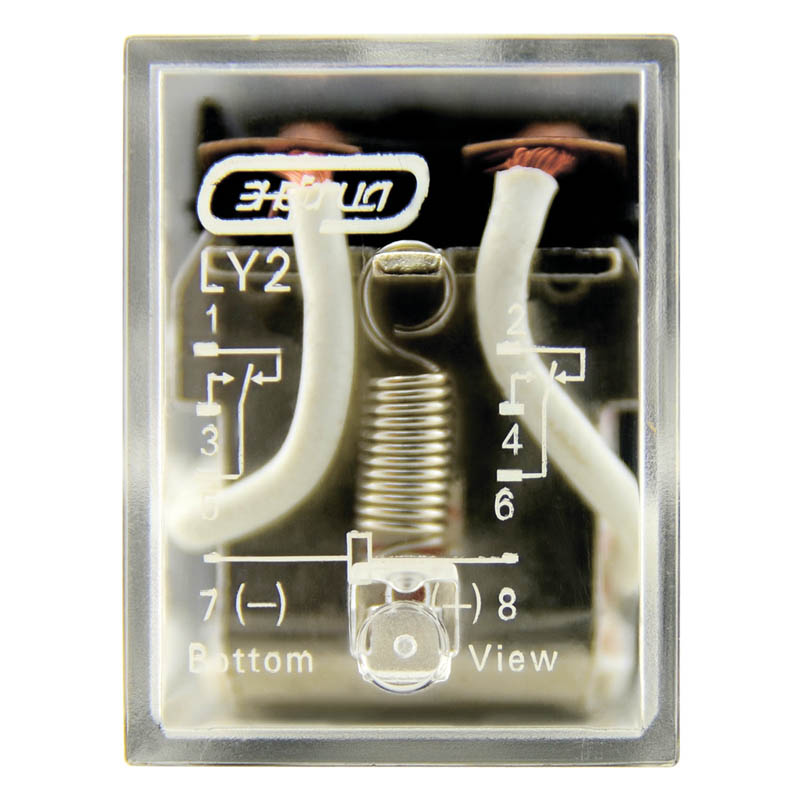

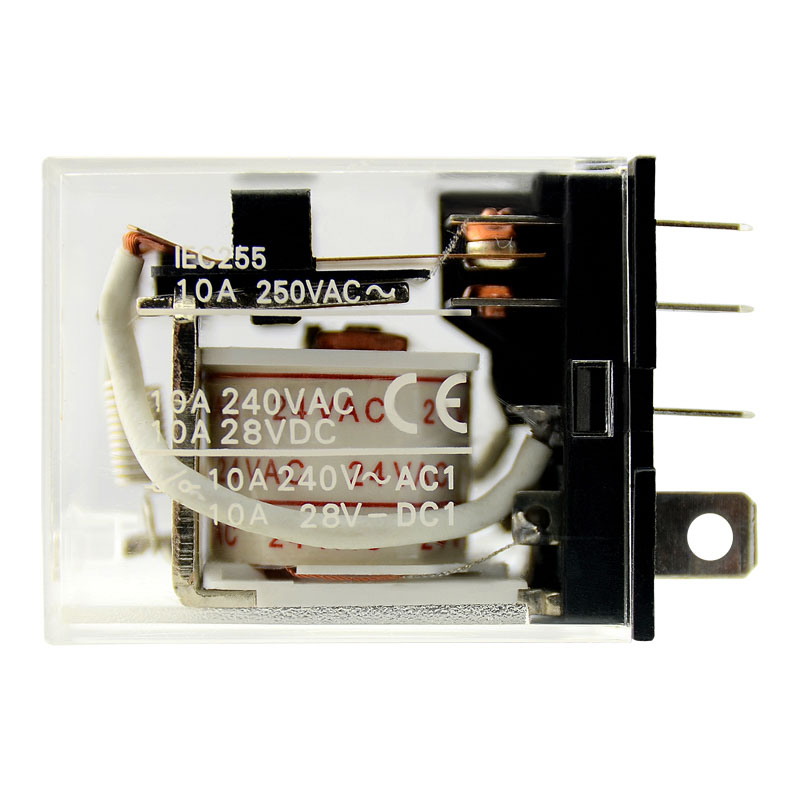

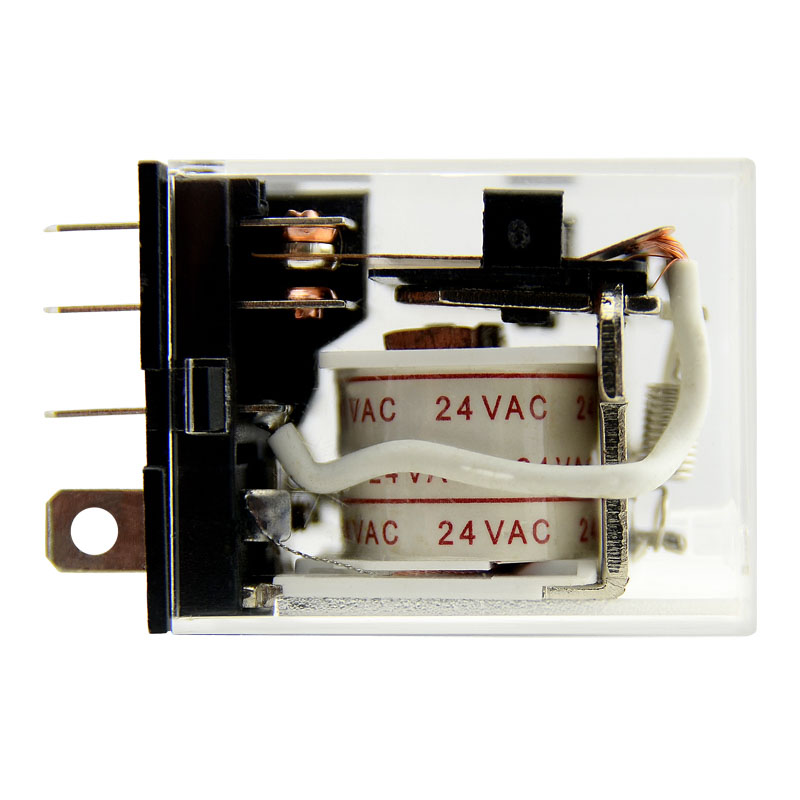

Реле управления Энергия LY


Максимальный коммутируемый ток:
Характеристики:
Название вариации Реле управляющее промежуточное Энергия LY-2 AC 24
артикул Е0403-0002
Потребляемая мощность, Вт 0,9 Вт (по пост. току) 0,9 – 1,2 ВА (по перем.току)
Коммутируемый ток, А 10
Максимальный коммутируемый ток AC 24 LY2

Полное описание

Управляющие реле серии LY предназначены для коммутации вспомогательных цепей и цепей управления, сигнализации и защиты.

Управляющие реле LY широко применяются в цепях управления при переключении цепей как постоянного, так и переменного тока от 7,5А до 15А. Используются в различных устройствах автоматизации и управления производственными процессами, оборудованием и в телекоммуникации.

Принцип действия

Реле LY – электромеханическое устройство, состоящее из корпуса, контактной системы, управляющего электромагнита и выводов. При подаче напряжения на катушку электромагнита состояние контактов изменяется, а при снятии напряжения возвращается в исходное состояние

.

Особенности

Реле LY отличаются длительной устойчивой работой, высокой надежностью, способны к включению и прерыванию цепей с относительно большими токами, легки в обслуживании.

Реле LY имеют различные варианты сочетания контактов, управляющие электромагниты могут иметь различное напряжение и род тока.

Технические характеристики

Характеристика Значение
Номинальное напряжение, В АС - 12-100/110 DС- 12-220/240
Рабочая нагрузка, А 10 А при 20 В (пост.) 10 А при 110 В (перем.)
Напряжение пробоя между обмоткой и контактом, В 2000 (перем.) в течение 1 мин.
Электрическая износоустойчивость, циклов 200х10³
Механическая износоустойчивость, циклов 50х10⁶ (по перем. току) / 100х10⁶ (по пост. току)
Исполнение неподдерживающий горение корпус из термоустойчивой прочной пластмассы RC-цепь (перем.) Диод (пост.)
Крепление на 35мм DIN-рейку
Условия эксплуатации, ⁰С от -40 до +60
Сроки службы и хранения Срок службы: 5 лет.
Гарантии изготовителя Гарантийный срок эксплуатации: 12 месяцев.

Характеристики продуктовой единицы

артикул Единица измерения Штриход на единицу Высота без упаковки за единицу, мм Высота индивидуальной упаковки, мм Длина без упаковки за единицу, мм Длина индивидуальной упаковки, мм Ширина без упаковки за единицу, мм Ширина индивидуальной упаковки, мм Вес нетто, кг Вес брутто индивидуальной упаковки, кг
Е0403-0002 шт 4670026444322 21.5 21.9515 36 36.756 28 28.588 0.0356 0.036
Е0403-0003 шт 4680021529931 21.5 21.9515 36 36.756 28 28.588 0.0061 0.0062
Е0403-0004 шт 4680021529924 21.5 21.9515 36 36.756 28 28.588 0.037 0.037
Е0403-0005 шт 4680021529948 21.5 21.9515 36 36.756 28 28.588 0.0327 0.033
Е0403-0001 шт 4680021529917 21.5 21.9515 36 36.756 28 28.588 0.0376 0.038
Е0403-0006 шт 4680021529955 31 31.651 36 36.756 28 28.588 0.0594 0.06
Е0403-0011 шт 4680021529993 41.5 42.3715 36 36.756 28 28.588 0.0792 0.08
Е0403-0007 шт 4680021529986 41.5 42.3715 36 36.756 28 28.588 0.0644 0.065
Е0403-0008 шт 4680021529979 41.5 42.3715 36 36.756 28 28.588 0.0792 0.08
Е0403-0009 шт 4650055239762 41.5 42.3715 36 36.756 28 28.588 0.0792 0.08
Е0403-0010 шт 4680021529962 41.5 42.3715 36 36.756 28 28.588 0.0792 0.08

Характеристики транспортной упаковки

артикул Количество в транспортной коробке Штрихкод на транспортную коробку Высота транспортной упаковки, мм Длина транспортной упаковки, мм Ширина транспортной упаковки, мм Вес брутто транспортный, кг Объем транспортный, м3
Е0403-0002 упак (50 шт) 4670026444339 - - - 1.8 -
Е0403-0002 упак (500 шт) 14670026444329 - - - 18 -
Е0403-0003 упак (50 шт) 4680021523625 - - - 0.31 -
Е0403-0003 упак (500 шт) 14680021523622 - - - 3.1 -
Е0403-0004 упак (50 шт) 4650055237966 - - - 1.85 -
Е0403-0004 упак (500 шт) 4650055234958 - - - 18.5 -
Е0403-0005 упак (50 шт) 4680021523632 - - - 1.65 -
Е0403-0005 упак (500 шт) 14680021523639 - - - 16.5 -
Е0403-0001 упак (50 шт) 4680021523649 440 310 330 1.9 -
Е0403-0006 упак (20 шт) 4680021528415 - - - 1.2 -
Е0403-0006 упак (50 шт) 4680021523618 - - - 3 -
Е0403-0006 упак (300 шт) 14680021528412 - - - 18 -
Е0403-0011 упак (20 шт) 4680021523656 - - - 1.6 -
Е0403-0011 упак (300 шт) 14680021523653 - - - 24 -
Е0403-0007 упак (20 шт) 4680021523663 530 275 335 1.3 0.04882625
Е0403-0008 упак (20 шт) 4680021523687 - - - 1.6 -
Е0403-0008 упак (300 шт) 14680021523684 - - - 24 -
Е0403-0009 упак (20 шт) 4680021523694 - - - 1.6 -
Е0403-0009 упак (300 шт) 14680021523691 - - - 24 -
Е0403-0010 упак (20 шт) 4680021523670 - - - 1.6 -
