Реле управления Энергия JQX


Максимальный коммутируемый ток:
Характеристики:

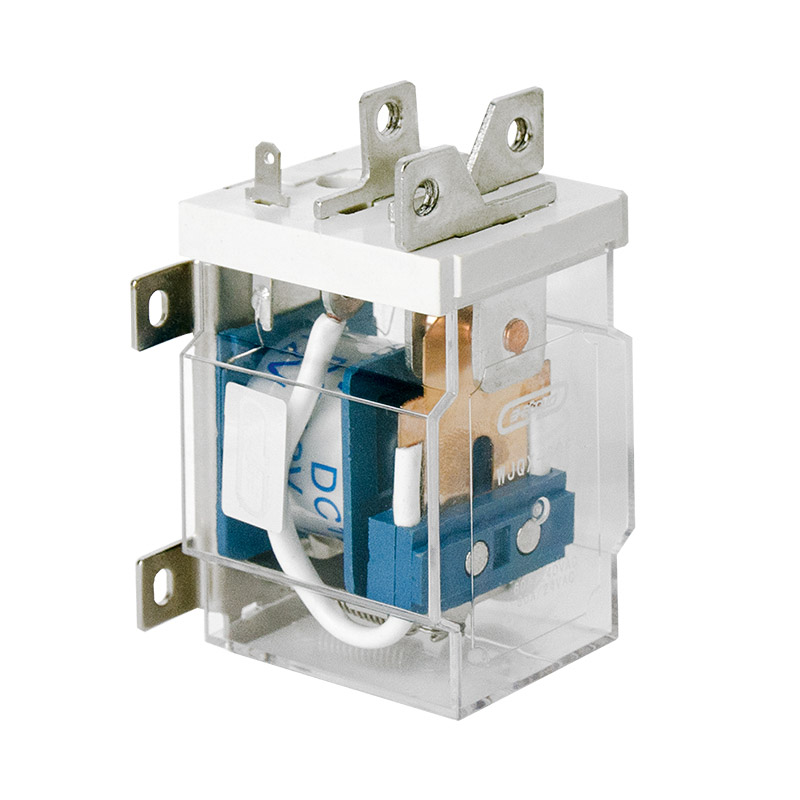

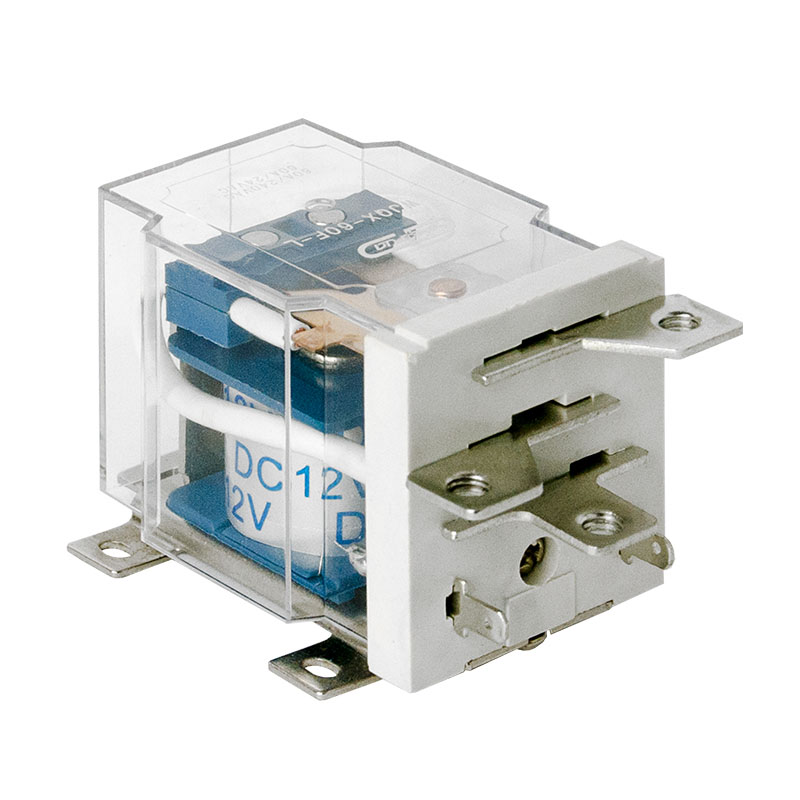

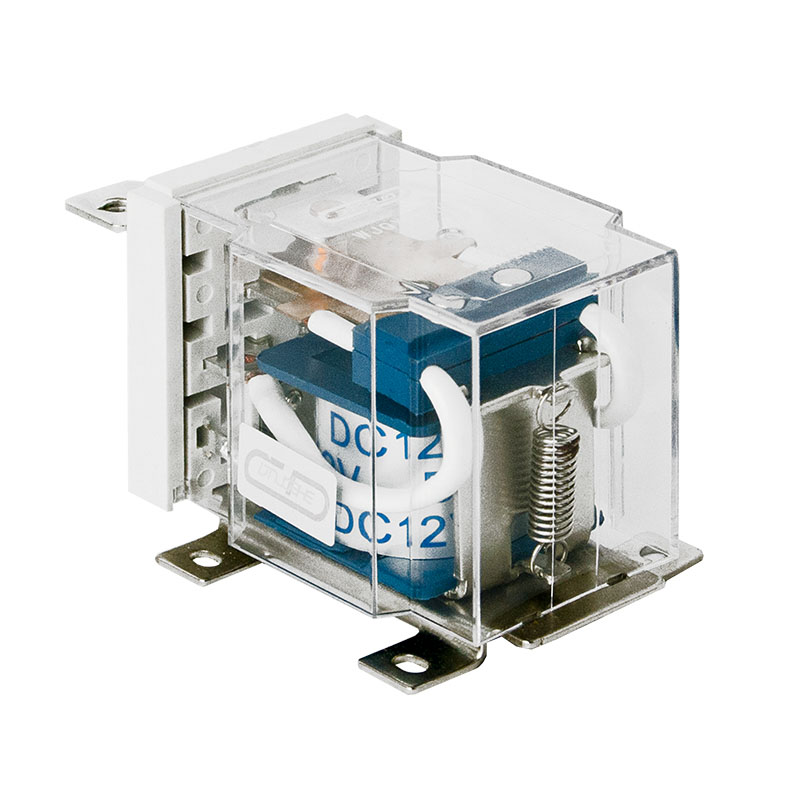

Название вариации Реле электромагнитное силовое управляющее Энергия JQX-60F DС 12
артикул Е0403-0037
Потребляемая мощность, Вт

1,4 кВт (пост.)

1,25 кВА (перем.)

Номинальная нагрузка (резестивная)

1Z: 63 А при 28В (пост.), 63А при 250В (перем.)

2Z: 60А при 28В (пост.), 60А при 250В (перем.)

Коммутируемый ток, А 60
Максимальный коммутируемый ток DC 12 60F

Полное описание

Силовое реле серии JQX предназначено для коммутации вспомогательных цепей и цепей управления, сигнализации и защиты.

Силовое реле серии JQX широко применяется в цепях управления при переключении цепей как постоянного, так и переменного тока. Используются в различных устройствах автоматизации и управления производственными процессами, оборудованием и в телекоммуникации.

Технические характеристики

Характеристика Значение
Номинальное напряжение, В

АС - 6-220

DC - 6-380

Потребляемая мощность, ВА

AC - 2,0 Вт

DC - 2,5 ВА

Количество модулей / Число групп контактов 1Z (1H, 1C)
Напряжение пробоя между обмоткой и контактом, В 2500 (перем.) в течение 1 мин.
Электрическая износоустойчивость, циклов 10⁷
Механическая износоустойчивость, циклов 5х10⁴
Исполнение неподдерживающий горение корпус из термоустойчивой прочной пластмассы
Условия эксплуатации, ⁰С от –40 до +55
Сроки службы и хранения Срок службы: 5 лет.
Гарантии изготовителя Гарантийный срок эксплуатации: 12 месяцев.

Характеристики продуктовой единицы

артикул Единица измерения Штриход на единицу Высота без упаковки за единицу, мм Высота индивидуальной упаковки, мм Длина без упаковки за единицу, мм Длина индивидуальной упаковки, мм Ширина без упаковки за единицу, мм Ширина индивидуальной упаковки, мм Вес нетто, кг Вес брутто индивидуальной упаковки, кг
Е0403-0037 шт 4680021529870 80 81.68 47 47.987 48 49.008 0.1584 0.16
Е0403-0038 шт 4680021529887 80 81.68 47 47.987 48 49.008 0.1881 0.19
Е0403-0039 шт 4680021529894 81.6 83.3136 71.5 73.0015 46 46.966 0.2376 0.24
Е0403-0040 шт 4680021529900 81.6 83.3136 71.5 73.0015 46 46.966 0.2376 0.24

Характеристики транспортной упаковки

артикул Количество в транспортной коробке Штрихкод на транспортную коробку Вес брутто транспортный, кг
Е0403-0037 упак (10 шт) 4680021524424 1.6
Е0403-0037 упак (100 шт) 14680021524421 16
Е0403-0038 упак (10 шт) 4680021526466 1.9
Е0403-0038 упак (100 шт) 14680021526463 19
Е0403-0039 упак (10 шт) 4680021524431 2.4
Е0403-0039 упак (100 шт) 14680021524438 24
Е0403-0040 упак (10 шт) 4680021524448 2.4
Е0403-0040 упак (100 шт) 14680021524445 24
