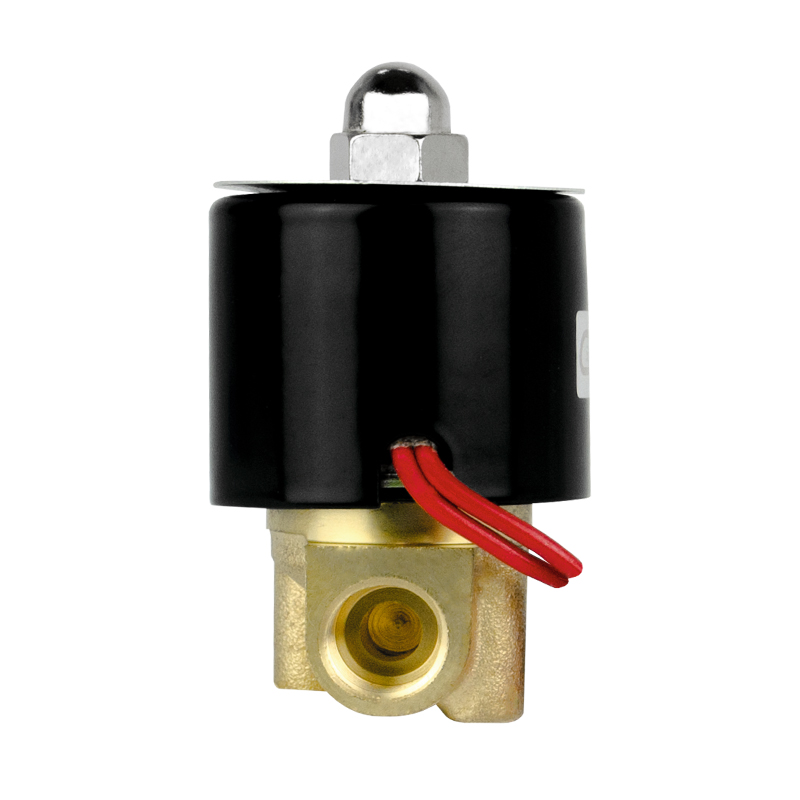

Клапаны электромагнитные Энергия 3S-D

Характеристики:

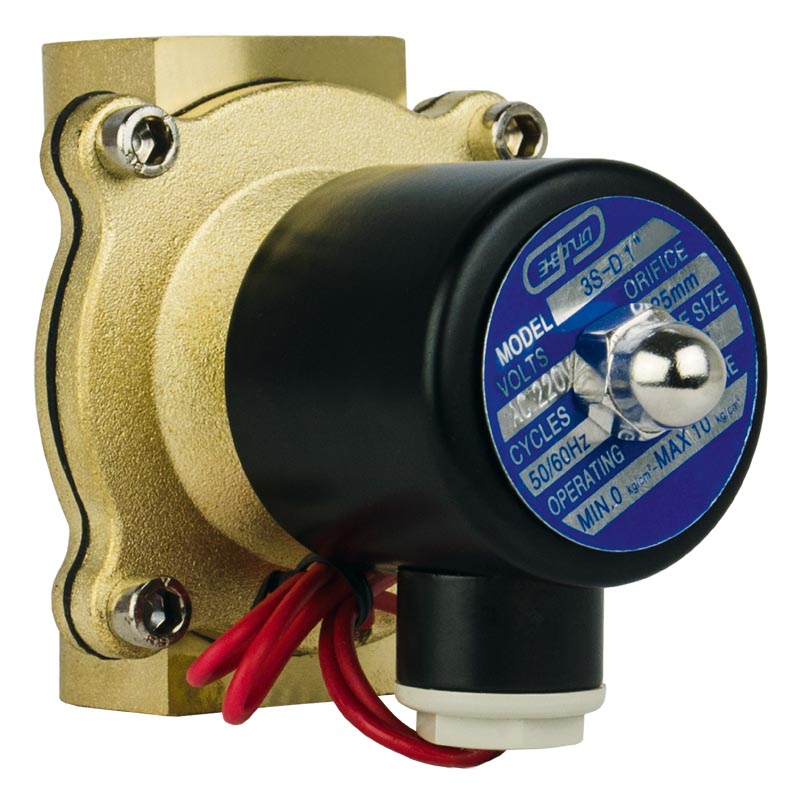

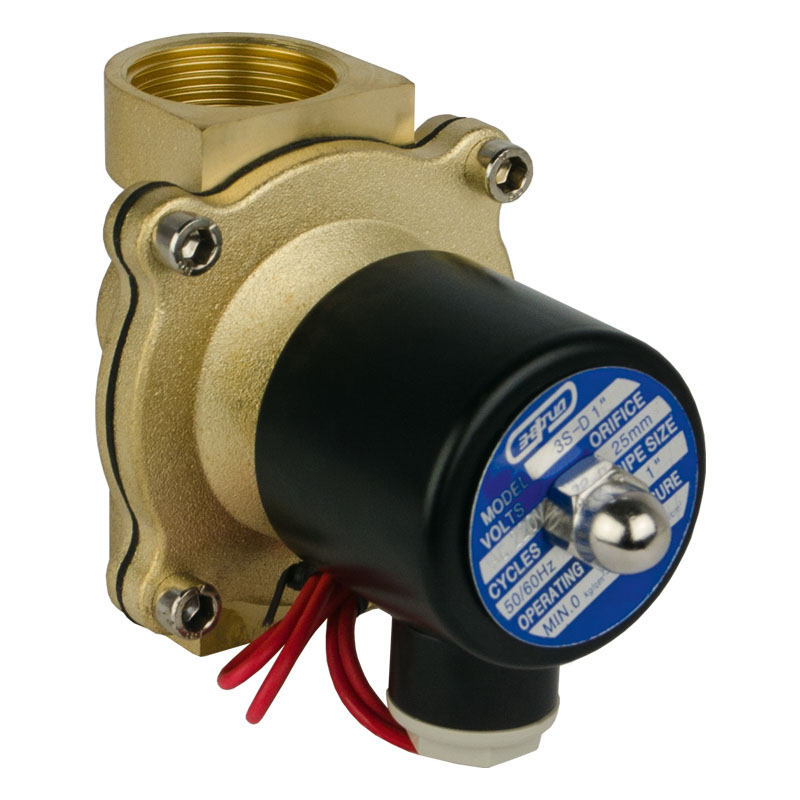

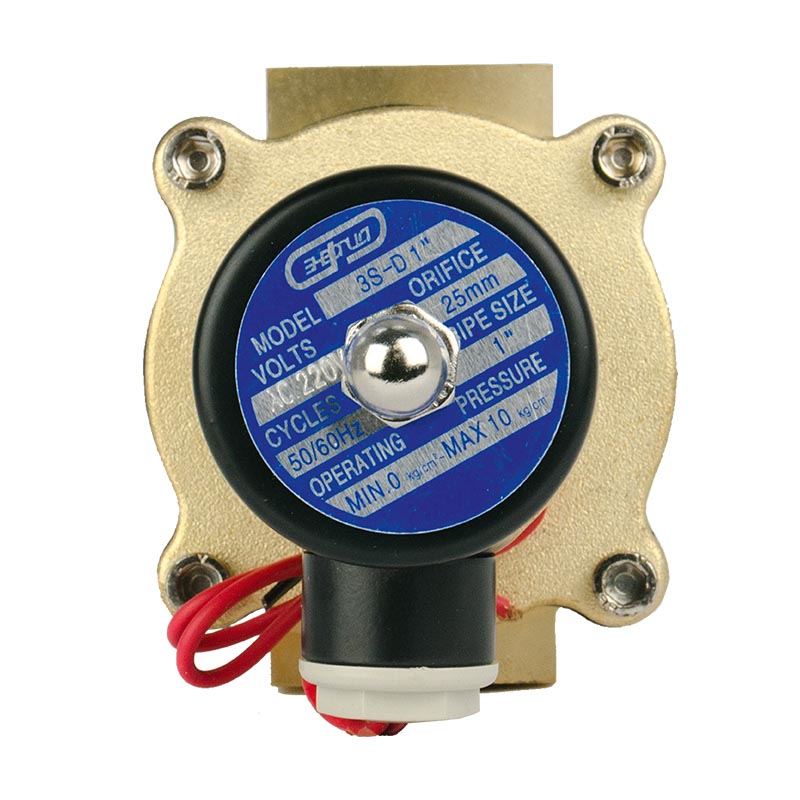

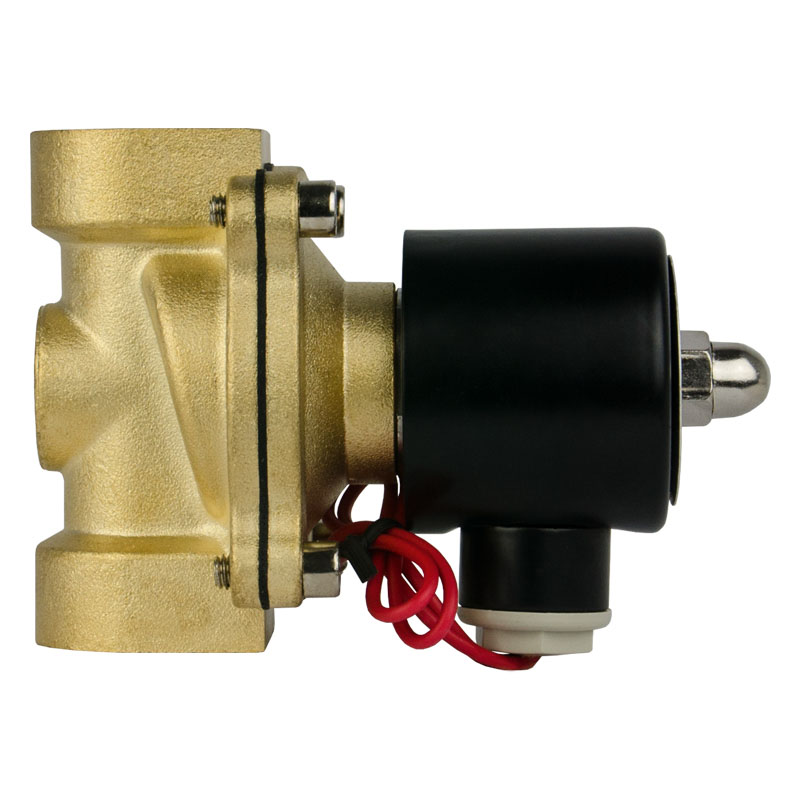

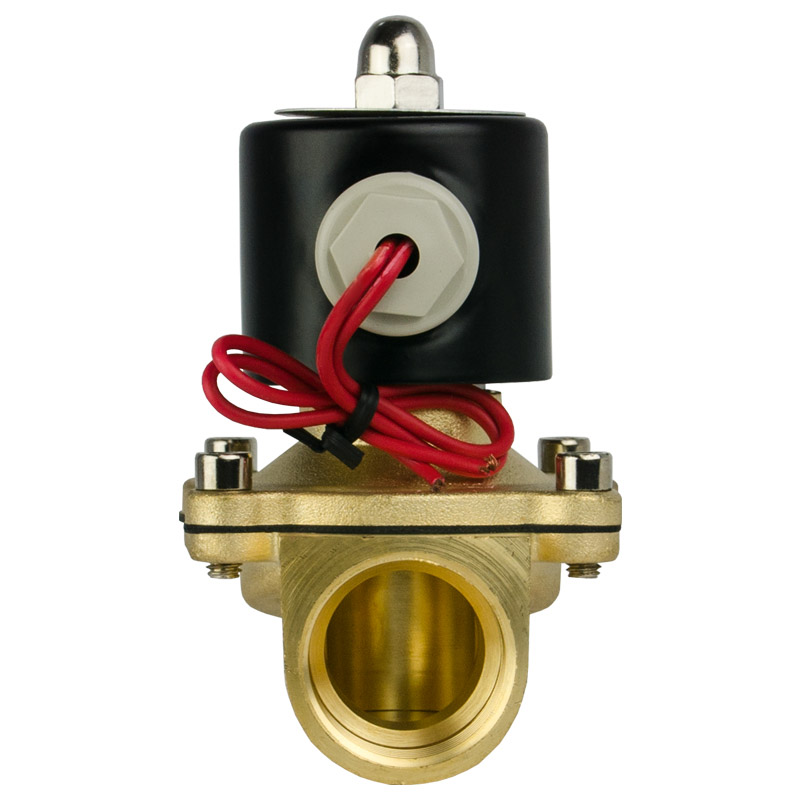

Название вариации Клапан электромагнитный Энергия 3S-D1 (3s-25)
артикул Е0410-0004
Тип клапана 3S-D1 (3s-25)
Внутренняя трубная присоединительная резьба G1xG1
Конструкция (прямого действия) Самоподпираемый
Условный проход, мм 25
Рабочее давление, Кг/см.кв 5

Полное описание

Электромагнитные клапаны серии 3S предназначены для горячего и холодного водоснабжения, отопления и вентиляции. Возможно применение в других видах сред в зависимости от материала уплотнений и мембраны.

Принцип действия

Входное отверстие соединено с жидкостью, находящейся под давлением.

В состоянии покоя пружина давит на сердечник с уплотнением или мембраной, благодаря этому доступ к выходному отверстию надежно закрыт. При подаче напряжения сердечник втягивается в катушку и клапан открывается. В мембранной самоподпираемой конструкции за счет дифференциального давления происходит дополнительное поджатие мембраны к седлу, вследствие чего такой клапан не может быть открыт в случае значительного превышения давления над рабочим значением.

Технические характеристики

Характеристика Значение
Номинальное напряжение, В 220
Потребляемая мощность, ВА 30
Частота сети, Гц 50 (60)
Степень защиты IP65
Функциональное состояние нормально закрытый
Среда Вода холодная и горячая, воздух, не горючие и взрывоопасные жидкости и газы (без механических примесей)
Продолжительность включения, % ПВ100
Исполнение

корпус и крышка корпуса – латунь

внутренние детали – нержавеющая сталь

пружины – кислотостойкая сталь

узел мембраны – NBR или EPOM

Крепление на 35мм DIN-рейку
Условия эксплуатации, ⁰С от -50 до +10
Сроки службы и хранения Срок службы: 5 лет.
Гарантии изготовителя Гарантийный срок эксплуатации: 12 месяцев.

Характеристики продуктовой единицы

артикул Единица измерения Штриход на единицу Высота без упаковки за единицу, мм Высота индивидуальной упаковки, мм Длина без упаковки за единицу, мм Длина индивидуальной упаковки, мм Ширина без упаковки за единицу, мм Ширина индивидуальной упаковки, мм Вес нетто, кг Вес брутто индивидуальной упаковки, кг
Е0410-0004 шт 4680021522611 128 130.688 98 100.058 98 100.058 1.0891 1.1
Е0410-0005 шт 4607110185120 114 116.394 68 69.428 68 69.428 0.6535 0.66
Е0410-0006 шт 4680021522598 78 79.638 42 42.882 42 42.882 0.3465 0.35
Е0410-0007 шт 4607110185137 122 124.562 74 75.554 74 75.554 0.6535 0.66
Е0410-0008 шт 4680021522581 92 93.932 54 55.134 54 55.134 0.5776 0.5833

Характеристики транспортной упаковки

артикул Количество в транспортной коробке Штрихкод на транспортную коробку Высота транспортной упаковки, мм Длина транспортной упаковки, мм Ширина транспортной упаковки, мм Вес брутто транспортный, кг Объем транспортный, м3
Е0410-0004 упак (30 шт) 14680021522618 535 275 290 33 0.04266625
Е0410-0005 упак (50 шт) 14607110185127 - - - 33 -
Е0410-0006 упак (100 шт) 14680021522595 535 275 290 35 0.04266625
Е0410-0007 упак (50 шт) 14607110185134 - - - 33 -
Е0410-0008 упак (60 шт) 14680021522588 535 275 290 35 0.04266625
