Выключатели автоматические Энергия NF


Номинальный ток, А:
Характеристики:

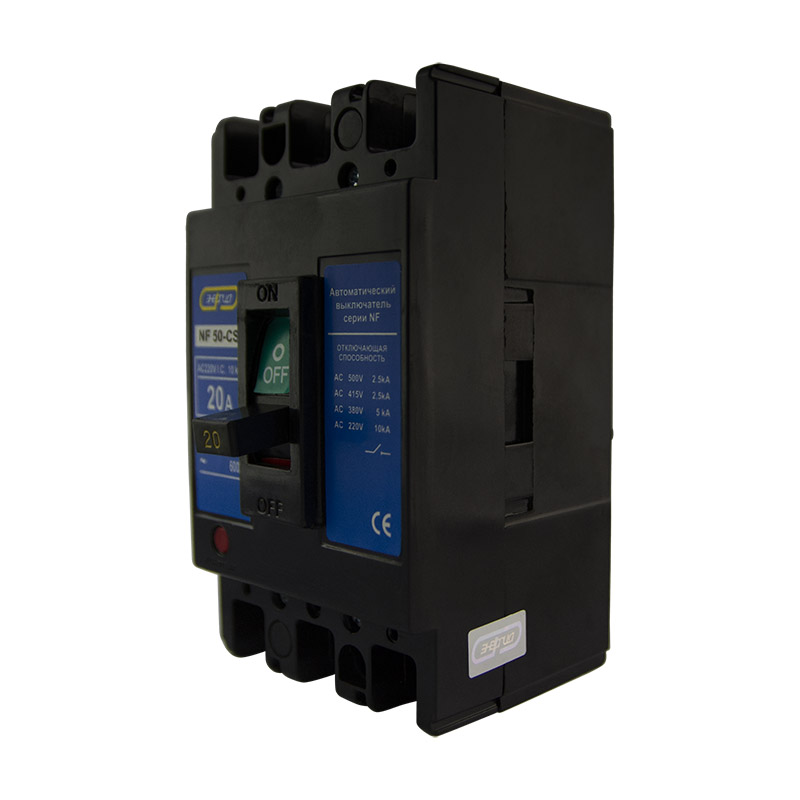

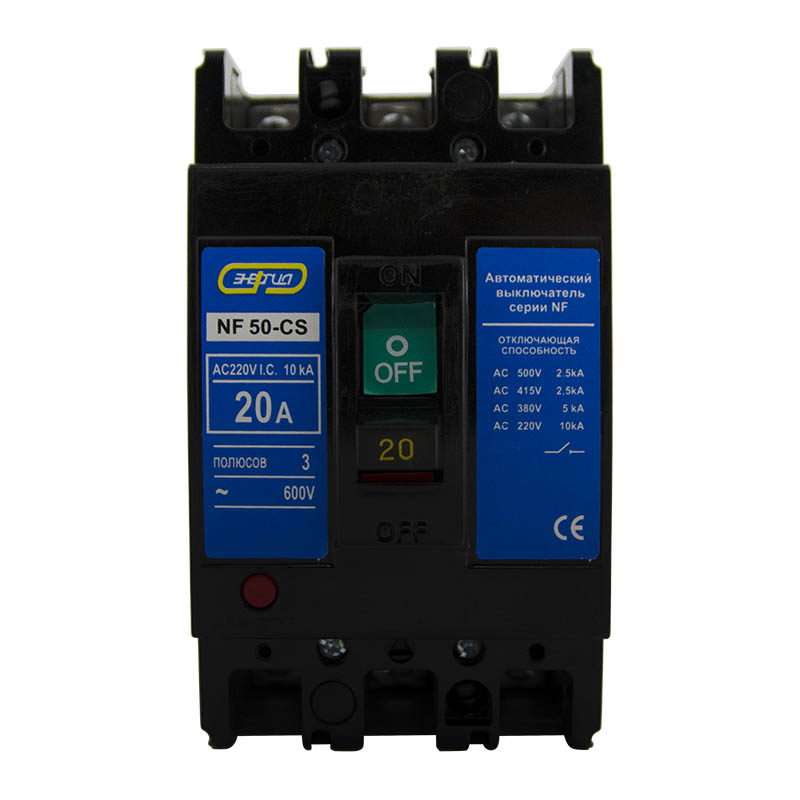

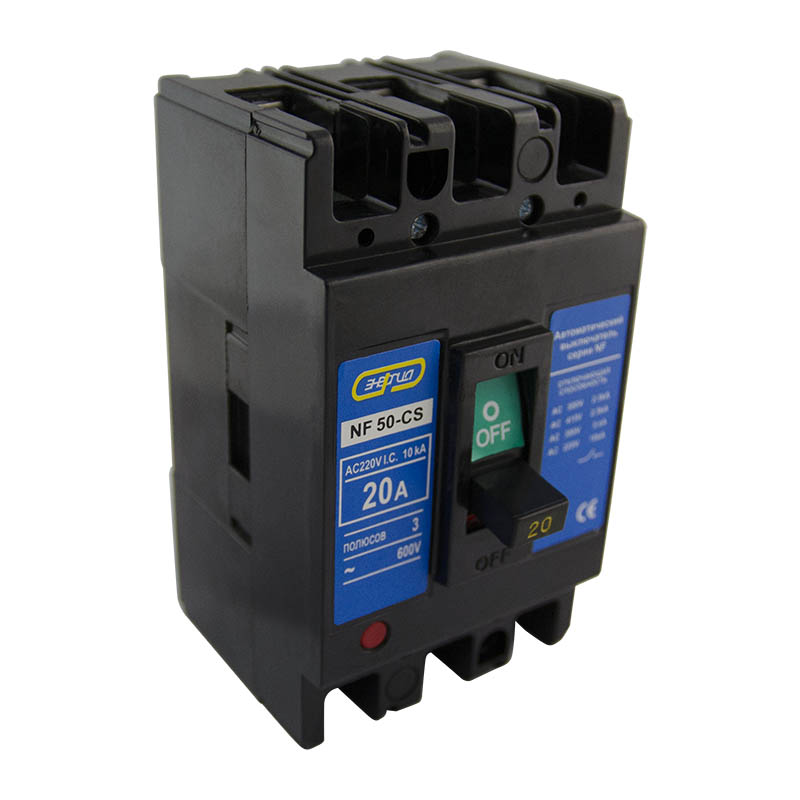

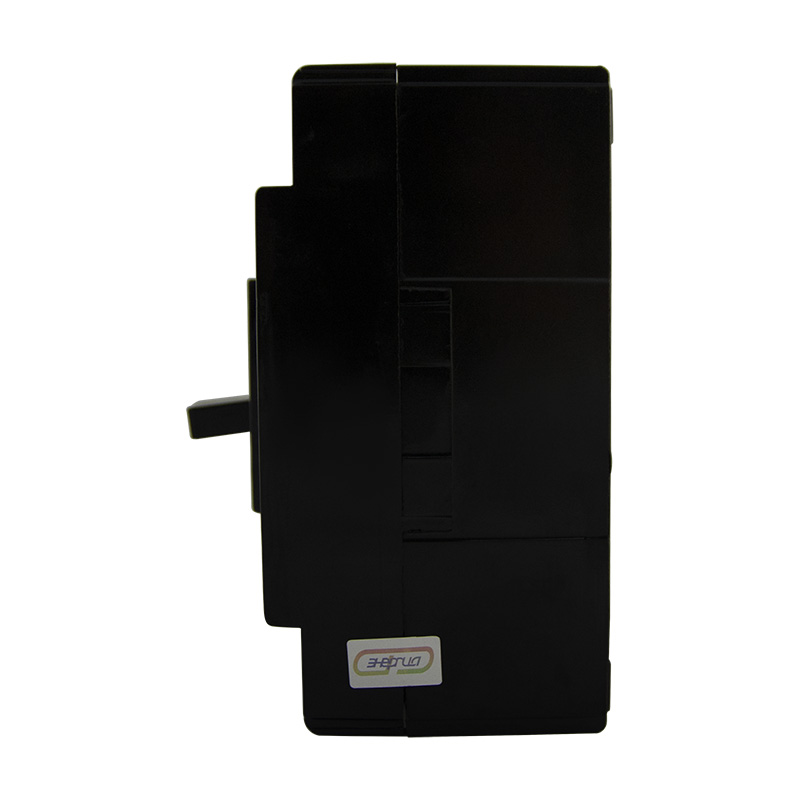

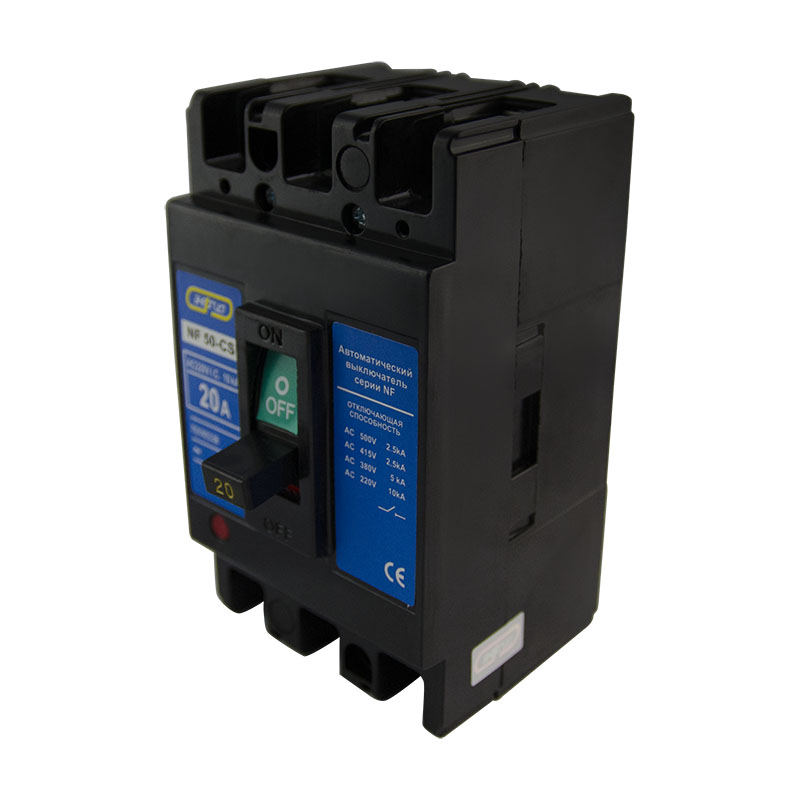

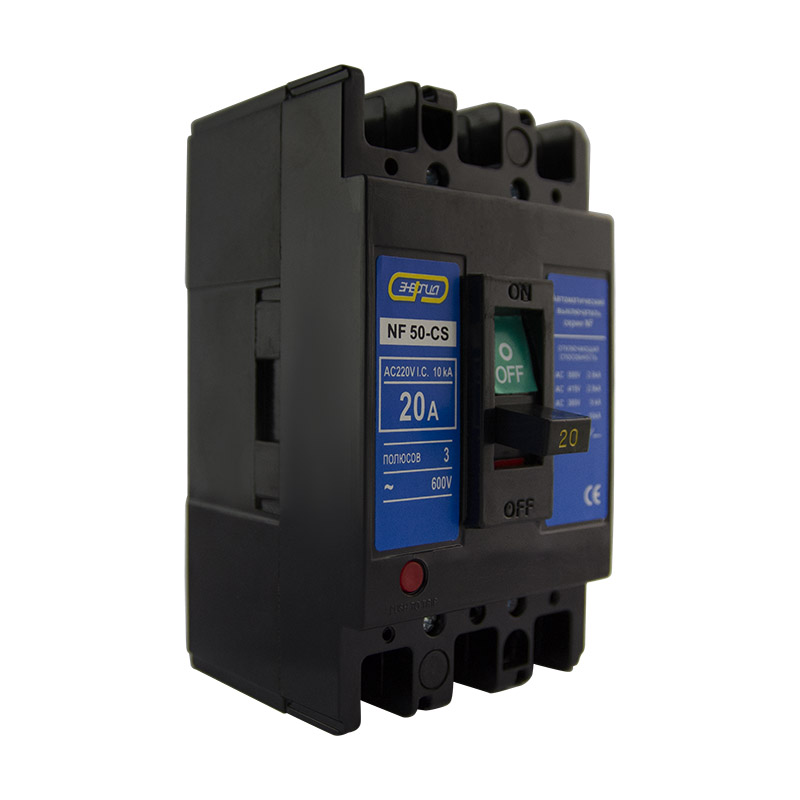

Название вариации Автомат Энергия NF 50-CS 3P 20A
артикул Е0701-0005
Номинальный ток, А 20
Отключающая способность, В/кА 380/5 500/25
Механическая износостойкость, циклов, не менее 8500
Электрическая износостойкость циклов, не менее 1500

Полное описание

Автоматические выключатели в литом корпусе серии NF предназначены для проведения тока в нормальном режиме и отключения тока при коротких замыканиях, перегрузке, а также для оперативных включений и отключений участков электрических цепей.

Автоматические выключатели NF имеют надежную конструкцию, занимают небольшой объем и обладают хорошими эксплуатационными качествами. Они также могут использоваться в качестве рубильника. Автоматы оснащены термомагнитным расцепителем от сверхтока, имеют тепловой элемент с уставкой, соответствующей +400С. Для температур выше и ниже +400С порог срабатывания уменьшается (увеличивается) из–за температурно–зависимого поведения биметаллического элемента в самом расцепителе.

Принцип действия

Устройство управления выключателя построено по принципу переламывающегося рычага и снабжено мощной возвратной пружиной. При взведении рукоятки механизма управления, приводится в движение изолирующая ось, на которой смонтированы подпружиненные подвижные силовые контакты. В результате ось поворачивается в боковых направляющих, осуществляя контакт между подвижными и неподвижными силовыми контактами. Усилие возвратной пружины блокируется элементами переламывающегося рычага, находящимися в этот момент на одной прямой линии и опирающимися одним упором в выступ поворотного элемента «сброс» механизма управления. «Сброс» механизма управления осуществляется посредством специальной линейки, на которую воздействуют через регулировочные винты толкатели биметаллических пластин тепловых расцепителей и электромагнитов защиты.

Особенности

Внимание! При установке выключателей в замкнутый объем распределительных устройств, необходимо учитывать возможность выброса вперед на расстояние 30–50мм продуктов горения дуги в случае срабатывания защиты от короткого замыкания.

Преимущества

Все автоматические выключатели NF снабжены двумя типами защиты: тепловой — для защиты от длительных токовых перегрузок, выполненной на базе биметаллической пластины; и электромагнитной — для защиты от токов короткого замыкания, выполненной на базе соленоида.

Технические характеристики

Характеристика Значение
Число полюсов 3
Номинальное напряжение, В 600
Частота тока, Гц 50 (60)
Типы защиты тепловая защита электромагнитная защита
Исполнение Токовый расцепитель содержит контакты из серебросодержащего сплава. Система дугогашения выключателей (до 225А) состоит из дугогасящих решеток, а от 250А и выше применены дополнительные распылители дуги в виде пластин с перфорацией.
Крепление Стандартный щит Подсоединение проводов или шин осуществляется посредством болтов, входящих в комплект поставки.
Степень защиты IP30
Условия эксплуатации, ⁰С от -25 до +40
Сроки службы и хранения Срок службы: 5 лет.
Гарантии изготовителя Гарантийный срок эксплуатации: 12 месяцев.

Характеристики продуктовой единицы

артикул Единица измерения Штриход на единицу Высота без упаковки, мм Высота в упаковке, мм Длина без упаковки, мм Длина в упаковке, мм Ширина без упаковки, мм Ширина в упаковке, мм Вес нетто, кг Вес брутто, кг Объем единицы, м3
Е0701-0005 шт 4680021521287 130 132 75 77 86 88 0.7921 0.8 0.000894
Е0701-0006 шт 4680021521294 130 132 75 77 86 88 0.7921 0.8 0.000894
Е0701-0007 шт 4680021526251 130 132 75 77 86 88 0.7257 0.733 0.000894
Е0701-0008 шт 4680021521300 155 157 90 92 86 88 1.1386 1.15 0.001271
Е0701-0009 шт 4680021521317 155 157 90 92 86 88 1.1881 1.2 0.001271
Е0701-0010 шт 4680021521324 155 157 90 92 86 88 1.1386 1.15 0.001271
Е0701-0011 шт 4680021521331 167 169 105 107 90 92 1.4851 1.5 0.001664
Е0701-0012 шт 4680021527036 167 169 105 107 90 92 1.5673 1.583 0.001664
Е0701-0013 шт 4680021521348 167 169 105 107 90 92 2.1455 2.167 0.001664
Е0701-0014 шт 4680021521355 167 169 105 107 90 92 1.5267 1.542 0.001664
Е0701-0015 шт 4680021527074 167 169 105 107 90 92 1.5673 1.583 0.001664

Характеристики транспортной упаковки

артикул Количество в транспортной коробке Штрихкод на транспортную коробку Вес брутто транспортный, кг
Е0701-0006 упак (30 шт) 14680021521291 24.48
Е0701-0007 упак (30 шт) 14680021526258 22.4298
Е0701-0008 упак (20 шт) 14680021521307 23.46
Е0701-0010 упак (20 шт) 14680021521321 23.46
Е0701-0011 упак (12 шт) 14680021521338 18.36
Е0701-0012 упак (12 шт) 14680021527033 19.37592
Е0701-0014 упак (12 шт) 14680021521352 18.87408
Е0701-0015 упак (12 шт) 14680021527071 19.37592
