Термоконтроллеры Энергия


Характеристики:

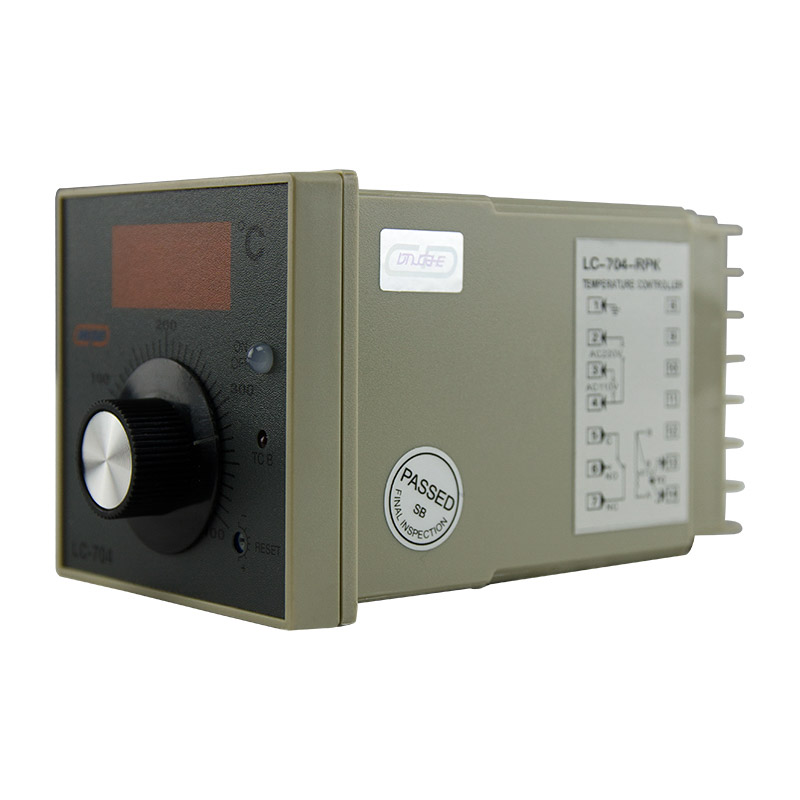

Название вариации Контроллер температуры Энергия LC-704
артикул Е1301-0001
Напряжение питания, В 110/220В переменного тока ±10%
Вид индикации цифровоая индикация (68)
Индикация отказа/обрыва датчика сигнальный светодиод на лицевой панели
Монтажные размеры 68+1*68+1
Потребляемая мощность, Ва ≤3,5
Способ установки ручная регулировка
Время отклика, сек. ≤2,5

Полное описание

Температурные контроллеры предназначены для управления различными нагревательными и охладительными системами с целью поддержания заданной температуры. При необходиомсти управления системами с превышающей мощностью совместно с контроллером необходимо использовать контактор.

Применение:

  • измерение температуры в рабочем объеме регулируемого объекта
  • управление различными системами для поддержания требуемой температуры объекта

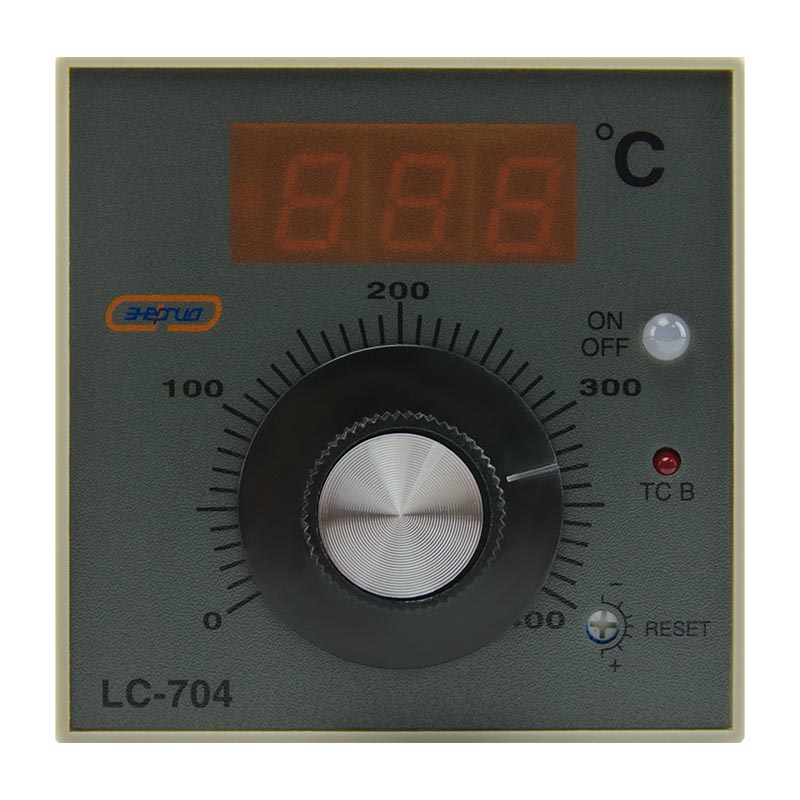

  • отображение дисплеем лицевой панели текущих значений температуры объекта
  • аварийная сигнализация состояния (отказ/обрыв цепи) датчика температуры

Принцип действия

При помощи регулятора следует установить значение требуемой температуры объекта. При достижении объектом установленного значения температоры, контакты встроенного реле изменят свое состояние. При изменении температуры объекта («прохождения» значения температуры объекта через значение температуры, установленной регулятором), контакты реле будут изменять свое состояние автоматически.

Технические характеристики

Характеристика Значение
Рабочий диапазон от 0 до +400 ⁰С
Пределы допускаемой погрешности ±1,0% от полной шкалы
Выход «Сухой» контакт. Нормально замкнутый, нормально разомкнутый. Управляемый ток нагрузки ≤3,0А
Сопротивление изоляции 100мОм / 500В постоянного тока между терминаламипитания и любым другим
Сопротивление пробоя 1,5кВ / 1 мин. переменного тока между терминалами питания и любым другим
Частота тока сети, Гц 50 (60)
Условия эксплуатации, ⁰С от 0 до +50
Сроки службы и хранения Срок службы: 5 лет.
Гарантии изготовителя Гарантийный срок эксплуатации: 12 месяцев.

Характеристики продуктовой единицы

артикул Единица измерения Штриход на единицу Высота без упаковки, мм Высота в упаковке, мм Длина без упаковки, мм Длина в упаковке, мм Ширина без упаковки, мм Ширина в упаковке, мм Вес нетто, кг Вес брутто, кг Объем единицы, м3
Е1301-0001 шт 4680021523007 72 77 125 130 72 77 0.495 0.5 0.000771
Е1301-0004 шт 4680021523014 100 105 125 130 108 113 0.495 0.5 0.001542
Е1301-0002 шт 4680021523021 100 105 125 130 108 113 0.495 0.5 0.001542
Е1301-0003 шт 4680021523038 100 105 125 130 108 113 0.6436 0.65 0.001542

Характеристики транспортной упаковки

артикул Количество в транспортной коробке Штрихкод на транспортную коробку Вес брутто транспортный, кг
Е1301-0001 упак (50 шт) 14680021523004 27.5
Е1301-0003 упак (20 шт) 14680021523035 14.3
