Шины нулевые без изолятора Энергия XQ
Меню
Характеристики:

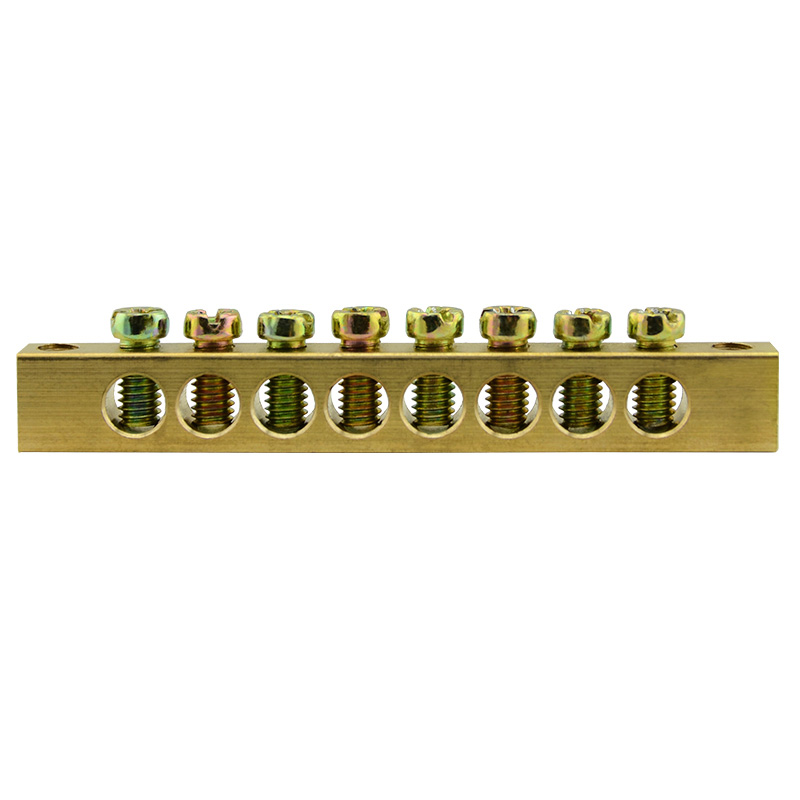

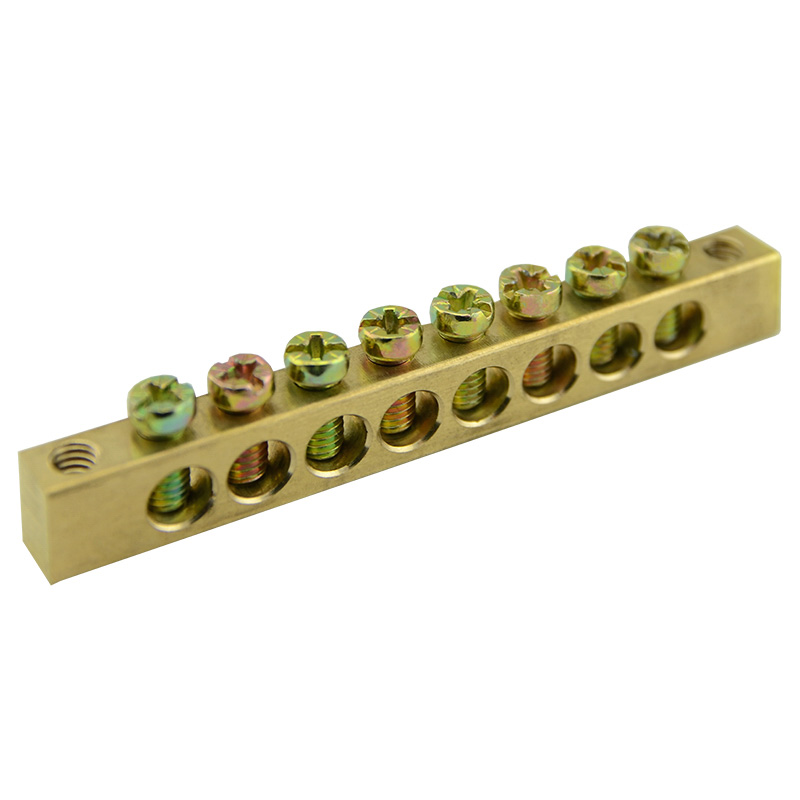

Название модели Шина PEN XQ-0609 6х9 8 отверстий крепление по краям ЭНЕРГИЯ
Артикул Е0503-0001
Максимальный ток, А 100
Номинальное напряжение АС, В 400
Количество отверстий 8
Сечение, мм 6Х9
Длина, мм 62
Диаметр отверстий, мм 5
Сечение подключаемого кабеля до 10 мм/кв
Условия эксплуатации, ⁰С от –40 до +50
Полное описание
Шины нулевые серии XQ применяются в щитовом оборудовании для подсоединения нулевых рабочих (N) и нулевых защитных проводов (PE).
Особенности
При подключении к шине многожильных проводов рекомендуется оконцевание их наконечниками-гильзами
Технические характеристики
Характеристика | Значение |
---|---|
Тип изолятора | без изолятора |
Тип монтажа | на изолятор, винтовой по краю |
Исполнение | материал шины - латуньматериал изолятора - самозатухающий пластик |
Сроки службы и хранения | Срок службы: 5 лет. |
Гарантии изготовителя | Гарантийный срок эксплуатации: 12 месяцев. |
Характеристики продуктовой единицы
артикул | Единица измерения | Штриход на единицу | Высота без упаковки, мм | Высота в упаковке, мм | Длина без упаковки, мм | Длина в упаковке, мм | Ширина без упаковки, мм | Ширина в упаковке, мм | Вес нетто, кг | Вес брутто, кг | Объем единицы, м3 |
---|---|---|---|---|---|---|---|---|---|---|---|
Е0503-0001 | шт | 4670026440768 | 9 | 10 | 62 | 63 | 6 | 7 | 0.02475 | 0.025 | 0.000004 |
Е0503-0002 | шт | 4670026440744 | 9 | 10 | 74 | 75 | 6 | 7 | 0.02772 | 0.028 | 0.000005 |
Е0503-0003 | шт | 4670026440751 | 9 | 10 | 86 | 87 | 6 | 7 | 0.03253 | 0.0329 | 0.000006 |
Е0503-0004 | шт | 4680021526084 | 9 | 10 | 99 | 100 | 6 | 7 | 0.02847 | 0.0288 | 0.000007 |
Е0503-0005 | шт | 4670026440867 | 9 | 10 | 111 | 112 | 6 | 7 | 0.04158 | 0.042 | 0.000008 |
Е0503-0060 | шт | 4670026447255 | 12 | 13 | 93.5 | 94.5 | 8 | 9 | 0.04554 | 0.046 | 0.000011 |
Е0503-0061 | шт | 4670026447262 | 12 | 13 | 107 | 108 | 8 | 9 | 0.05233 | 0.0529 | 0.000013 |
Е0503-0062 | шт | 4670026447279 | 12 | 13 | 120.6 | 121.6 | 8 | 9 | 0.61386 | 0.62 | 0.000014 |
Характеристики транспортной упаковки
артикул | Количество в транспортной коробке | Штрихкод на транспортную коробку | Вес брутто транспортный, кг |
---|---|---|---|
Е0503-0001 | упак (50 шт) | 4650055237577 | 1.25 |
Е0503-0001 | упак (1000 шт) | 14650055237574 | 25 |
Е0503-0002 | упак (50 шт) | 4650055237584 | 1.4 |
Е0503-0002 | упак (1000 шт) | 14650055237581 | 28 |
Е0503-0003 | упак (30 шт) | 4650055237591 | 0.9858 |
Е0503-0003 | упак (50 шт) | 4650055238307 | 1.643 |
Е0503-0003 | упак (700 шт) | 14650055238304 | 23.002 |
Е0503-0004 | упак (30 шт) | 4680021526671 | 0.94875 |
Е0503-0004 | упак (600 шт) | 14680021526678 | 18.975 |
Е0503-0005 | упак (20 шт) | 4670026444636 | 0.924 |
Е0503-0005 | упак (500 шт) | 14670026444633 | 23.1 |
Е0503-0060 | упак (10 шт) | 4670026444469 | 0.506 |
Е0503-0060 | упак (300 шт) | 14670026444466 | 15.18 |
Е0503-0061 | упак (10 шт) | 4670026444452 | 0.58135 |
Е0503-0061 | упак (200 шт) | 14670026444459 | 11.627 |
Е0503-0062 | упак (20 шт) | 4670026444445 | 13.64 |
Е0503-0062 | упак (200 шт) | 14670026444442 | 136.4 |
