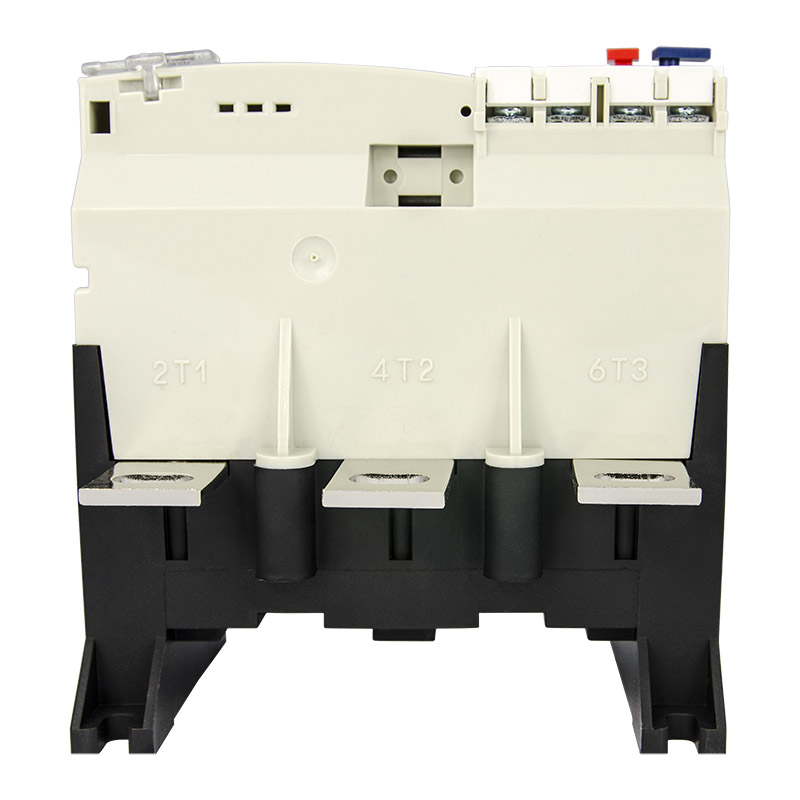

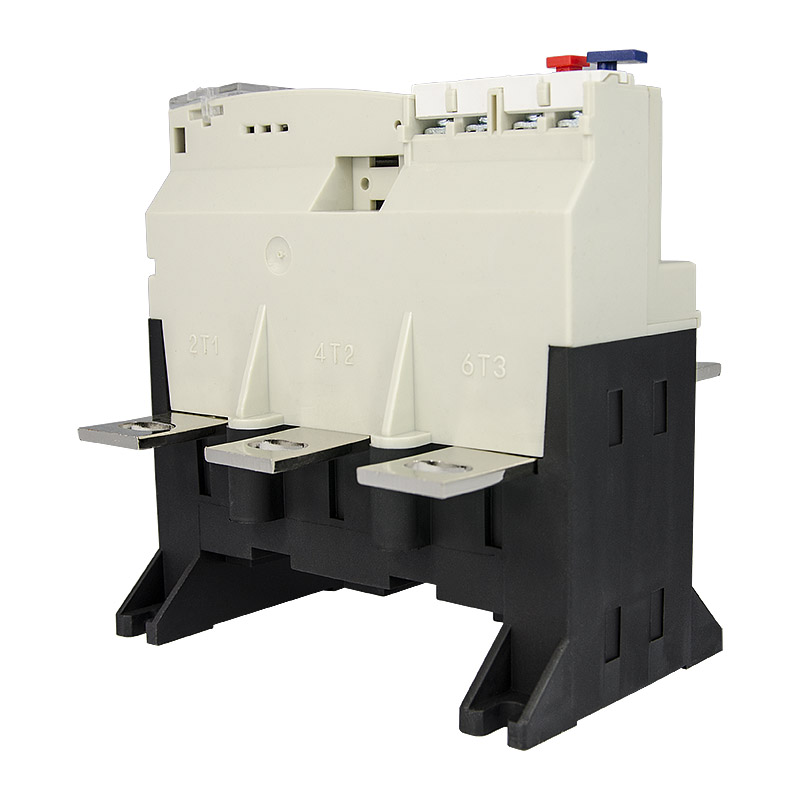

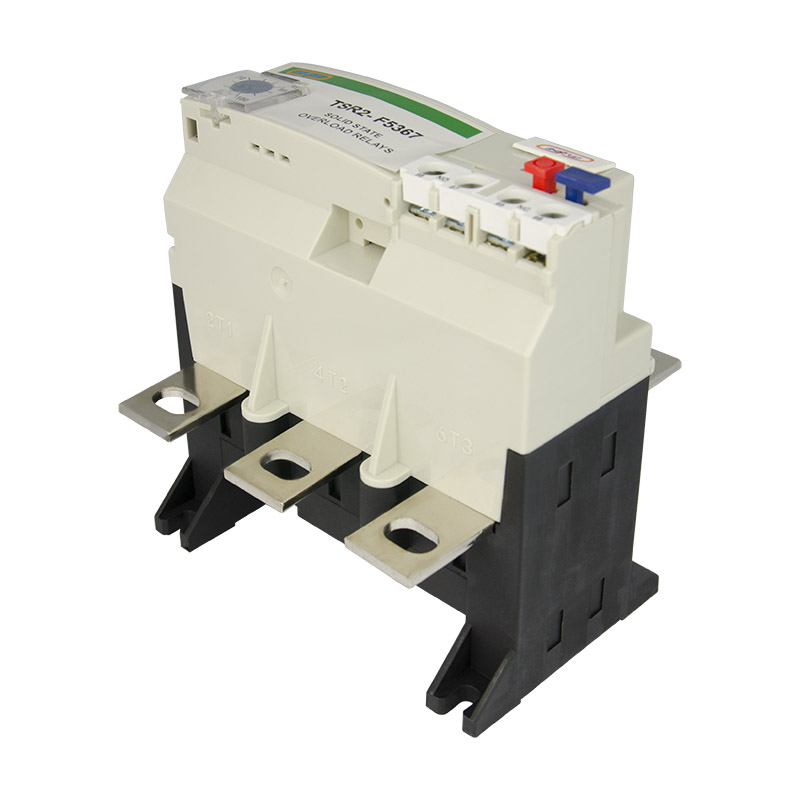

Реле тепловые Энергия TSR2-F


Номинальный ток, А:
Характеристики:
Название вариации Термореле Энергия TSR2-F53 60-100A
артикул Е0809-0008
Номинальный ток, А 60-100
Тип пускателя LC1-F115-185
Мощность 3х-фазных двигателей, кВт при напряжении 220/230В = 37,0 при напряжении 380/400В = 53,0 при напряжении 440В = 60,0

Полное описание

Тепловые реле серии TSR2-F предназначены для защиты электродвигателя от сверхтоков при перегрузках и при возникновении несимметричного режима при обрыве одной фазы питающего напряжения.

Применяется в качестве комплектующих изделий в схемах управления электроприводами в цепях переменного тока напряжением 660В, частотой 50(60)Гц и постоянного тока напряжением 440В. Диапазон уставок тепловых реле от 0,1 до 93А.

Принцип действия

Все тепловые реле снабжены размыкающим контактом для отключения контактора и замыкающим контактом для сигнализации срабатывания.

Под действием протекающего тока термобиметаллическая пластина теплового реле изгибается тем сильнее, чем больший ток по ней протекает. При определенной величине тока радиус изгиба пластины становится достаточным для размыкания контактов, происходит отключение нагрузки от сети.

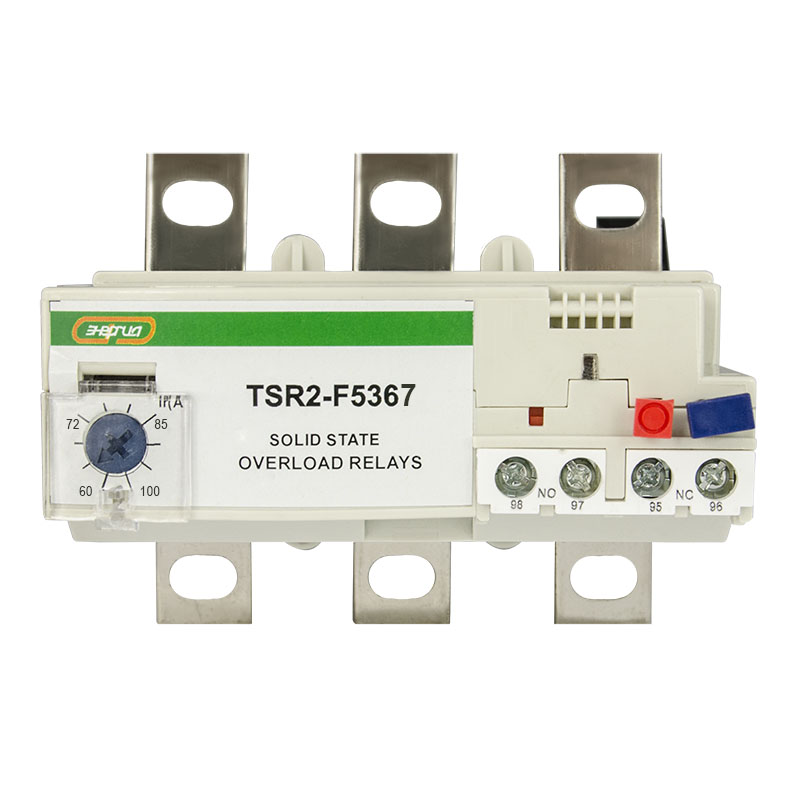

Для установки тока срабатывания электротеплового реле необходимо открыть крышку, установить необходимый ток срабатывания реле вращением лимба, совмещая значения тока на шкале с меткой на корпусе. Для предотвращения несанкционированного изменения тока уставки, крышка может быть опломбирована.

После открытия прозрачной крышки, можно при необходимости менять режим повторного установки поворотом переключателя «RESET». При повороте влево переключатель выходит из зацепления и переключается в режим кнопки, при нажатии которой РТ переключается в режим ручного повторного сброса.

Соответственно, при нажатии на переключатель и повороте вправо РТ переключается в режим автоматической повторной установки.

При закрытии крышки переключатель блокируется. При нажатии кнопки «STOP» изменяется состояние замыкающих контактов 97-98. При нажатии отверткой кнопки «TEST» имитируется срабатывание реле при перегрузке; изменяется состояние нормально замкнутого и нормально разомкнутого контактов и включается индикатор срабатывания.

Особенности

Благодаря высокой чувствительности к выпадению фазы, тепловые реле срабатывают быстро, обеспечивая тем самым максимальную защиту от перегрузки.

Технические характеристики

Характеристика Значение
Номинальное напряжение, В 440
Номинальное напряжение катушек управления, В 660
Номинальное импульсное напряжение, КВ 6
Частота тока, Гц 50 (60)
Сроки службы и хранения Срок службы: 5 лет.
Гарантии изготовителя Гарантийный срок эксплуатации: 12 месяцев.

Характеристики продуктовой единицы

артикул Единица измерения Штриход на единицу Высота без упаковки, мм Высота в упаковке, мм Длина без упаковки, мм Длина в упаковке, мм Ширина без упаковки, мм Ширина в упаковке, мм Вес нетто, кг Вес брутто, кг Объем единицы, м3
Е0809-0008 шт 4680021524493 225 230 132 137 120 125 0.6267 0.633 0.003939
Е0809-0009 шт 4680021524509 225 230 132 137 120 125 0.6604 0.667 0.003939
Е0809-0010 шт 4680021524516 225 230 132 137 120 125 0.6604 0.667 0.003939

Характеристики транспортной упаковки

артикул Количество в транспортной коробке Штрихкод на транспортную коробку Вес брутто транспортный, кг
Е0809-0008 упак (30 шт) 14680021524490 19.3698
Е0809-0009 упак (30 шт) 14680021524506 20.4102
Е0809-0010 упак (30 шт) 14680021524513 20.4102
