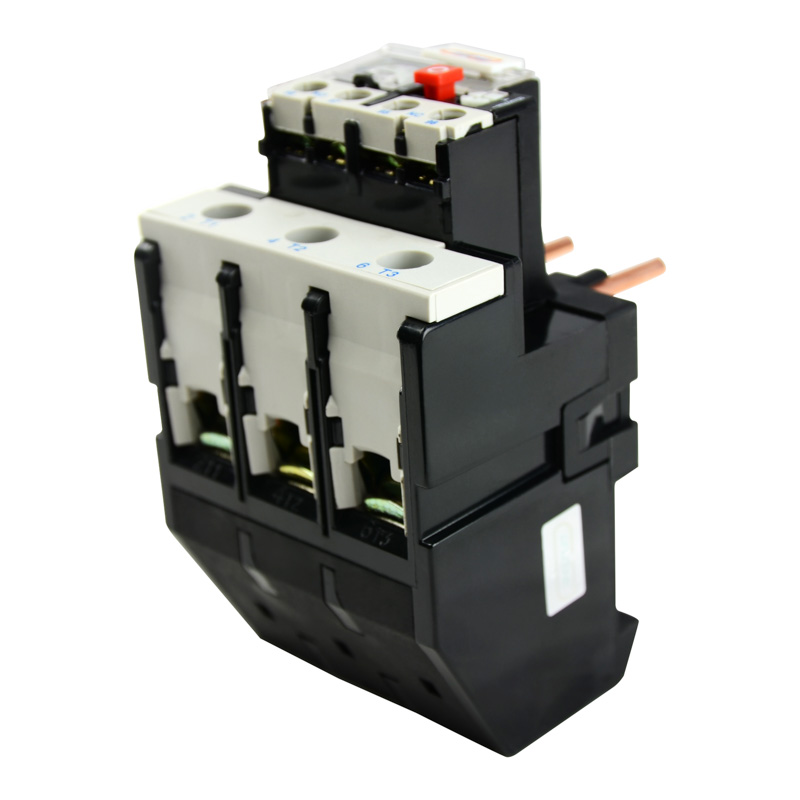

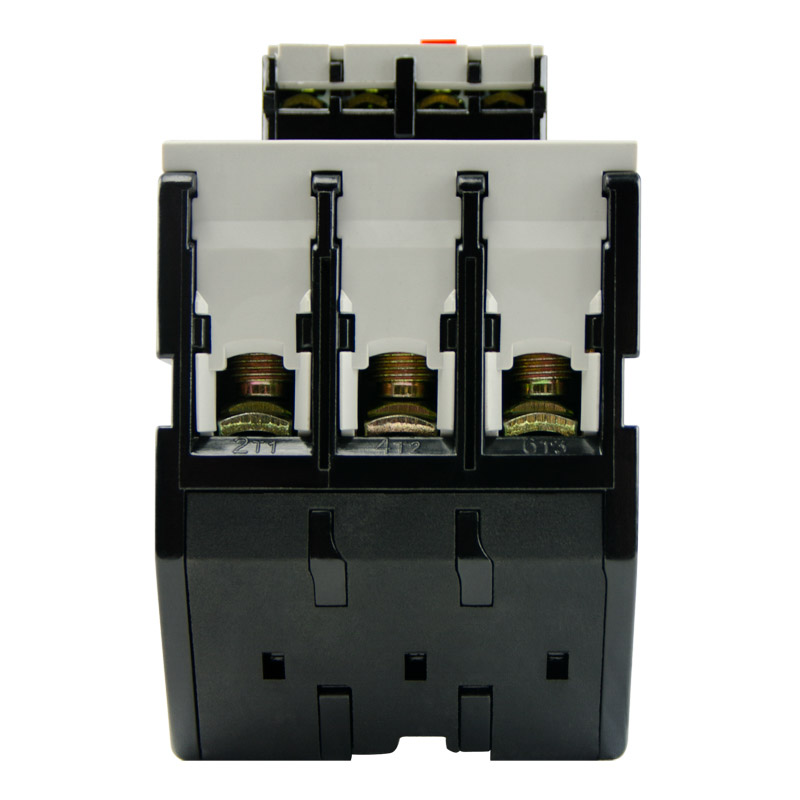

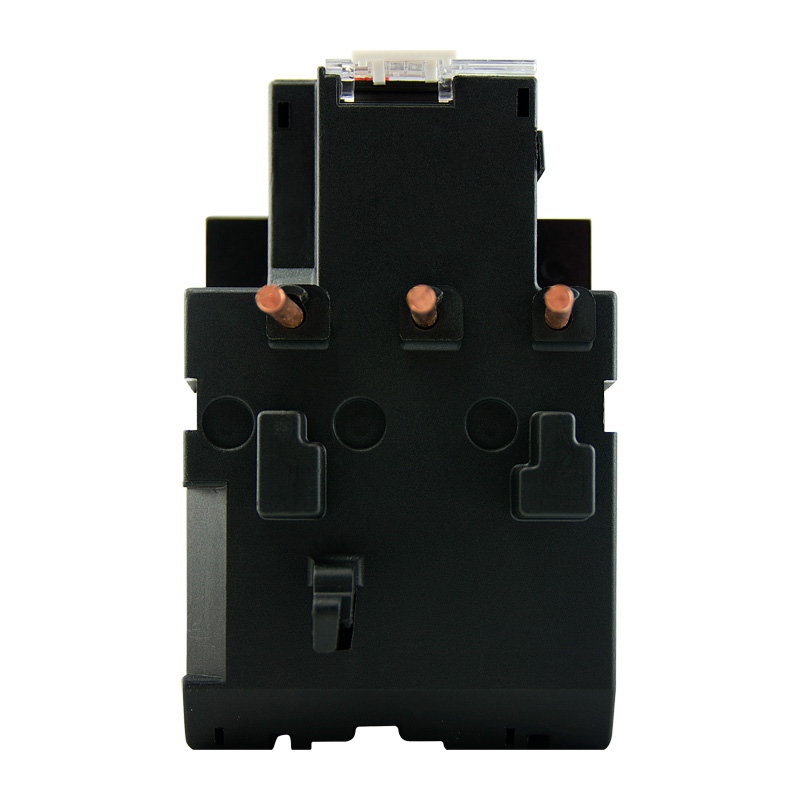

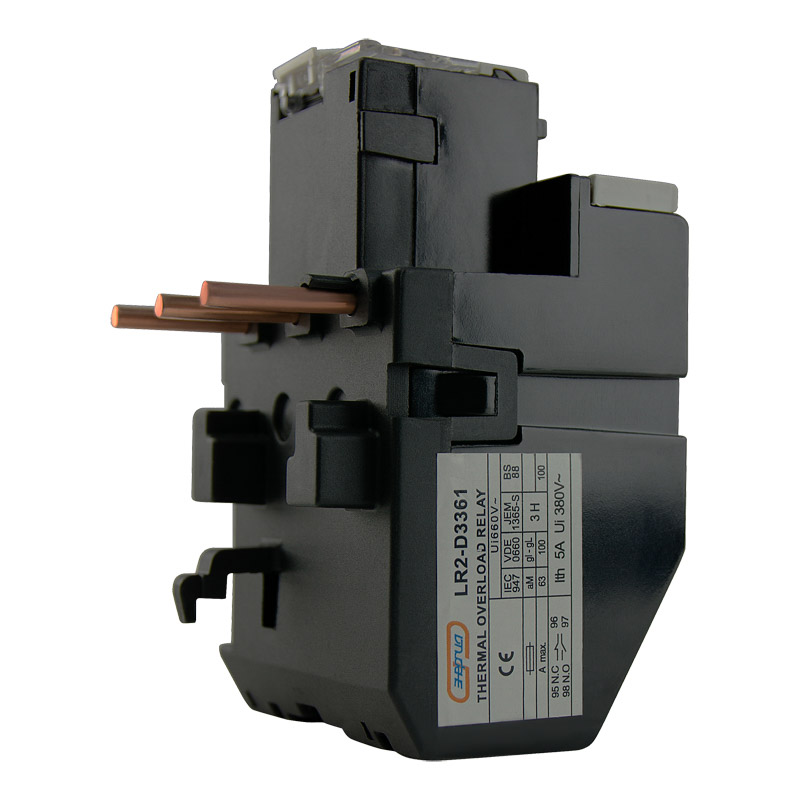

Реле тепловые Энергия LR2-D

Характеристики:
Название вариации Термореле Энергия LR2-D1305 0.63-1.0А
артикул Е0806-0001
Номинальный ток, А 0,63-1,0
Тип пускателя КМИ-09
Диапазон установок реле, А 0,1÷32
Мощность 3х-фазных двигателей, кВт

при напряжении 660/690В = 0,55

Полное описание

Тепловые реле серии LR2 предназначены для защиты электродвигателя от сверхтоков при перегрузках и при возникновении несимметричного режима при обрыве одной фазы питающего напряжения.

Применяется в качестве комплектующих изделий в схемах управления электроприводами в цепях переменного тока напряжением 660В, частотой 50(60)Гц и постоянного тока напряжением 440В. Диапазон уставок тепловых реле от 0,1 до 93А.

Принцип действия

Все тепловые реле снабжены размыкающим контактом для отключения контактора и замыкающим контактом для сигнализации срабатывания.

Под действием протекающего тока термобиметаллическая пластина теплового реле изгибается тем сильнее, чем больший ток по ней протекает. При определенной величине тока радиус изгиба пластины становится достаточным для размыкания контактов, происходит отключение нагрузки от сети.

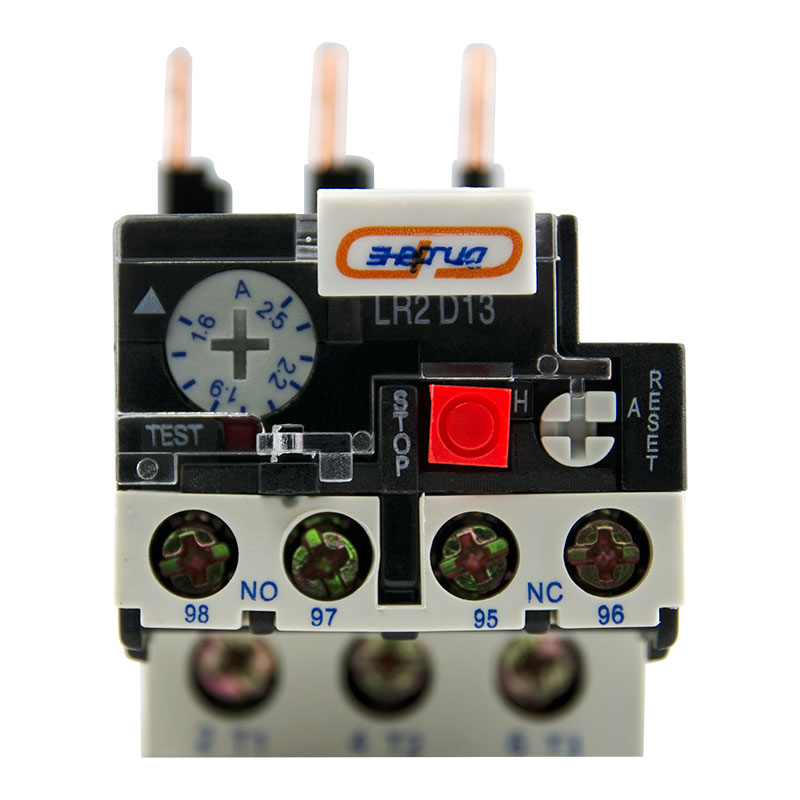

Для установки тока срабатывания электротеплового реле необходимо открыть крышку, установить необходимый ток срабатывания реле вращением лимба, совмещая значения тока на шкале с меткой на корпусе. Для предотвращения несанкционированного изменения тока уставки, крышка может быть опломбирована.

После открытия прозрачной крышки, можно при необходимости менять режим повторного установки поворотом переключателя «RESET». При повороте влево переключатель выходит из зацепления и переключается в режим кнопки, при нажатии которой РТ переключается в режим ручного повторного сброса.

Соответственно, при нажатии на переключатель и повороте вправо РТ переключается в режим автоматической повторной установки.

При закрытии крышки переключатель блокируется. При нажатии кнопки «STOP» изменяется состояние замыкающих контактов 97-98. При нажатии отверткой кнопки «TEST» имитируется срабатывание реле при перегрузке; изменяется состояние нормально замкнутого и нормально разомкнутого контактов и включается индикатор срабатывания.

Особенности

Благодаря высокой чувствительности к выпадению фазы, тепловые реле срабатывают быстро, обеспечивая тем самым максимальную защиту от перегрузки.

Технические характеристики

Характеристика Значение
Номинальное напряжение, В 440
Номинальное напряжение катушек управления, В 660
Номинальное импульсное напряжение, КВ 6
Частота тока, Гц 50 (60)
Сроки службы и хранения Срок службы: 5 лет.
Гарантии изготовителя Гарантийный срок эксплуатации: 12 месяцев.

Характеристики продуктовой единицы

артикул Единица измерения Штриход на единицу Высота без упаковки, мм Высота в упаковке, мм Длина без упаковки, мм Длина в упаковке, мм Ширина без упаковки, мм Ширина в упаковке, мм Вес нетто, кг Вес брутто, кг Объем единицы, м3
Е0806-0001 шт 4680021523984 66 71 94 99 46 51 0.1584 0.16 0.000358
Е0806-0002 шт 4680021523991 66 71 94 99 46 51 0.1584 0.16 0.000358
Е0806-0003 шт 4680021524004 66 71 94 99 46 51 0.1584 0.16 0.000358
Е0806-0004 шт 4650055238734 66 71 94 99 46 51 0.1584 0.16 0.000358
Е0806-0005 шт 4650055238741 66 71 94 99 46 51 0.1584 0.16 0.000358
Е0806-0006 шт 4650055238758 66 71 94 99 46 51 0.1584 0.16 0.000358
Е0806-0007 шт 4650055236617 66 71 94 99 46 51 0.1584 0.16 0.000358
Е0806-0008 шт 4650055236624 66 71 94 99 46 51 0.1584 0.16 0.000358
Е0806-0009 шт 4650055236631 66 71 94 99 46 51 0.1584 0.16 0.000358
Е0806-0010 шт 4650055238765 66 71 94 99 46 51 0.1584 0.16 0.000358
Е0806-0011 шт 4650055238772 78 83 94 99 55 60 0.3762 0.38 0.000493
Е0806-0018 шт 4680021524011 78 83 94 99 55 60 0.396 0.4 0.000493
Е0806-0012 шт 4650055238789 78 83 94 99 55 60 0.396 0.4 0.000493
Е0806-0013 шт 4650055238796 83 88 117 122 72 77 0.3861 0.39 0.000827
Е0806-0014 шт 4650055236648 83 88 117 122 72 77 0.4356 0.44 0.000827
Е0806-0015 шт 4680021524028 83 88 117 122 72 77 0.0386 0.039 0.000827
Е0806-0016 шт 4680021524035 83 88 117 122 72 77 0.4554 0.46 0.000827
Е0806-0017 шт 4680021524042 83 88 117 122 72 77 0.4554 0.46 0.000827

Характеристики транспортной упаковки

артикул Количество в транспортной коробке Штрихкод на транспортную коробку Вес брутто транспортный, кг
Е0806-0001 упак (100 шт) 14680021523981 16.32
Е0806-0002 упак (100 шт) 14680021523998 16.32
Е0806-0003 упак (100 шт) 14680021524001 16.32
Е0806-0004 упак (100 шт) 14650055238731 16.32
Е0806-0005 упак (100 шт) 14650055238748 16.32
Е0806-0006 упак (100 шт) 14650055238755 16.32
Е0806-0007 упак (100 шт) 14650055236614 16.32
Е0806-0008 упак (100 шт) 14650055236621 16.32
Е0806-0009 упак (100 шт) 14650055236638 16.32
Е0806-0010 упак (100 шт) 14650055238762 16.32
Е0806-0011 упак (50 шт) 14650055238779 19.38
Е0806-0018 упак (50 шт) 14680021524018 20.4
Е0806-0012 упак (50 шт) 14650055238786 20.4
Е0806-0013 упак (50 шт) 14650055238793 19.89
Е0806-0014 упак (50 шт) 14650055236645 22.44
Е0806-0015 упак (50 шт) 14680021524025 1.989
Е0806-0016 упак (50 шт) 14680021524032 23.46
Е0806-0017 упак (50 шт) 14680021524049 23.46
