Пускатели магнитные Энергия LE1-D

Характеристики:
Название вариации Пускатель магнитный Энергия LE1-D09 220V
артикул Е0807-0001
Номинальный ток, А 9 (220В)
Напряжение, В 220
Термореле LR2-D1312
Мощность 3х-фазных двигателей, кВт

при напряжении 220/230В = 2,2

при напряжении 380/400В = 4,0

при напряжении 415В = 4,0

при напряжении 440В = 4,0

при напряжении 500В = 5,5

при напряжении 660/690В = 5,5

Полное описание

Магнитные пускатели серии LE1-D предназначены для дистанционного пуска непосредственным подключением к сети и остановки трехфазных асинхронных электродвигателей с короткозамкнутым ротором на напряжение переменного тока до 550В (50/60Гц), а также для защиты электродвигателей от перегрузок недопустимой продолжительности и сверхтоков, возникающих при обрыве одной из фаз.

Принцип действия

При воздействии на конопку «Пуск», подается напряжение на управляющую катушку пускателя, протекающий ток создает магнитное поле, подвижная часть магнитной системы притягивается к неподвижной. Подвижные контакты перемещаются и замыкаются с неподвижными, соединяя силовую цепь.

При снятии напряжения с катушки под действием пружины подвижная часть магнитной ситемы отходит от неподвижной, размыкая контакты, разрывая силовую цепь и коммутируя вспомогательную.

В случае использования теплового реле, осуществляется защита от длительных перегрузок и коротких замыканий. Нажатием на кнопку «Стоп» осуществляется ручное управление контактором (выключение).

Особенности

При нормальном режиме работы магнитный пускатель допускает 3-5 (иногда до 10) млн. циклов включение-выключение.

Магнитный пускатель может работать с частотой 15-1200вкл/ч, а магнитный пускатель малой мощности - с частотой до 3000вкл/ч.

Технические характеристики

Характеристика Значение
Номинальное напряжение, В 550
Частота тока, Гц 50 (60)

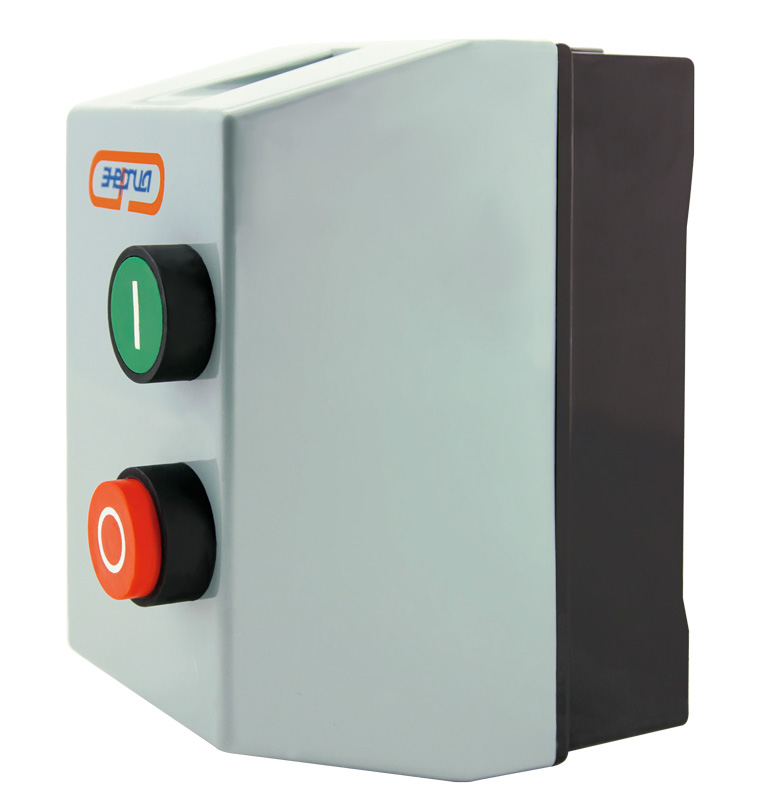

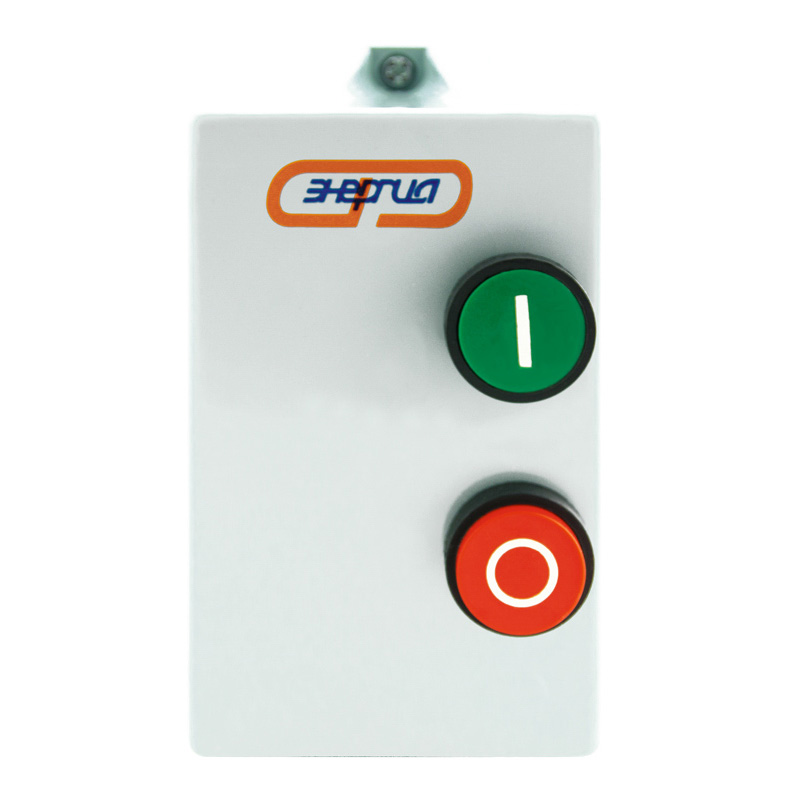

Исполнение Магнитные пускатели LE1-D в пластиковом корпусе состоят из контактора, теплового реле и кнопок управления.
Механическая износостойкость, циклов 10⁶
Степень защиты IP42
Сроки службы и хранения Срок службы: 5 лет.
Гарантии изготовителя Гарантийный срок эксплуатации: 12 месяцев.

Характеристики продуктовой единицы

артикул Единица измерения Штриход на единицу Высота без упаковки, мм Высота в упаковке, мм Длина без упаковки, мм Длина в упаковке, мм Ширина без упаковки, мм Ширина в упаковке, мм Вес нетто, кг Вес брутто, кг Объем единицы, м3
Е0807-0001 шт 4680021526275 140 145 166 171 120 125 0.7921 0.8 0.003099
Е0807-0015 шт 4670026444179 140 145 166 171 120 125 0.9158 0.925 0.003099
Е0807-0002 шт 4680021526282 140 145 166 171 120 125 0.9901 1 0.003099
Е0807-0016 шт 4670026444216 140 145 166 171 120 125 0.9129 0.922 0.003099
Е0807-0003 шт 4680021526299 140 145 166 171 120 125 0.9901 1 0.003099
Е0807-0017 шт 4670026444186 140 145 166 171 120 125 0.9277 0.937 0.003099
Е0807-0004 шт 4680021526305 142 147 186 191 101 106 1.5465 1.562 0.002976
Е0807-0018 шт 4670026444193 142 147 186 191 101 106 1.2683 1.281 0.002976
Е0807-0005 шт 4680021526312 142 147 186 191 101 106 1.5465 1.562 0.002976
Е0807-0019 шт 4670026444209 142 147 186 191 101 106 1.2683 1.281 0.002976
Е0807-0006 шт 4680021523526 181 186 312 317 196 201 3.795 3.833 0.011851
Е0807-0007 шт 4680021523533 181 186 312 317 196 201 3.7545 3.792 0.011851
Е0807-0008 шт 4680021523540 181 186 312 317 196 201 3.9188 3.958 0.011851
Е0807-0009 шт 4680021523557 176 181 307 312 257 262 1.0515 1.062 0.014796
Е0807-0010 шт 4680021523564 176 181 307 312 257 262 1.0515 1.062 0.014796

Характеристики транспортной упаковки

артикул Количество в транспортной коробке Штрихкод на транспортную коробку Вес брутто транспортный, кг
Е0807-0001 упак (20 шт) 14680021526272 16.32
Е0807-0015 упак (20 шт) 14670026444176 18.87
Е0807-0002 упак (16 шт) 14680021526289 16.32
Е0807-0016 упак (16 шт) 14670026444213 15.04704
Е0807-0003 упак (16 шт) 14680021526296 16.32
Е0807-0017 упак (16 шт) 14670026444183 15.29184
Е0807-0004 упак (16 шт) 14680021526302 25.49184
Е0807-0018 упак (16 шт) 14670026444190 20.90592
Е0807-0005 упак (16 шт) 14680021526319 25.49184
Е0807-0019 упак (16 шт) 14670026444206 20.90592
Е0807-0006 упак (6 шт) 14680021523523 23.45796
Е0807-0007 упак (6 шт) 14680021523530 23.20704
Е0807-0008 упак (6 шт) 14680021523547 24.22296
