Наконечники кабельные изолированные Энергия Е


Сечение подключаемых проводников без наконечника, мм/кв:
Характеристики:
Название вариации Наконечник кабельный изолированный Энергия 0,50мм2 Е0508
артикул Е0601-0014
Сечение подключаемых проводников без наконечника, мм/кв 0,5
Диаметр отверстия, мм 1,0*8,0
Цвет/форма оранжевый, белый

Полное описание

Наконечники штырьковые втулочные изолированные серии Е являются единственными специально разработанными наконечниками под опрессовку, которые полностью заменяют обязательный процесс облуживания многопроволочных медных проводов при монтаже различного электрооборудования.

Особенности

Предварительно зачищенная многопроволочная медная жила заводится внутрь втулки до упора (упор обеспечивается заходом провода в сужающийся раструб втулки до среза изоляции).

Затем втулочная часть наконечника опрессовывается поверх втулки специальным инструментом.

Преимущества

При опрессовке контактная часть многопроволочного провода, обжатая втулкой, образуют единую монолитную конструкцию, а изолирующая манжета перекрывает изоляцию провода.

При необходимости опрессованная втулка может быть впоследствии обрезана по длине на глубину захода в контактное гнездо электрооборудования.

Технические характеристики

Характеристика Значение

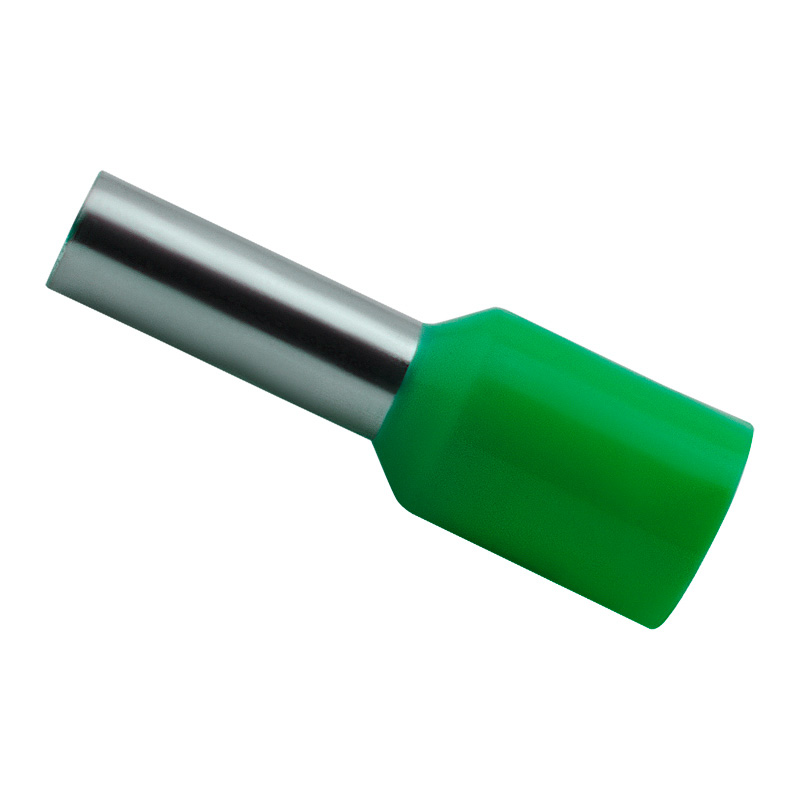

Исполнение Втулочные наконечники состоят из медной луженой трубки, один конец которой развальцован для облегчения ввода многожильного провода, и полиамидной изолирующей манжеты.
Напряжение изоляции, В 300
Условия эксплуатации, ⁰С до +105
Сроки службы и хранения Срок службы: 5 лет.
Гарантии изготовителя Гарантийный срок эксплуатации: 12 месяцев.

Характеристики продуктовой единицы

артикул Единица измерения Штриход на единицу Высота без упаковки, мм Высота в упаковке, мм Длина без упаковки, мм Длина в упаковке, мм Ширина без упаковки, мм Ширина в упаковке, мм Вес нетто, кг Вес брутто, кг Объем единицы, м3
Е0601-0014 упак (100 шт) 4680021523380 2.6 5 14 80 2.6 88 0.0001 0.01 0.000035
Е0601-0015 упак (100 шт) 4650055237867 2.8 5 14.6 80 2.8 100 0.00001 0.001 0.00004
Е0601-0016 упак (100 шт) 4650055237812 3 5 14.6 80 3 100 0.00248 0.0025 0.00004
Е0601-0017 упак (100 шт) 4650055239977 3 7 18.4 73 3 87 0.00013 0.0133 0.000044
Е0601-0018 упак (100 шт) 4650055237829 3.5 7 14.6 75 3.5 90 0.00012 0.012 0.000047
Е0601-0019 упак (100 шт) 4650055239991 7.6 10 21.5 100 7.6 150 0.0001 0.01 0.00015
Е0601-0020 упак (100 шт) 4680021520099 8.8 10 22.2 120 8.8 160 0.00096 0.096 0.000192
Е0601-0021 упак (100 шт) 4650055237836 4 5 15.2 80 4 100 0.00014 0.014 0.00004
Е0601-0022 упак (100 шт) 4680021523373 11.5 20 29 125 11.5 170 0.00167 0.1667 0.000425
Е0601-0024 упак (100 шт) 4650055237843 4 7 16.5 82 4 100 0.00027 0.027 0.000057
Е0601-0025 упак (100 шт) 4670026442557 4.4 7 19.5 80 4.4 108 0.00027 0.027 0.00006

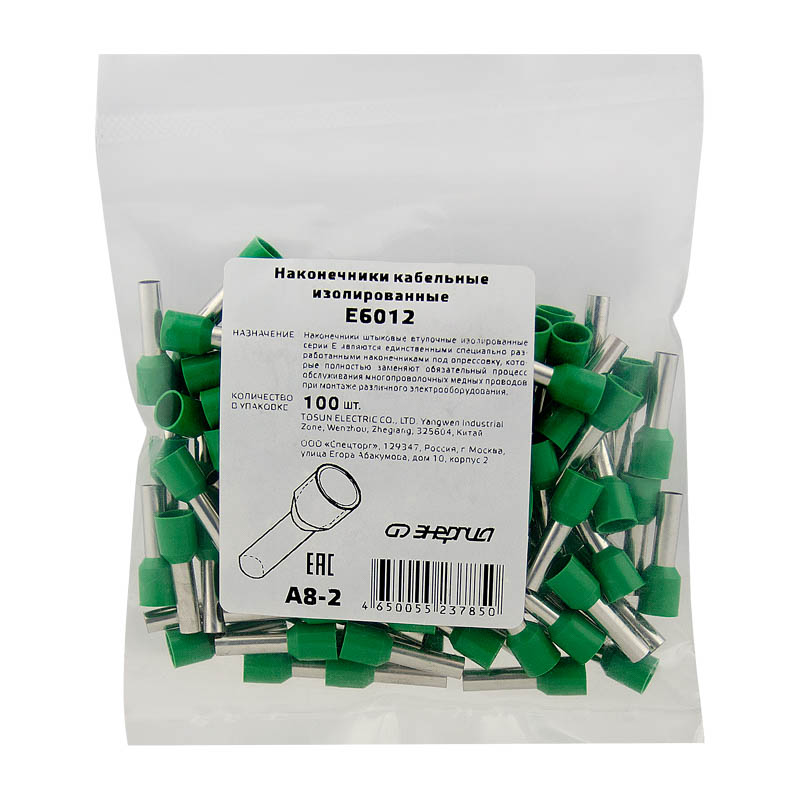

Е0601-0023 упак (100 шт) 4650055237850 6.3 7 20 98 6.3 120 0.0004 0.04 0.000082

Характеристики транспортной упаковки

артикул Количество в транспортной коробке Штрихкод на транспортную коробку Вес брутто транспортный, кг
Е0601-0015 упак (35 упак) 4650055238185 0.03332
Е0601-0015 упак (840 упак) 14650055238182 0.79968
Е0601-0016 упак (30 упак) 4650055238178 0.0825
Е0601-0016 упак (720 упак) 14650055237819 1.98
Е0601-0017 упак (30 упак) 4650055239984 0.4389
Е0601-0017 упак (720 упак) 14650055239974 10.5336
Е0601-0018 упак (30 упак) 4650055238048 0.396
Е0601-0018 упак (720 упак) 14650055237826 9.504
Е0601-0019 упак (5 упак) 4650055234514 0.05
Е0601-0019 упак (7 упак) 4680021528019 0.07
Е0601-0019 упак (120 упак) 14650055239998 1.2
Е0601-0019 упак (168 упак) 14680021528016 1.68
Е0601-0020 упак (5 упак) 4680021520105 0.528
Е0601-0020 упак (120 упак) 14680021520096 12.672
Е0601-0021 упак (25 упак) 4650055238055 0.385
Е0601-0021 упак (600 упак) 14650055237833 9.24
Е0601-0024 упак (3 упак) 4650055236259 0.081
Е0601-0024 упак (15 упак) 4650055238062 0.405
Е0601-0023 упак (10 упак) 4650055238079 0.44
Е0601-0023 упак (240 упак) 14650055238076 10.56
