Лабораторные автотрансформаторы Энергия ЛАТР однофазные 0-250В


Максимальная мощность, кВа:
Характеристики:
Название вариации Лабораторный автотрансформатор Энергия ЛАТР однофазный TDGC2-0,5
Артикул E0102-0001
Максимальная мощность, кВа 0,5
Максимальный входной ток, А 2
Максимальный выходной ток, А 2
Защита по току Автоматический предохранитель

Полное описание

Лабораторный автотрансформатор (ЛАТР) серии TDGC, TSGC предназначен для плавного регулирования фазного напряжения от 0 до 250В под нагрузкой без разрыва цепи в однофазной сети 220В 50Гц.

ВНИМАНИЕ!Эксплуатация изделия допускается квалифицированными специалистами. Не используйте ЛАТР для стабилизации напряжения, а также электропитания любых приборов бытового назначения. Для этой цели требуется другое оборудование.

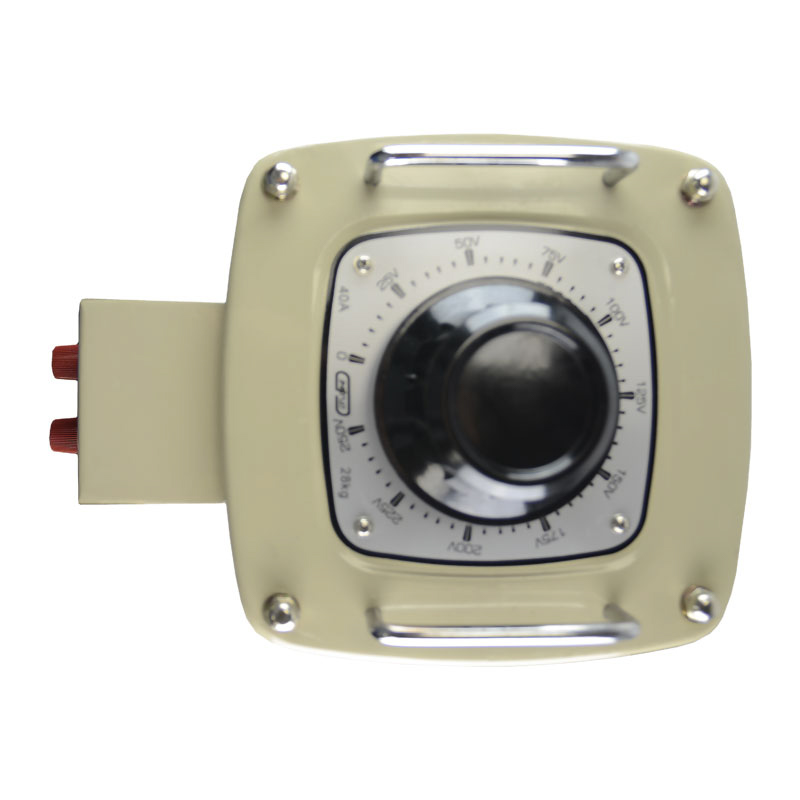

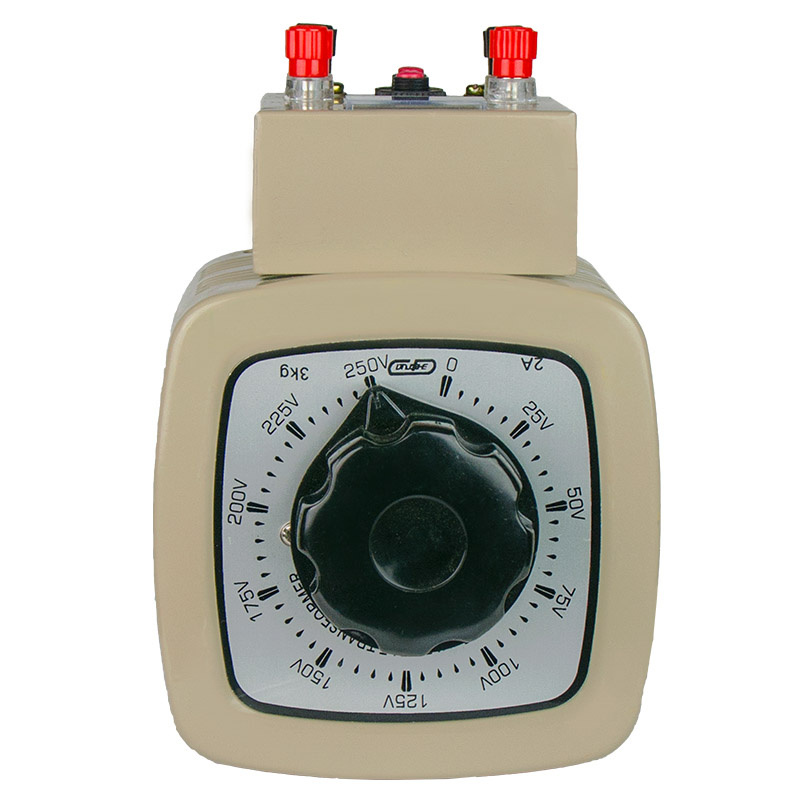

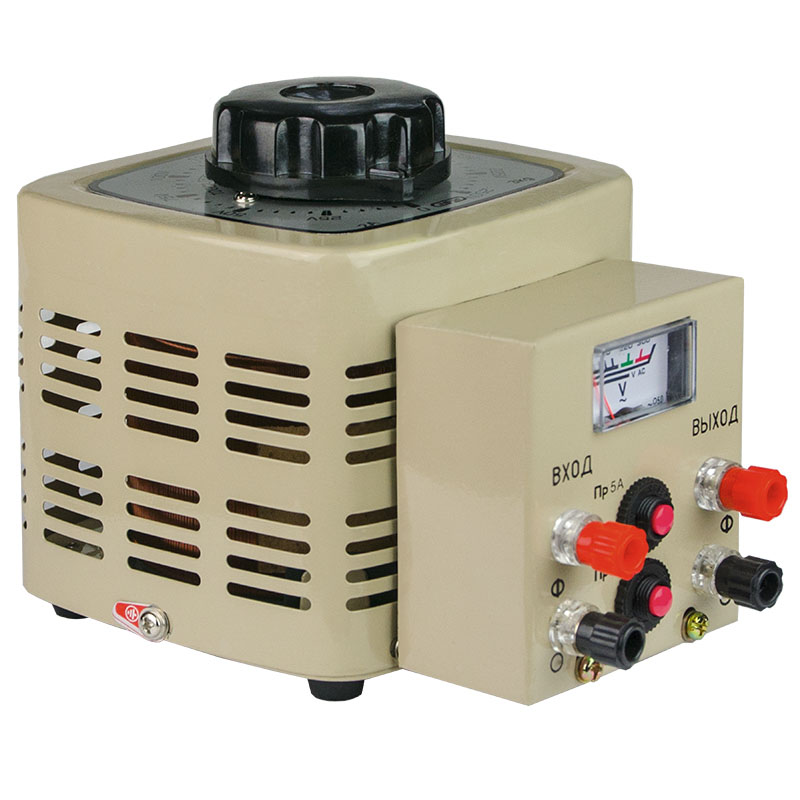

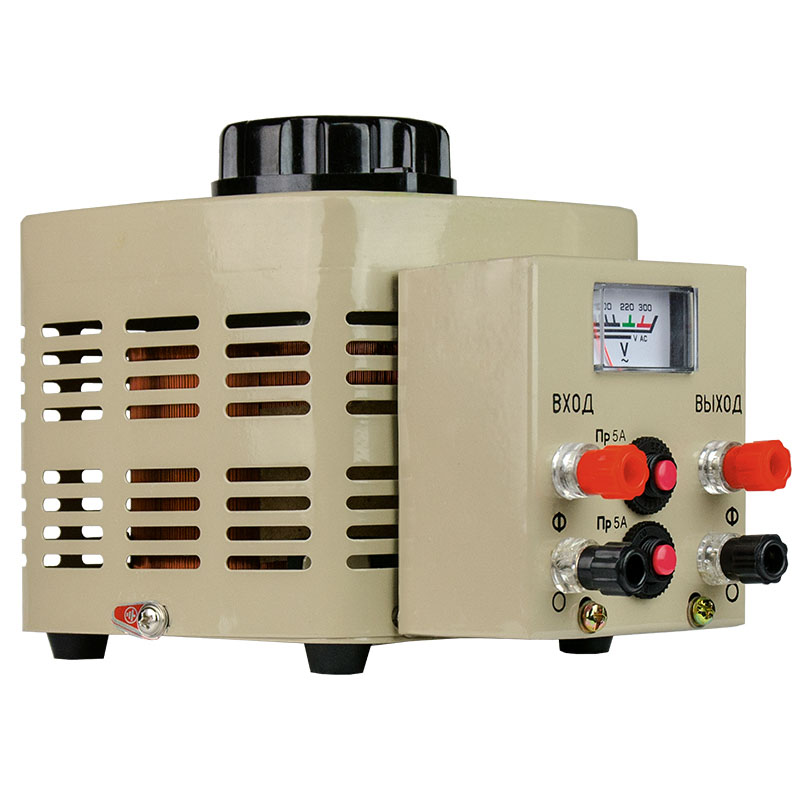

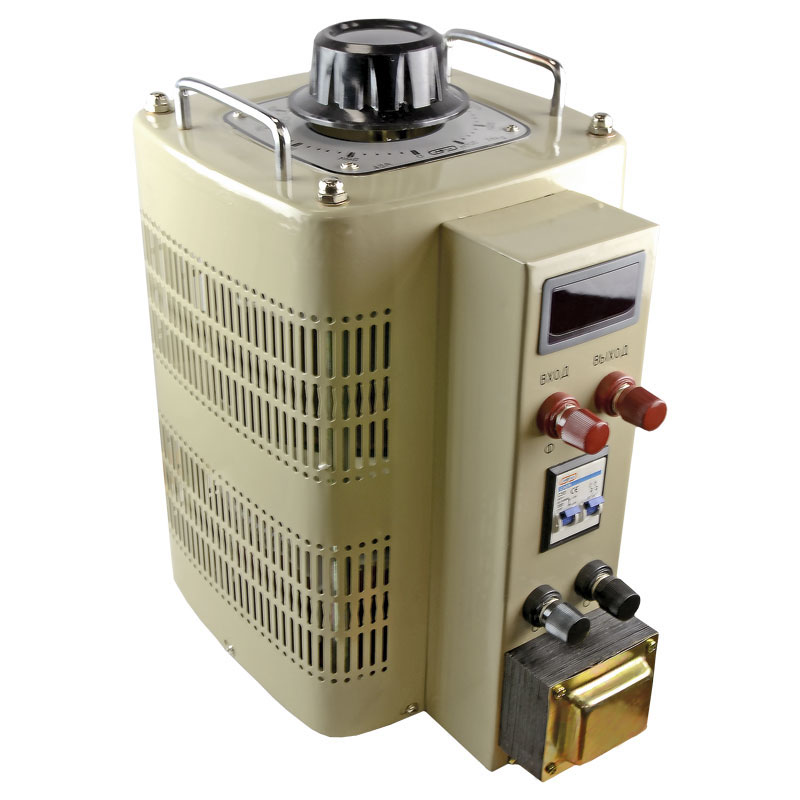

На верхней панели прибора имеется поворотная рукоятка, под которой расположена шкала с делениями. Регулировка напряжения производится путем поворота рукоятки.

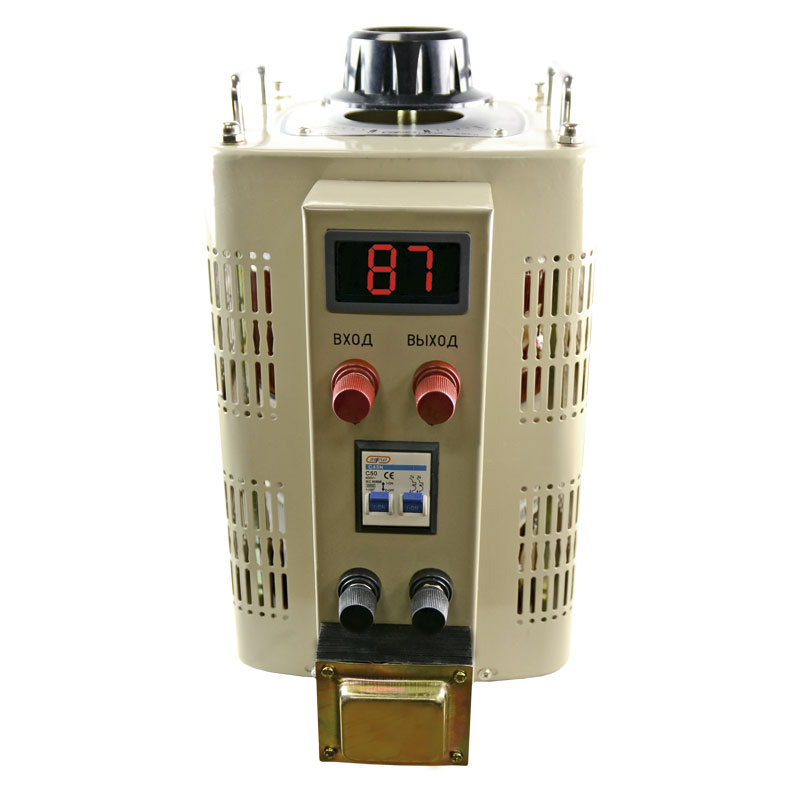

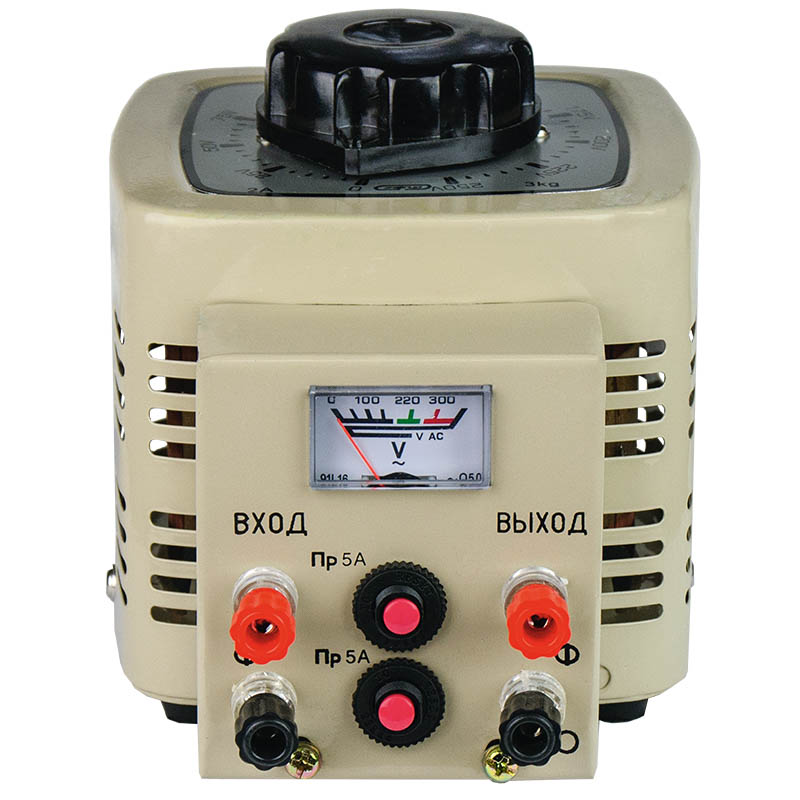

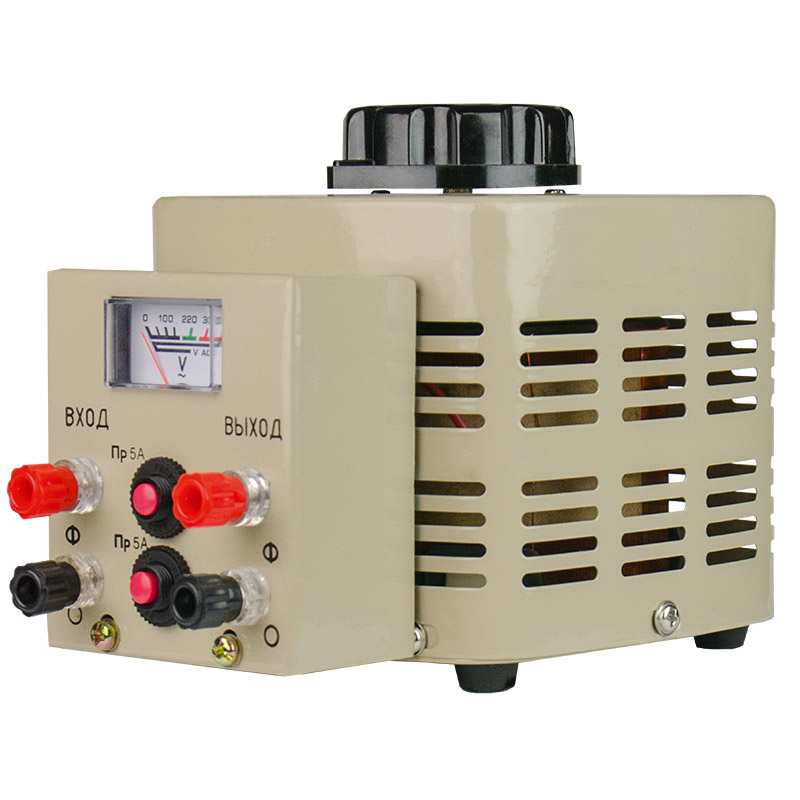

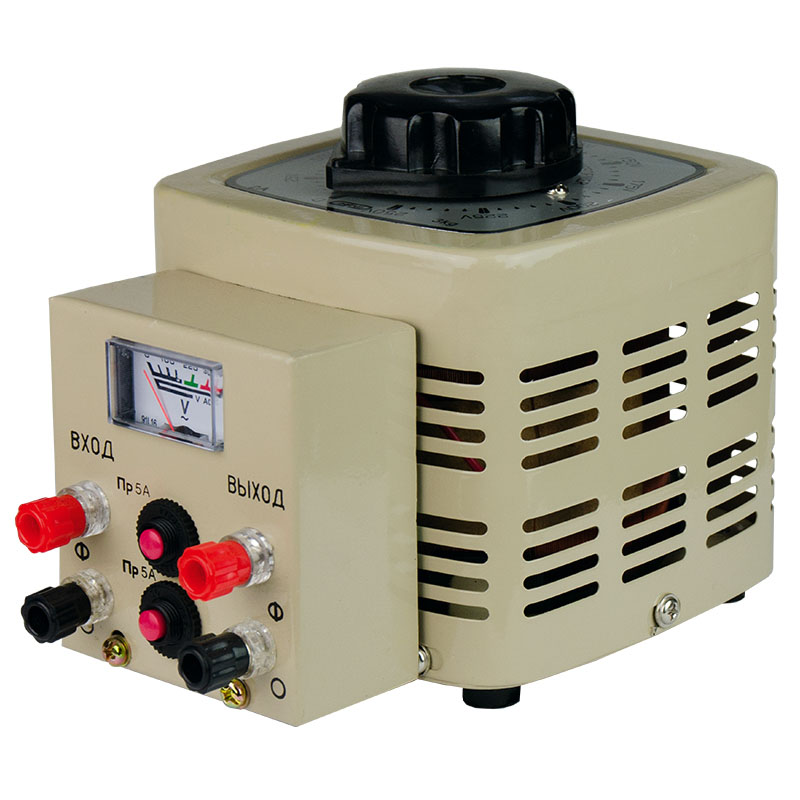

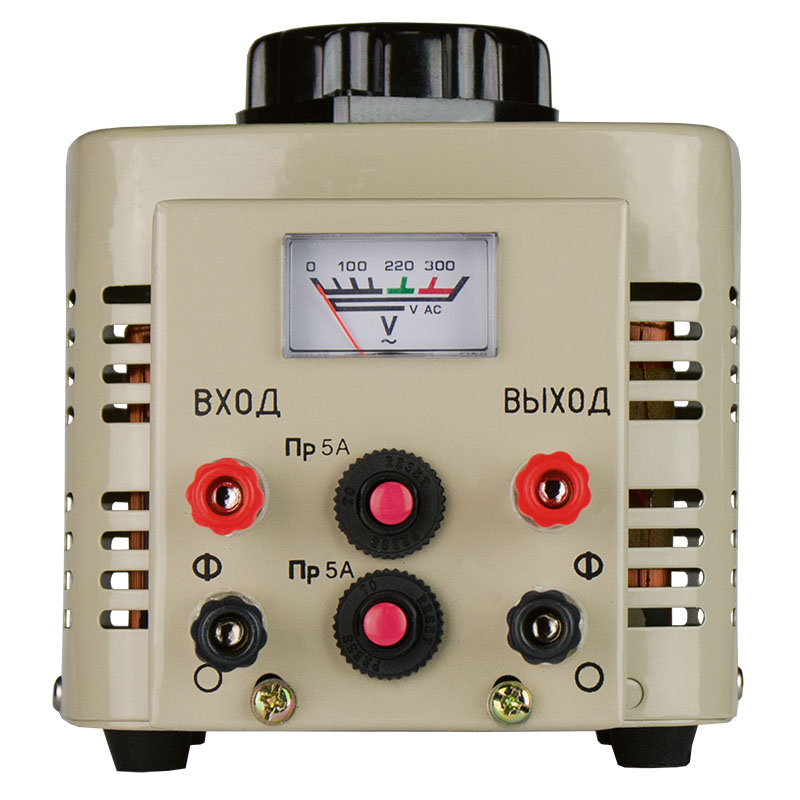

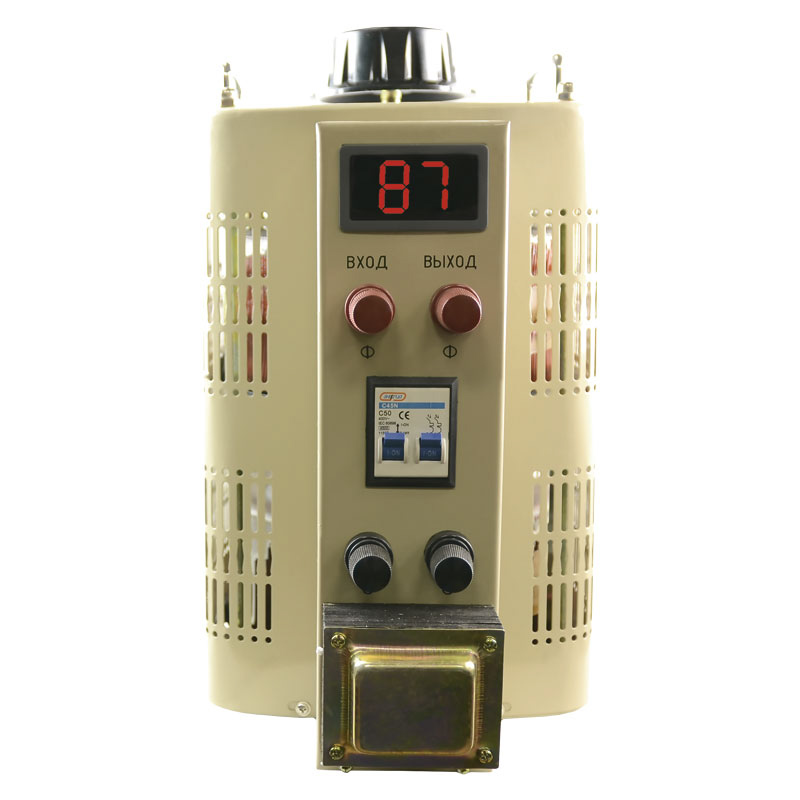

Корпус снабжен клеммами для подключения электрокабелей, вольтметром, автоматом защиты от перегрузки и коротких замыканий.

Регулирование напряжения в широких пределах при определенной мощности нагрузки обеспечивается изменением коэффициента трансформации. Изменение коэффициента трансформации происходит за счет перемещения контакта подключения нагрузки по обмотке трансформатора.

Автотрансформатор выполнен на тороидальном магнитопроводе с навитой на нем медной обмоткой, имеющей открытую (неизолированную) дорожку, обеспечивающую электрический контакт нагрузки с обмоткой при помощи скользящего контакта - угольной щетки.

При перемещении щетки по обмотке трансформатора изменяется коэффициент трансформации и, как следствие, действующее значение выходного напряжения. При коэффициенте трансформации равном 1, вся электрическая энергия передается в нагрузку гальванически.

Преимущества

  • Легкость и простота в эксплуатации
  • Наличие защиты от перегрузки и коротких замыканий
  • Цифровая индикация величины выходного напряжения

Применение

  • на производствах, где требуется регулирование напряжение
  • как дополнительное устройство к транзисторным самописцам, станкам
  • в научных лабораториях
  • на производствах, занимающихся проектированием и наладкой ТВ и другой бытовой техники
  • при испытаниях плавких предохранителей, регулировании реле, автоматов, ограничителей тока и др.
  • в нефтяной промышленности
  • во всех случаях, где требуется нестандартное напряжение.

Условия эксплуатации

  • окружающая среда невзрывоопасная, не содержащая токопроводящей и абразивной пыли, агрессивных паров и газов в концентрации, разрушающей металлы и изоляцию
  • атмосферное давление от 86 до 106,5 кПа
  • диапазон температуры окружающей среды от 0ºС до +40ºС
  • относительная влажность - не более 80%

Технические характеристики

Характеристика Значение
Число фаз 1
Частота сети, Гц 50 (60)
Номинальное входное напряжение, В 220
Выходное напряжение, В 0~250
Форма выходного сигнала синусоида
Сроки службы и хранения Назначенный срок службы изделия не менее 10 лет.
Гарантии изготовителя Гарантийный срок эксплуатации изделия устанавливается в размере 12-ти календарных месяцев со дня продажи.
Степень защиты от внешних воздействий по ГОСТ 14254-96 IP20

Характеристики продуктовой единицы

Артикул Единица измерения Штриход на единицу Высота без упаковки, мм Высота в упаковке, мм Длина без упаковки, мм Длина в упаковке, мм Ширина без упаковки, мм Ширина в упаковке, мм Вес нетто, кг Вес брутто, кг Объем единицы, м3
E0102-0007 шт 4680021528125 262 275 490 500 350 360 38 40 0.0495
22307 шт 4680021528132 505 520 395 405 395 415 50 53 0.087399
E0102-0018 шт 4680021528149 620 640 395 405 395 415 56 58 0.107568
E0102-0001 шт 4680021529405 130 150 136 146 150 156 2.6 3.6 0.0034164
E0102-0005 шт 4680021529443 300 315 272 282 272 292 16.7 18.7 0.02593836
E0102-0017 шт 4680021529450 450 470 350 360 350 370 37 39 0.062604
E0102-0009 шт 4680021529474 625 645 395 405 395 415 53 55 0.10840838
E0102-0010 шт 4680021529481 840 860 395 405 395 415 86.5 78.5 0.1445445

Характеристики транспортной упаковки

Артикул Количество в транспортной коробке Штрихкод на транспортную коробку Высота транспортной упаковки, мм Длина транспортной упаковки, мм Ширина транспортной упаковки, мм Вес нетто транспортный, кг Вес брутто транспортный, кг Объем транспортный, м3
E0102-0007 1 шт 4680021528125 275 500 360 40 44 0.0495
22307 1 шт 4680021528132 520 405 415 53 58.3 0.087399
E0102-0018 1 шт 4680021528149 640 405 415 58 63.8 0.107568
E0102-0001 упак (4 шт) 14680021529402 - - - - 14.4 -
E0102-0005 1 шт 4680021529443 315 282 292 18.7 20.57 0.02593836
E0102-0017 1 шт 4680021529450 470 360 370 39 42.9 0.062604
E0102-0009 1 шт 4680021529474 645 405 415 55 60.5 0.10840838
E0102-0010 1 шт 4680021529481 860 405 415 78.5 86.35 0.1445445
