Максимальная мощность, кВа:
Характеристики:
Название модели Энергия ЛАТР однофазный TDGC2-0.5кВА 2А (0-250V) Black Series
Артикул Е0102-0105
Максимальная мощность, кВа 0,5
Число фаз 1
Номинальное входное напряжение, В 220±5%
Частота сети, Гц 50 (60)
Выходное напряжение, В 0~250
Форма выходного сигнала синусоида
Максимальный входной ток, А 2
Максимальный выходной ток, А 2
Защита по току Автоматический предохранитель

Рекомендуемая розничная цена: 3 350 руб.

Где купить
О маркировке продукции

Полное описание

Лабораторный автотрансформатор (ЛАТР) серии TDGC, TSGC предназначен для плавного регулирования фазного напряжения от 0 до 300В под нагрузкой без разрыва цепи в однофазной сети 220В 50Гц.

ВНИМАНИЕ! Перед использованием изделия внимательно ознакомьтесь с данным руководством по эксплуатации. Предприятие-изготовитель гарантирует стабильную работу изделия при условии соблюдения всех требований, указанных в данной инструкции.

ВНИМАНИЕ! В вязи с тем, что прибор имеет широкую область применения, пользователь обязан самостоятельно провести оценку применимости ЛАТРа к выполнению необходимых задач.

Эксплуатация изделия допускается только квалифицированными специалистами. Не используйте ЛАТР для стабилизации напряжения, а также электропитания любых приборов бытового назначения. Для этих целей требуется другое оборудование.

Регулирование напряжения в широких пределах при определенной мощности нагрузки обеспечивается изменением коэффициента трансформации. Изменение коэффициента трансформации происходит за счет перемещения контакта подключения нагрузки по обмотке трансформатора.

Автотрансформатор выполнен на тороидальном магнитопроводе с навитой на нем медной обмоткой, имеющей открытую (неизолированную) дорожку, обеспечивающую электрический контакт нагрузки с обмоткой при помощи скользящего контакта – угольной щетки.

При перемещении щетки по обмотке трансформатора изменяется коэффициент трансформации и, как следствие, действующее значение выходного напряжения. При коэффициенте трансформации равном 1, вся электрическая энергия передается в нагрузку гальванически.

Преимущества

  • Легкость и простота в эксплуатации
  • Наличие защиты от перегрузки и коротких замыканий
  • Цифровая индикация величины выходного напряжения

Применение

  • на производствах, где требуется регулирование напряжение
  • как дополнительное устройство к транзисторным самописцам, станкам
  • в научных лабораториях
  • на производствах, занимающихся проектированием и наладкой ТВ и другой бытовой техники
  • при испытаниях плавких предохранителей, регулировании реле, автоматов, ограничителей тока и др.
  • в нефтяной промышленности
  • во всех случаях, где требуется нестандартное напряжение.

Условия эксплуатации

  • окружающая среда невзрывоопасная, не содержащая токопроводящей и абразивной пыли, агрессивных паров и газов в концентрации, разрушающей металлы и изоляцию
  • атмосферное давление от 86 до 106,5 кПа
  • диапазон температуры окружающей среды от 0ºС до +40ºС
  • относительная влажность - не более 80%

Технические характеристики

Характеристика Значение
Сроки службы и хранения Назначенный срок службы изделия не менее 10 лет.
Гарантии изготовителя Гарантийный срок эксплуатации изделия устанавливается в размере 12-ти календарных месяцев со дня продажи.
Степень защиты от внешних воздействий по ГОСТ 14254-96 IP20

Характеристики продуктовой единицы

Артикул Единица измерения Штрихкод на единицу Высота без упаковки, мм Длина без упаковки, мм Ширина без упаковки, мм Вес нетто, кг
E0102-0101 шт 4670026443400 165 233 233 6.2
E0102-0102 шт 4670026443424 185 275 275 7.8
E0102-0103 шт 4670026443448 205 290 290 10-Feb
E0102-0104 шт 4670026443462 255 370 370 16.5
Е0102-0105 шт 1467004670026447200 130 136 150 3,3
Е0102-0106 шт 4670026447217 540 236 355 49

Характеристики транспортной упаковки

Артикул Количество в транспортной коробке Штрихкод на транспортную коробку Высота транспортной упаковки, мм Длина транспортной упаковки, мм Ширина транспортной упаковки, мм Вес брутто транспортный, кг Объем транспортный, м3
E0102-0101 упак (2 шт) 4670026443417 - - - 15 -
E0102-0102 упак (2 шт) 4670026443431 - - - 16 -
E0102-0103 упак (2 шт) 4670026443455 - - - 21.6 -
E0102-0104 1 шт 4670026443462 270 380 380 17.3 0.038988
Е0102-0105 4 шт 14670026447207 440 335 175 14,4 0,026
Е0102-0106 1 шт 4670026447217 470 315 435 50 0,064

Видео

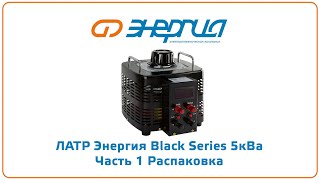

ЛАТР Энергия Black Series Часть 1. Распаковка
13:02

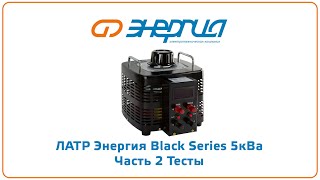

ЛАТР Энергия Black Series Часть 2. Тестирование
