Контакторы Энергия TSC5-D

Номинальный ток, А:

Характеристики:

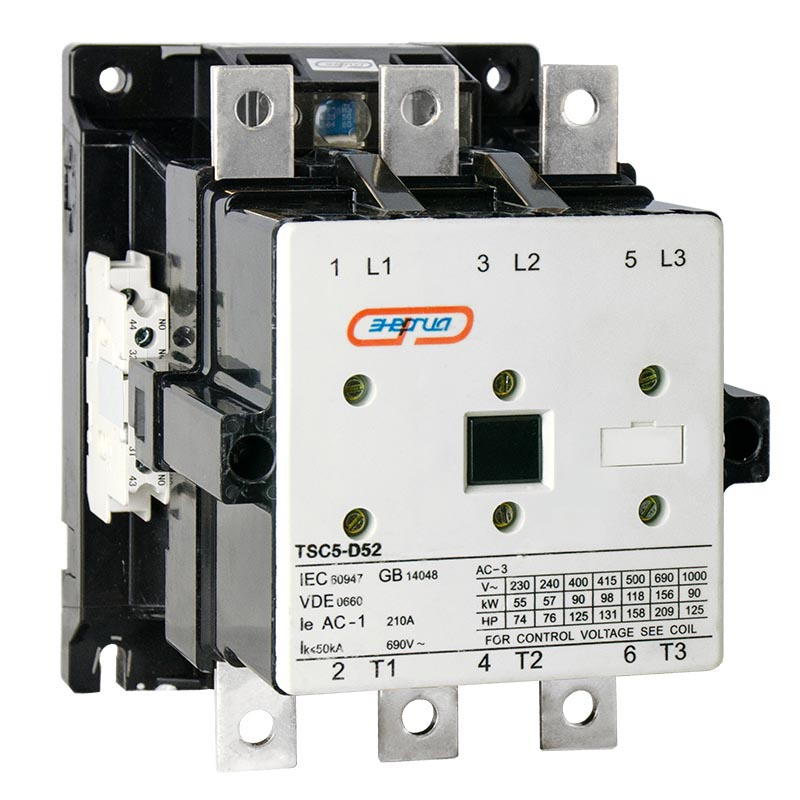

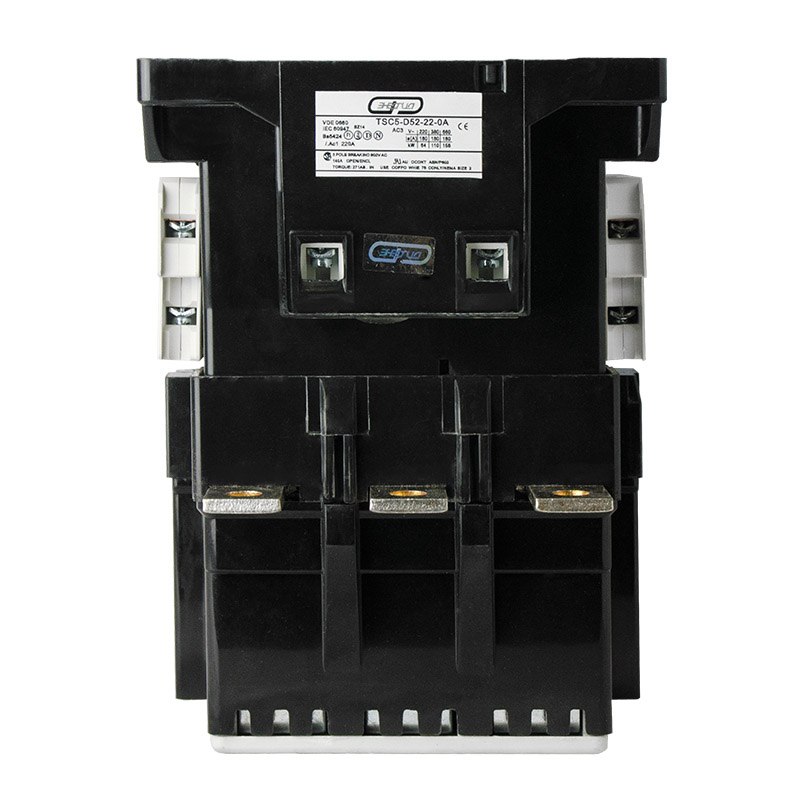

Название вариации Контактор Энергия TSC5-D52 180A 220V

артикул Е0808-0001

Номинальный ток, А АС3 = 170, АС4 = 160

Сечение подключаемых проводов, мм2 180

Диапазон рабочего номинального тока теплового компонента реле, А 180

Номинальная мощьность по категории АС3, кВт 380В = 90, 660В = 150

Номинальная мощьность по категории АС4, кВт 380В = 38, 660В = 66

Полное описание

Контакторы серии TSC5-D предназначены для установки в цепях переменного тока с номинальным напряжением до 660В (50/60Гц).

Контактор серии TSC5-D, работающий с токами от 180А и выше снабжен дугогасителями.

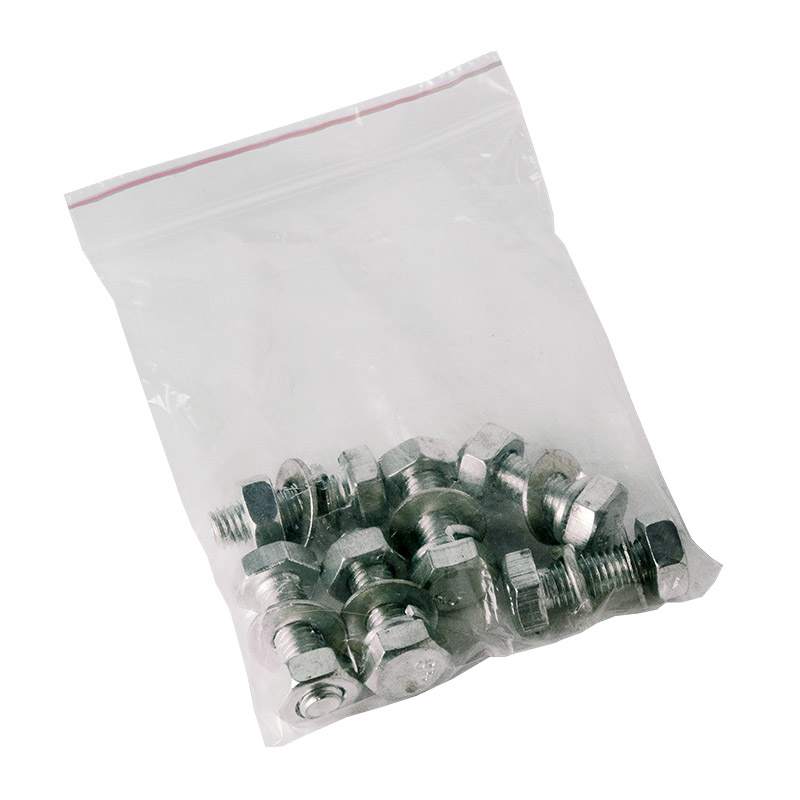

Все контакторы данной серии имеют крепежные отверстия, а контакторы для токов ниже 32А также могут устанавливаться на 35мм DIN-рейку.

У контакторов TSC5-D большая электрическая и механическая долговечность.

Особенности

Характерной особенностью этих контакторов является наличие задублированных размыкающих контактов.

При установке TSC5-D в трехфазной сети с напряжением 380В, ток нагрузки может достигать 630А.

Контактор серии TSC5-D в паре с тепловым реле TSR5 обеспечивает защиту управляемых электродвигателей от токов перегрузок и обрыва фазы.

Преимущества

Применяется в вентиляторах, насосах, печах, кранах-балках и в системах автоматического ввода резерва. Идеально подходит для подъемников и применений с высокой частотой переключений.

Технические характеристики

Характеристика	Значение
Номинальное напряжение, В	660
Максимальное напряжение, В	1000
Частота тока, Гц	50 (60)
Крепление	на болты, на DIN-рейку
Контакты	2НЗ+2НО
Условия эксплуатации, ⁰С	от -25 до +55
Сроки службы и хранения	Срок службы: 5 лет.
Гарантии изготовителя	Гарантийный срок эксплуатации: 12 месяцев.

Характеристики продуктовой единицы

артикул	Единица измерения	Штриход на единицу	Высота без упаковки, мм	Высота в упаковке, мм	Длина без упаковки, мм	Длина в упаковке, мм	Ширина без упаковки, мм	Ширина в упаковке, мм	Вес нетто, кг	Вес брутто, кг	Объем единицы, м3
Е0808-0001	шт	4680021522987	180	185	185	190	156	161	3.2178	3.25	0.005659
Е0808-0002	шт	4680021522994	180	185	185	190	156	161	5.5693	5.625	0.005659
Е0808-0003	шт	4650055238710	200	205	198	203	168	173	6.4356	6.5	0.007199
Е0808-0004	шт	4650055238727	200	205	222	227	183	188	9.901	10	0.008749

Характеристики транспортной упаковки

артикул	Количество в транспортной коробке	Штрихкод на транспортную коробку	Вес брутто транспортный, кг
Е0808-0001	упак (4 шт)	14680021522984	13.26
Е0808-0002	упак (4 шт)	-	22.95
Е0808-0003	упак (2 шт)	14650055238717	13.26
Е0808-0004	упак (2 шт)	14650055238724	20.4
