Контакторы Энергия КМИ (LC1-D)


Характеристики:

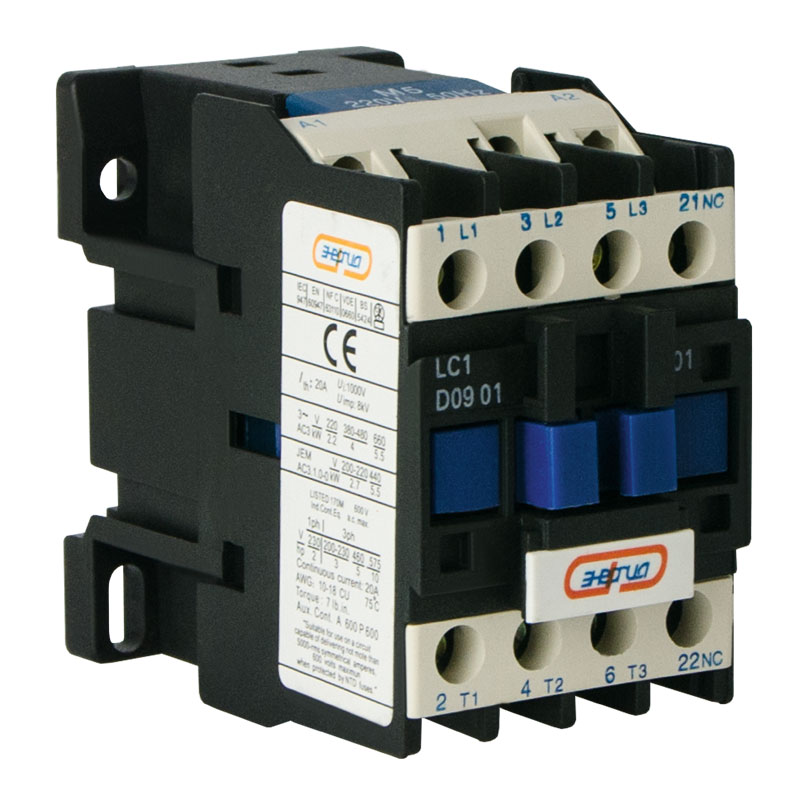

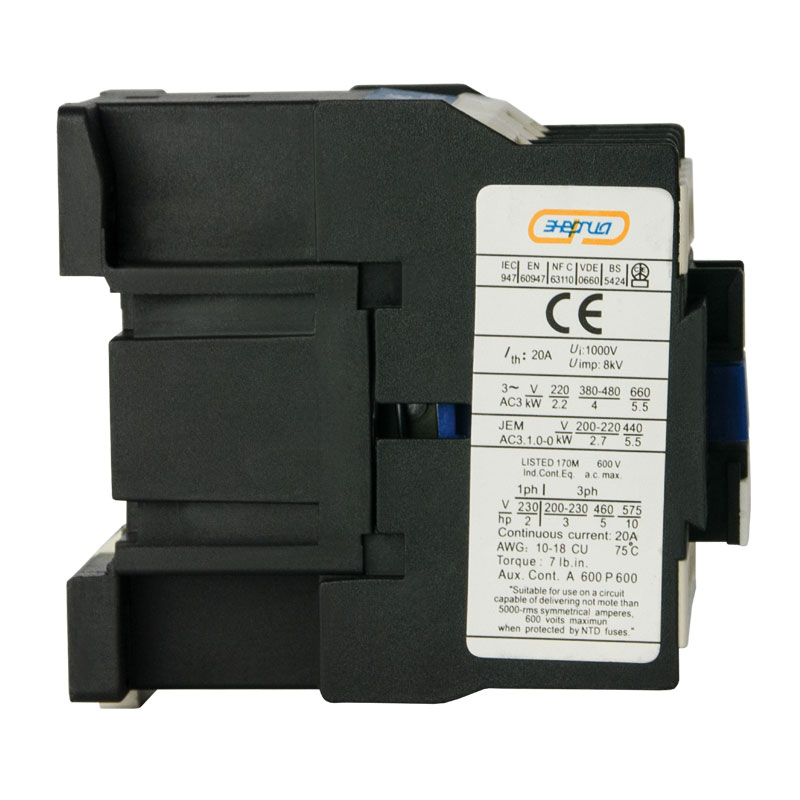

Название вариации Kонтактор Энергия LC1-D0901 9А 220V
артикул Е0801-0001
Номинальный ток, А 9 (NC)
Количество полюсов 3 или 4
Мощность 3х-фазных двигателей, кВт при напряжении 220/380В = 2,2 при напряжении 380/400В = 4,0 при напряжении 415В = 4,0 при напряжении 440В = 5,5 при напряжении 500В = 5,5 при напряжении 660/690В = 5,5
Мощность потребления при Un, ВА замыкания cosᵩ = 0,75 – 60 удержания cosᵩ = 0,3 – 7
Время коммутации, мс замыкание - 12-22 размыкание - 4-19
Предельная коммутационная способность, А 3000
Номинальный тепловой ток, А 20
Механическая износостойкость, циклов, не менее 15*10⁶
Электрическая износостойкость циклов, не менее 20*10⁴

Полное описание

Контакторы серии КМИ предназначены для работы в цепях переменного тока с номинальным напряжением до 500В (50/60Гц) и током нагрузки до 95А.

Контакторы серии КМИ позволяют осуществлять дистанционное управление в электрических цепях различного назначения в соответствии с техническими условиями установки и эксплуатации. При наличии тепловых реле контактор осуществляет защиту управляемых электродвигателей от перегрузок недопустимой продолжительности и от токов, возникающих при обрыве одной из фаз.

Принцип действия

Под воздействием электромагнитного поля втягивающей катушки возникающего при протекании через нее тока, происходит смыкание магнитной системы и преодолевается противодействие возвратной пружины и пружин контактных мостиков. Для предотвращения детонации предусмотрены массивные короткозамкнутые алюминиевые кольца, запресованные в полюсные наконечники неподвижной части мегнитной системы.

Установку контактора должен производить только квалифицированный специалист.

Рабочее положение контакторов вертикальное, с максимальным отклонением 5 градусов в любую сторону.

Особенности

Все исполнения на ток нагрузки до 40А имеют одну группу замыкающих или размыкающих контактов.

Исполнения на ток нагрузки свыше 40А - две группы (замыкающую и размыкающую).

Данный тип контакторов может комплектоваться дополнительными блоками контактов, таймерами задержки времени, механическими блокировками термореле.

Преимущества

Широкий спектр применения в управлении:

  • вентляторами
  • насосами
  • тепловыми завесами
  • печами
  • кран-балками
  • станками
  • освещением в системах автоматического ввода резерва

Технические характеристики

Характеристика Значение
Номинальное напряжение изоляции, В 660
Коммутационная износоустойчивость, циклов 20*10⁶
Контакты 3П+НО 3П+НЗ НО+НЗ
Диапазон напряжения управления замыкание – (0,8-1,1) Un размыкание – (0,3-0,6) Un
Сроки службы и хранения Срок службы: 5 лет.
Гарантии изготовителя Гарантийный срок эксплуатации: 12 месяцев.

Характеристики продуктовой единицы

артикул Единица измерения Штриход на единицу Высота без упаковки, мм Высота в упаковке, мм Длина без упаковки, мм Длина в упаковке, мм Ширина без упаковки, мм Ширина в упаковке, мм Вес нетто, кг Вес брутто, кг Объем единицы, м3
Е0801-0001 шт 4650055230837 76 81 82 87 47 52 0.3426 0.346 0.000366
Е0801-0002 шт 4650055230851 76 81 82 87 47 52 0.3426 0.346 0.000366
Е0801-0003 шт 4650055230875 76 81 82 87 47 52 0.3426 0.346 0.000366
Е0801-0004 шт 4650055230899 76 81 82 87 47 52 0.3426 0.346 0.000366
Е0801-0005 шт 4650055230912 76 81 87 92 47 52 0.3762 0.38 0.000388
Е0801-0006 шт 4650055230936 76 81 87 92 47 52 0.3762 0.38 0.000388
Е0801-0007 шт 4650055230950 86 91 95 100 57 62 0.5545 0.56 0.000583
Е0801-0008 шт 4650055230974 86 91 95 100 57 62 0.5545 0.56 0.000583
Е0801-0009 шт 4650055230998 86 91 100 105 57 61 0.5545 0.56 #ССЫЛКА!
Е0801-0010 шт 4650055231018 86 91 100 105 57 61 0.5545 0.56 #ССЫЛКА!
Е0801-0011 шт 4650055231148 129 134 116 121 77 82 1.2376 1.25 0.00133
Е0801-0012 шт 4650055231032 129 134 116 121 77 82 1.2248 1.237 0.00133
Е0801-0013 шт 4650055231056 129 134 116 121 77 82 1.2248 1.237 0.00133
Е0801-0014 шт 4650055233029 129 134 127 132 87 92 1.4851 1.5 0.001627
Е0801-0015 шт 4650055233036 129 134 127 132 87 92 1.4228 1.437 0.001627

Характеристики транспортной упаковки

артикул Количество в транспортной коробке Штрихкод на транспортную коробку Вес брутто транспортный, кг
Е0801-0001 упак (50 шт) 14650055230834 17.646
Е0801-0002 упак (50 шт) 14650055230858 17.646
Е0801-0003 упак (50 шт) 14650055230872 17.646
Е0801-0004 упак (50 шт) 14650055230896 17.646
Е0801-0005 упак (50 шт) 14650055230919 19.38
Е0801-0006 упак (50 шт) 14650055230933 19.38
Е0801-0007 упак (50 шт) 14650055230957 28.56
Е0801-0008 упак (50 шт) 14650055230971 28.56
Е0801-0009 упак (50 шт) 14650055230995 28.56
Е0801-0010 упак (50 шт) 14650055231015 28.56
Е0801-0011 упак (20 шт) 14650055231145 25.5
Е0801-0012 упак (20 шт) 14650055231039 25.2348
Е0801-0013 упак (20 шт) 14650055231053 25.2348
Е0801-0014 упак (16 шт) 14650055233026 24.48
Е0801-0015 упак (16 шт) 14650055233033 23.45184
