Изоляторы Энергия SM

U пробоя, кВ:
Предел прочности на разрыв, кг:
Характеристики:

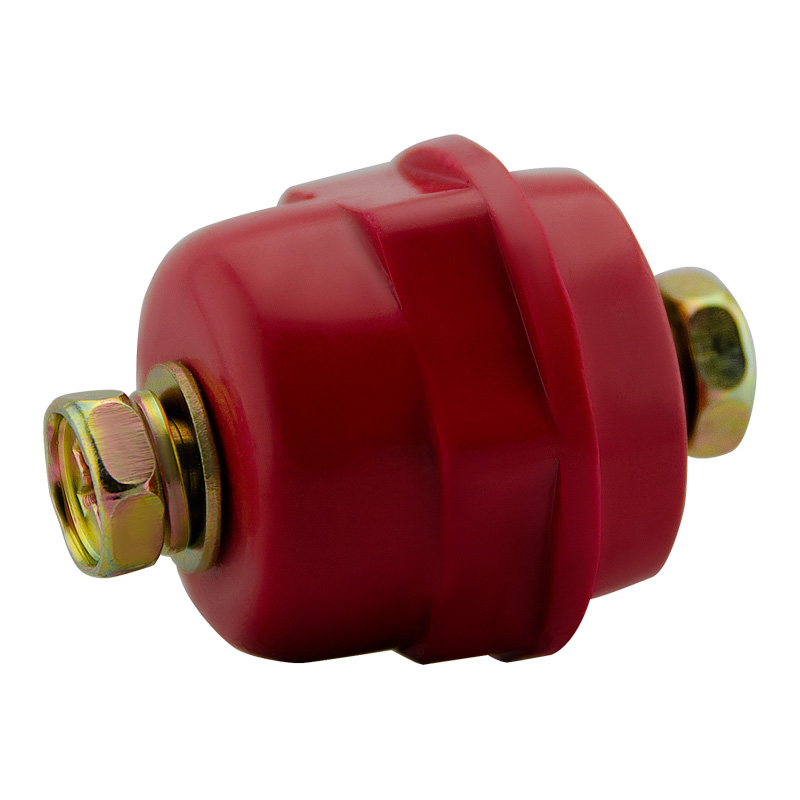

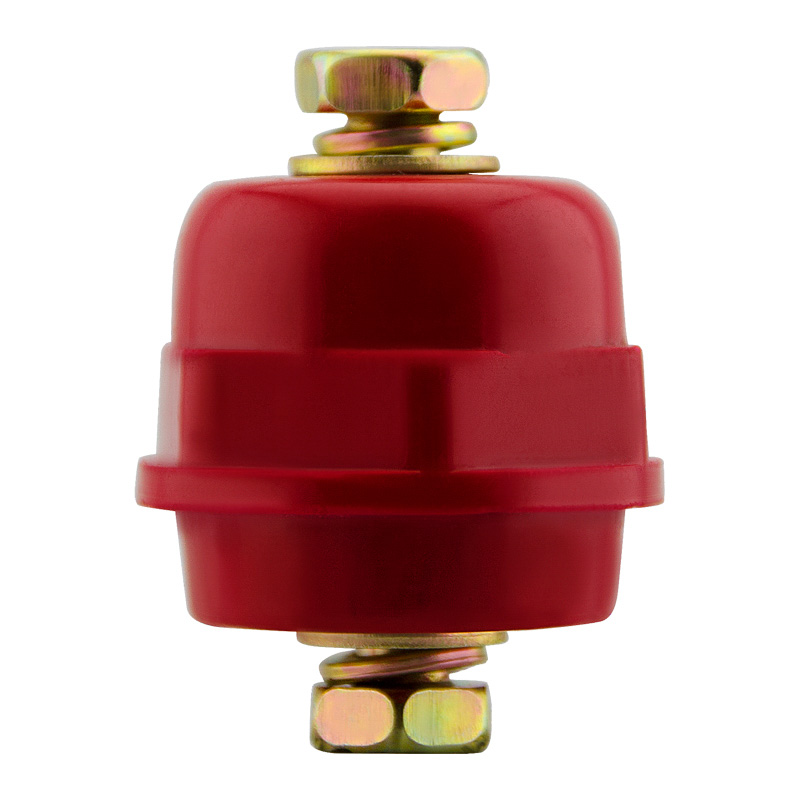

Название вариации Изолятор Энергия SM-25 6 kV
артикул Е0510-0001
Габаритные особенности внутренний диаметр - 24; глубина болта - 8; диаметр болта - 6; внешний диаметр - 27
U пробоя, кВ 6
Крутящий момент затяжки, Нм 5
Предел прочности на разрыв, кг 226,8

Полное описание

Изоляторы серии SM применяются для крепления токопроводящих шин внутри силовых шкафов или других устройств, для неподвижной фиксации и изоляции частей, находящихся под напряжением, от корпуса и панелей сборки.

Технические характеристики

Характеристика Значение
Тип монтажа Изолятор крепится с одной стороны с помощью болта к монтажной пластине или корпусу, с другой стороны к изолятору крепится токоведущая шина. Каждая шина устанавливается минимум на двух изоляторах.
Сроки службы и хранения Срок службы: 5 лет.
Гарантии изготовителя Гарантийный срок эксплуатации: 12 месяцев.

Характеристики продуктовой единицы

артикул Единица измерения Штриход на единицу Высота без упаковки, мм Высота в упаковке, мм Длина без упаковки, мм Длина в упаковке, мм Ширина без упаковки, мм Ширина в упаковке, мм Вес нетто, кг Вес брутто, кг Объем единицы, м3
Е0510-0001 шт 4650055230677 25 26 27 28 27 28 0.07921 0.08 0.00002
Е0510-0002 шт 4650055230691 30 31 32 33 32 33 0.06683 0.0675 0.000034
Е0510-0003 шт 4650055230714 35 36 32 33 32 33 0.06931 0.07 0.000039
Е0510-0004 шт 4650055230738 40 41 40 42 40 41 0.10396 0.105 0.000071
Е0510-0005 шт 4650055230752 51 52 36 53 36 37 0.09901 0.1 0.000102
Е0510-0006 шт 4650055230776 76 77 50 78 50 51 0.25743 0.26 0.000306

Характеристики транспортной упаковки

артикул Количество в транспортной коробке Штрихкод на транспортную коробку Вес брутто транспортный, кг
Е0510-0001 упак (10 шт) 4650055230684 0.88
Е0510-0002 упак (10 шт) 4650055230707 0.7425
Е0510-0003 упак (10 шт) 4650055230721 0.77
Е0510-0003 упак (300 шт) 14650055230711 23.1
Е0510-0004 упак (10 шт) 4650055230745 1.155
Е0510-0004 упак (200 шт) 14650055230735 23.1
Е0510-0005 упак (10 шт) 4650055230769 1.1
Е0510-0005 упак (200 шт) 14650055230759 22
Е0510-0006 упак (10 шт) 4650055230783 2.86
