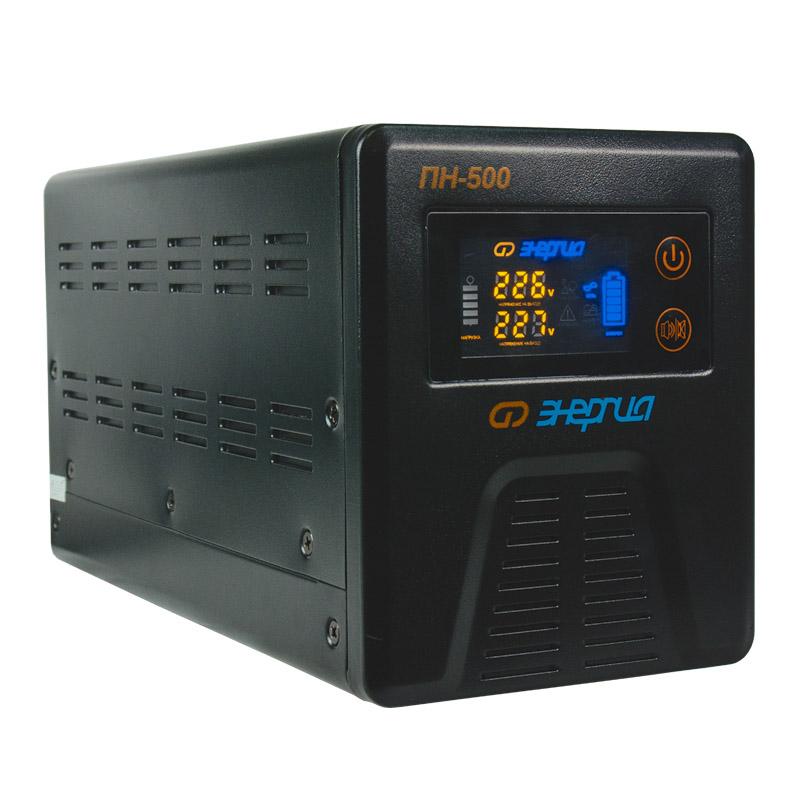

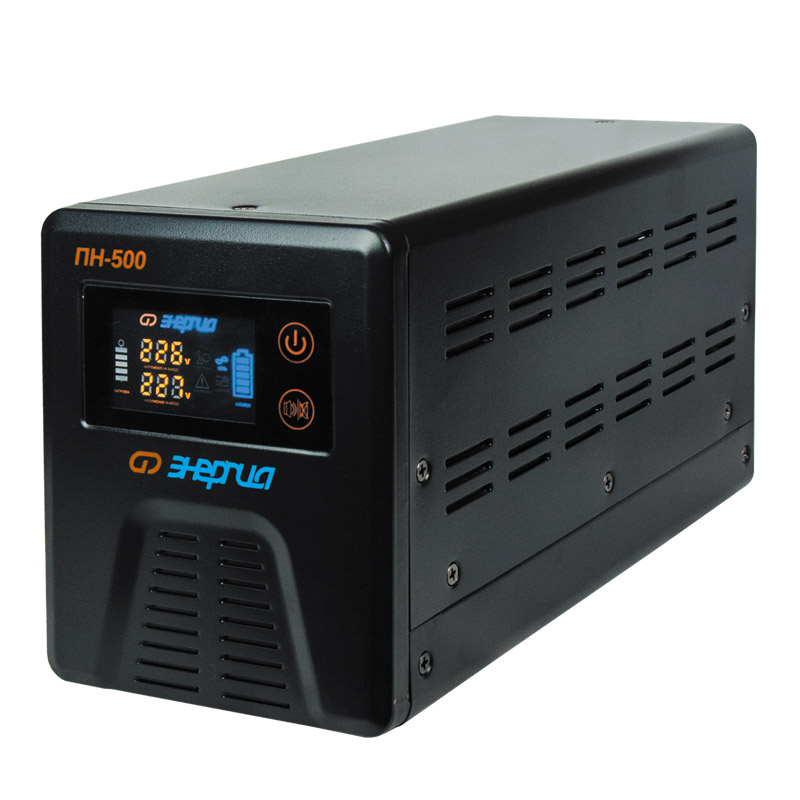

Источники бесперебойного питания Энергия напольные с цветным дисплеем


Номинальная мощность, ВА/Вт:
Характеристики:
Название вариации ИБП Энергия ПН 500
артикул Е0201-0034
Номинальная мощность, ВА/Вт 500/300
Напряжение батареи аккумулятора, В 12

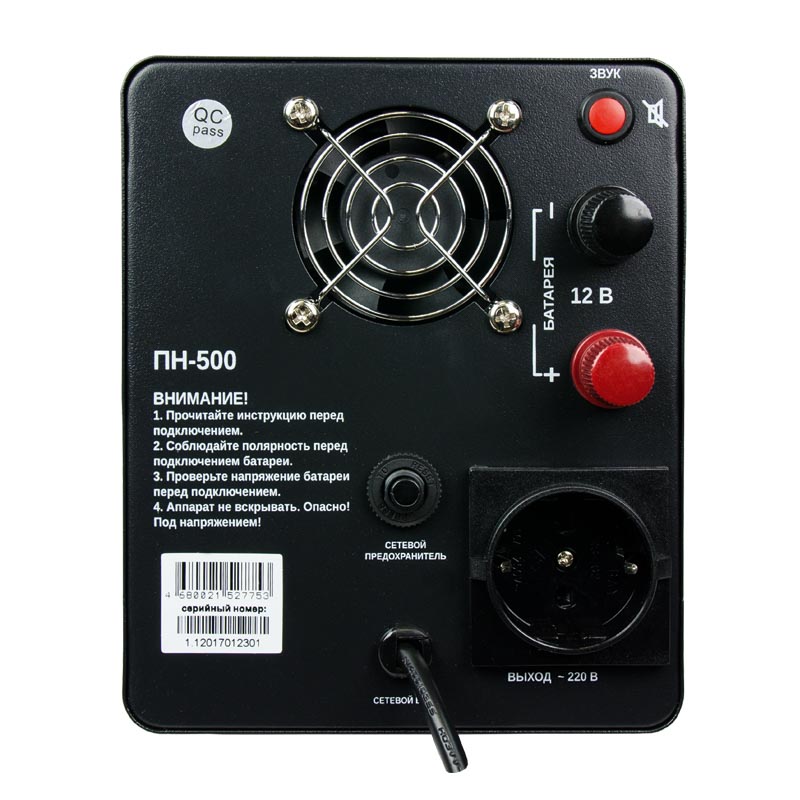

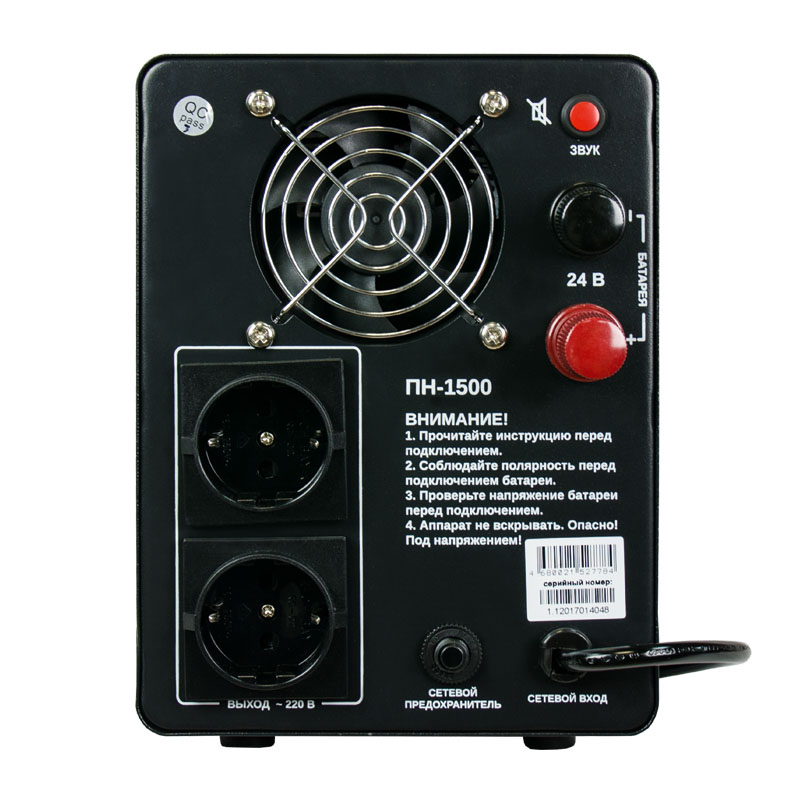

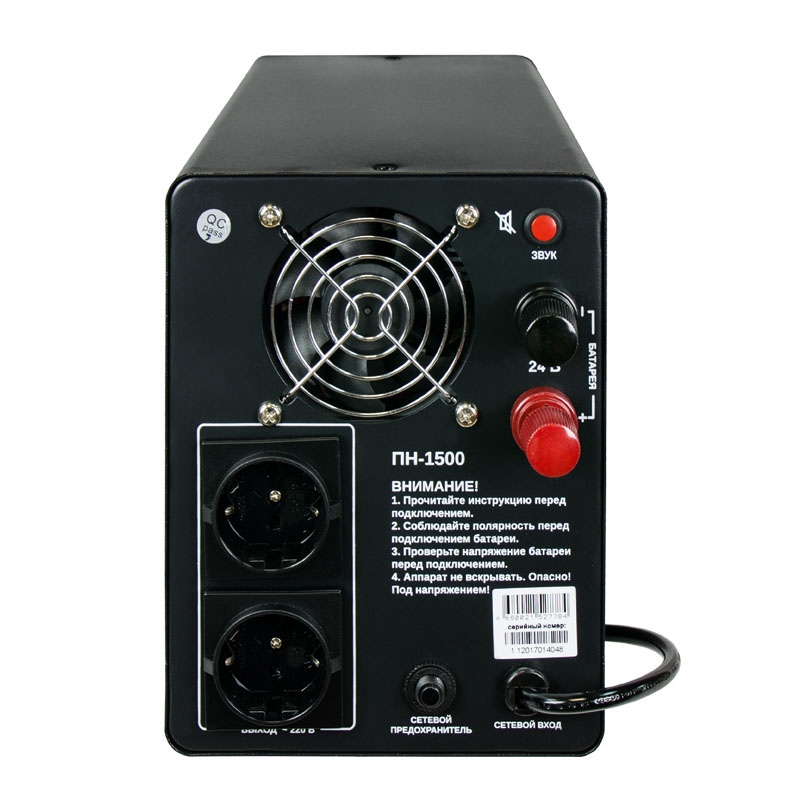

Способ подклчюения. Входная цепь цепь DC - винтовые клеммы цепь AC - сетевой кабель 220В типа “F“
Способ подключения. Выходная цепь Розетка 220В типа “F“

Полное описание

Инверторный преобразователь постоянного тока в переменный со встроенным релейным однофазным стабилизатором напряжения переменного тока серии ПН предназначен для стабилизации переменного напряжения от сети централизованного электроснабжения для потребителей бытового и аналогичного назначения, а также обеспечения автономного электропитания потребителей при отключении централизованного сетевого напряжения в инверторном режиме от внешних источников постоянного тока путем преобразования его в переменный ток строго синусоидальной формы в выходной цепи потребителей. Использование изделия в промышленных средах с повышенной опасностью категорически запрещено.

Изделие соответствует требованиям российских и международных стандартов. Технические условия и нормативная база на изделие устанавливаются стандартом предприятия Компании-продавца.

При полном пропадании питания прибор находится в режиме преобразователя постоянного сигнала в переменный (инверторный режим). Он преобразует постоянное напряжение (12, 24 или 48 вольт) аккумуляторной батареи в переменное напряжение 220 Вольт, которое подается к потребителям. При этом форма сигнала, который имеется на выходе – это чистая синусоида, то есть идеальный сигнал, обеспечивающий безотказную работу даже самого высокоточного оборудования.

При появлении напряжения в сети происходит переключение прибора из инверторного режима в режим стабилизации. Он начинает работать как стабилизатор напряжения релейного типа с диапазоном входных напряжения 155-275 Вольт и с точностью ±10%. Одновременно с этим происходит зарядка аккумуляторной батареи.

В инверторном режиме прибор потребляет энергию подключенного к нему аккумулятора, либо аккумуляторной батареи.

Инверторы «Энергия» серии ПН подключаются к внешнему аккумулятору. Один из удобных вариантов – использование 12 вольтовой аккумуляторной батареи. Использование внешнего аккумулятора дает ощутимые преимущества по сравнению со встроенным:

  • Нет необходимости обращаться в сервисный цент по поводу замены старого аккумулятора на новый
  • Есть возможность подобрать именно тот аккумулятор, который подходит для конкретного потребителя, можно собрать батарею аккумуляторов для достижения желаемой емкости
  • Сам инвертор портативен, удобен для транспортировки. Имеются как напольные, так и настенные исполнения

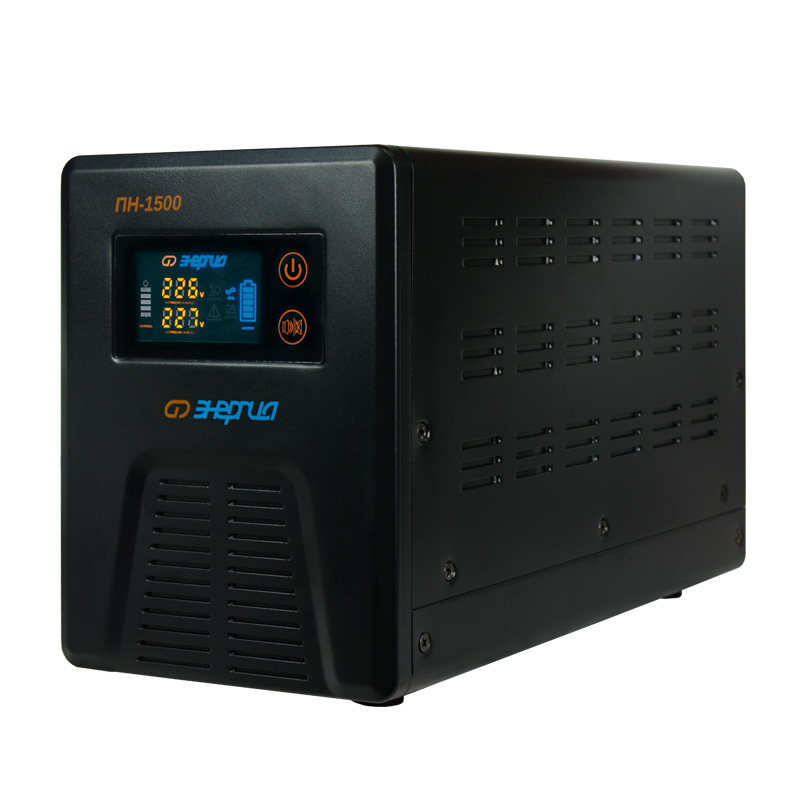

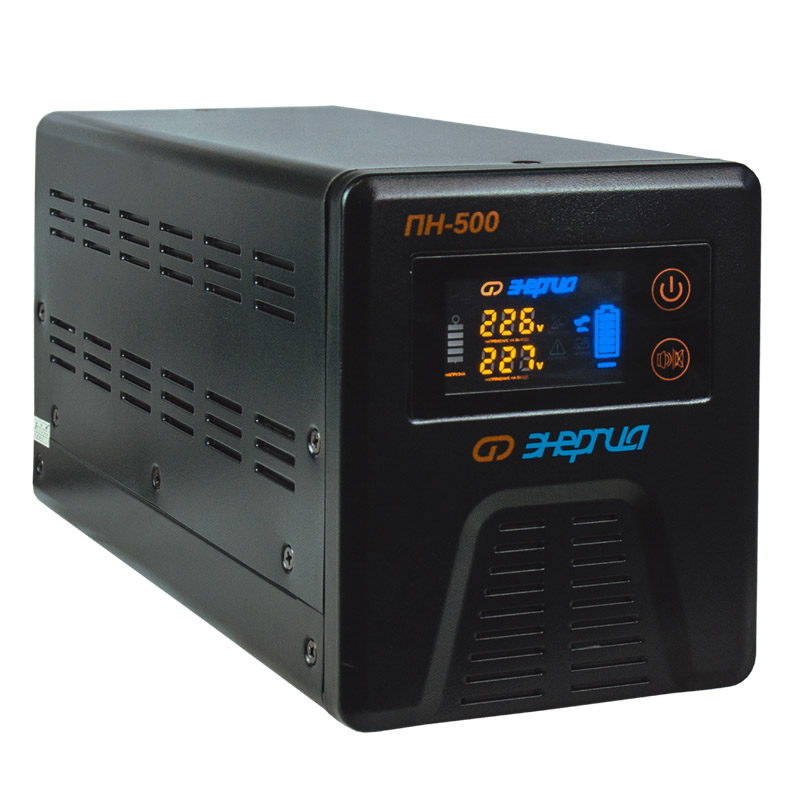

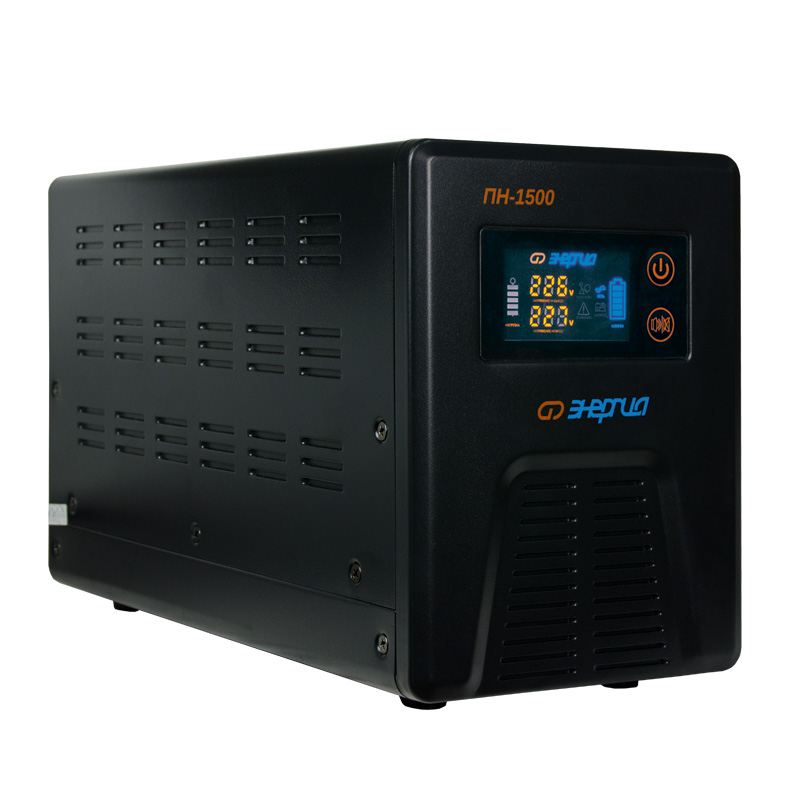

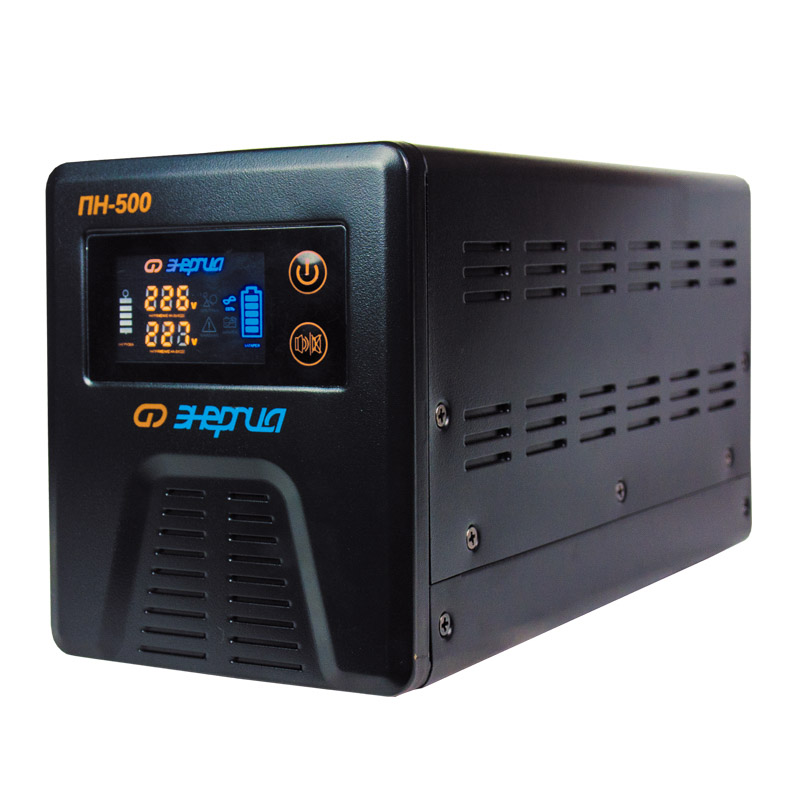

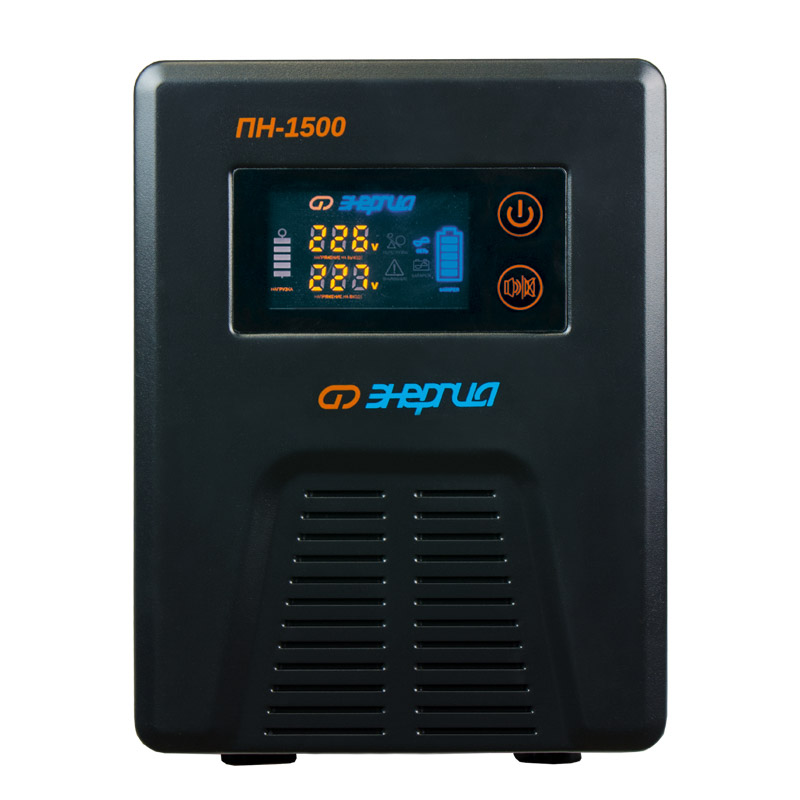

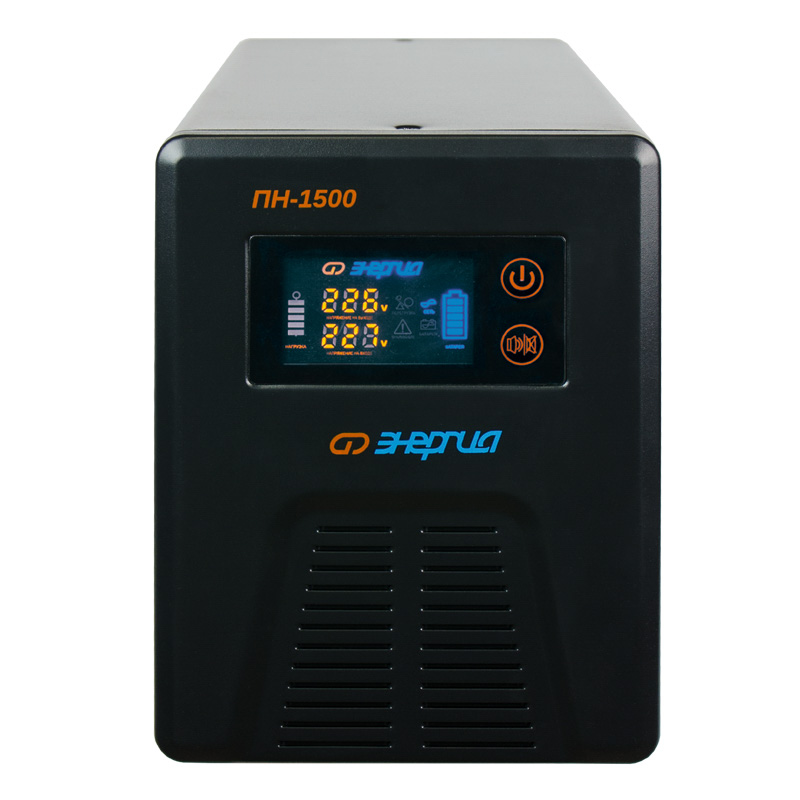

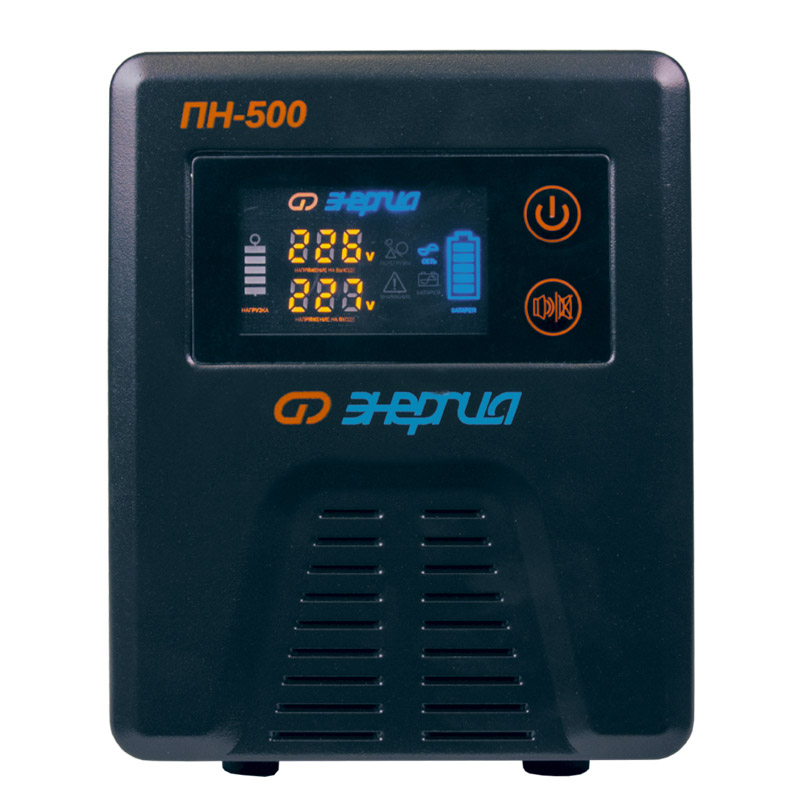

  • Передняя панель прибора снабжена элегантным ЖК дисплеем, информирующим о параметрах электросети, степени разряда АКБ. Звуковой сигнал оповещает о включении/отключении прибора, о работе в инверторном режиме, о внештатных ситуациях в сети.

Преимущества

  • Встроенный стабилизатор напряжения
  • Обеспечение автономного электропитания
  • Чистый синусоидальный сигнал
  • Удобный интерфейс с жк-дисплеем
  • Звуковой сигнал
  • Малые габариты и вес

Виды защиты

8 ВИДОВ ЗАЩИТЫ

  1. от повышенного напряжения
  2. от пониженного напряжения
  3. от перегрева трансформатора аварийная
  4. батарей аккумуляторов от неправильной полярности подключения
  5. батарей аккумуляторов перезаряда
  6. батарей аккумуляторов глубокого разряда
  7. батарей аккумуляторов от короткого замыкания
  8. от перегрузки по току

Технические характеристики

Характеристика Значение
Число фаз 1
Номинальное выходное напряжение при питании от сети (sin), В 220В±10% (198...242В)
Номинальное выходное напряжение в инверторном режиме (sin), В 220В±3%
Номинальная частота выходного напряжения при питании от сети, Гц 45...65±2
Номинальная частота выходного напряжения в инверторном режиме, Гц 50 ±3%
Мощность, коэффициент мощности нагрузки инвертора и модуля стабилизатора в диапазоне входного сетевого напряжения, В, ВА 190-260
Порог защиты от перегрузки по мощности (откл 30с), % 110≤Р≤120
Порог защиты от перегрузки по мощности в инверторном режиме (откл 2с), % ≤120
Порог защиты от перегрузки в инверторном режиме (мгновенное отключение), % ≥260
Порог защиты от перегрузки в режиме стабилизации термозащита (ºС) ≥120
Порог защиты от перегрузки в режиме стабилизации по току автоматический выключатель
Коэффициент полезного действия, % 98
Форма сигнала на выходе Чистая синусоида
Диапазон входного напряжения сети, В 155-275
Принцип работы инвертора ШИМ преобразователь DC/AC с ЦПУ и выходным силовым изолированным трансформатором 50Гц
Принцип работы стабилизатора напряжения Автотрансформаторный релейный коммутационный
Принцип работы зарядного модуля ШИМ преобразователь DC/AC
Принцип работы ЦПУ Центральное процессорное устройство управления режимами работы и индикацией
Способ охлаждения Воздушное конвекционное и принудительное
Коэффициент мощности нагрузки, отн. Ед 0...1
Время переключения режимов, мс, не более ≤8
Тип батареи Свинцово-кислотная необслуживаемая тип AGM
Емкость батареи 40-200Ач
Время зарядки, час 8~15 час 90% ёмкости
Крепление Универсальное
Условия эксплуатации температура эксплуатации, ºС: -5…+40 температура хранения, ºС: -15…+45
Сроки службы и хранения Назначенный срок службы изделия – 10 лет
Гарантии изготовителя Гарантийный срок эксплуатации изделия устанавливается в размере 12-ти календарных месяцев со дня продажи.
Степень защиты от внешних воздействий по ГОСТ 14254-96 IP20
Встроенные средства защиты от косвенного прикосновения Заземлитель
Внешние средства защиты от косвенного прикосновения Обязательные средства защиты от косвенного прикосновения во входной цепи инвертора – УЗО (АВДТ) на дифференциальный ток 30мА Рекомендуемые средства защиты от косвенного прикосновения в выходной цепи инвертора – разъемы с УЗО (АВДТ) на дифференциальный ток 30мА
Функции защиты Защита от повышенного напряжения с переходом на резервное питание от батареи : Uвх. ≥ 275 В Защита от пониженного напряжения с переходом на резервное питание от батареи: Uвх. ≤ 155 В Защита от перегрева трансформатора аварийная, откл. при T ≥ 120 °С Защита батарей аккумуляторов. Система автоматического определения реальной емкости батареи: от неправильной полярности подключения (плавкий предохранитель и защитное реле), перезаряда, глубокого разряда, режим тренировки при сульфатации, короткого замыкания Защита от перегрузки по току: автоматический выключатель и электронная защита
Материал корпуса металл

Характеристики продуктовой единицы

артикул Штрихкод на индивидуальную упаковку Высота без упаковки, мм Высота в упаковке, мм Длина без упаковки, мм Длина в упаковке, мм Ширина без упаковки, мм Ширина в упаковке, мм Вес нетто, кг Вес брутто, кг Объем единицы, м3
Е0201-0034 4680021527753 190 195 375 380 205 210 5.5 5.56 0.0156
Е0201-0036 4680021527777 200 205 410 415 250 255 9.8 9.9 0.0217
Е0201-0037 4680021527784 200 205 415 420 250 255 10 10.1 0.022

Характеристики транспортной упаковки

артикул Количество в транспортной коробке Штрихкод на транспортную коробку Вес брутто транспортный, кг
Е0201-0034 упак (4 шт) 14680021527750 24.442
Е0201-0036 упак (2 шт) 14680021527774 21.7756
Е0201-0037 упак (2 шт) 14680021527781 22.22
