Модули автоматического ввода резерва Энергия


Номинальное рабочее напряжение, В:
Характеристики:

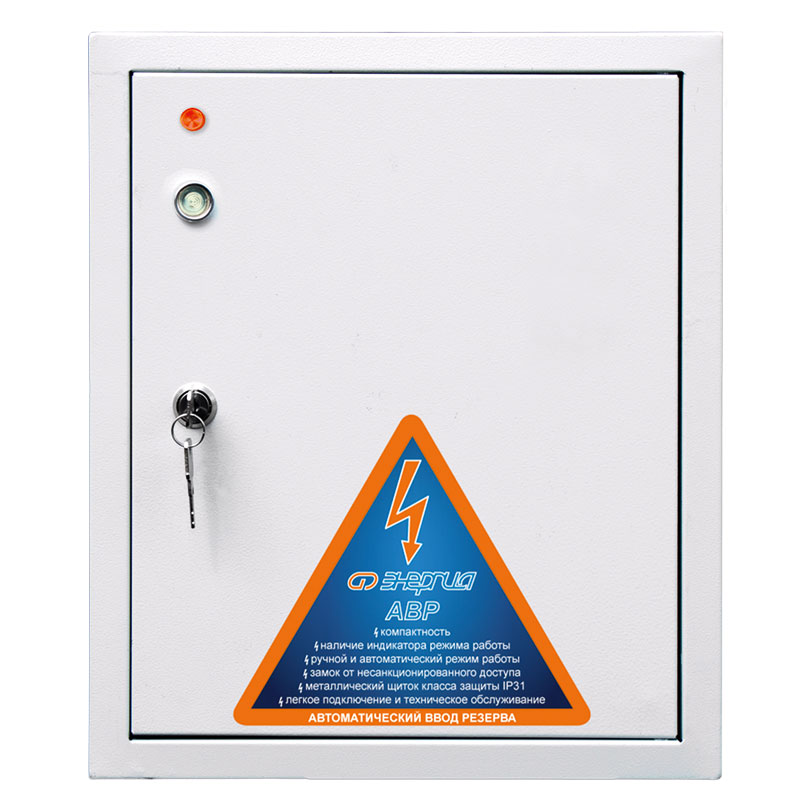

Название вариации Автоматический ввод резерва Энергия АВР 1
артикул Е0101-0137
Номинальное рабочее напряжение, В 220
Количество полюсов 2
Номинальный ток тепловых расцепителей 63
Напряжение срабатывания, основной-резервный, В 77
Напряжение возврата, резервный-основной, В 187
Максимальный ток вывода дополнительных контатов, В 1
Напряжение на выводах дополнительных контактов, В Фазное напряжение сети
Механизм переключения АВР Электромотор
Количество подключаемых линий 2

Полное описание

Основное предназначение модуля АВР — обеспечение потребителей резервным питанием при отключении основного источника электроснабжения, вызванного различными аварийными ситуациями в сети. Оборудование автоматического ввода резерва широко применяется как в быту (частные дома, дачи), так и на производственных предприятиях. Модуль АВР может работать как в ручном, так и в автоматическом режиме.

Автоматический режим

При пропадании напряжения на клеммах основного источника питания происходит автоматическое переключение питания нагрузки на резервный источник.

После восстановления напряжения на клеммах основного источника питания, происходит автоматическое переключение питания нагрузки на основной источник.

Время автоматического переключения 4-6 секунд.

Ручной режим

В этом режиме переключение питания с основного источника на резервный и обратно осуществляется вручную поворотом рукоятки.

Наличие напряжения на вводах питания и на нагрузке сигнализируется красными светодиодными индикаторами в верхней части исполнительного модуля.

В автоматическом режиме работы АВР необходимым условием является наличие напряжения в резервной линии. В этом случае при пропадании напряжения в основной линии будет происходить переключение нагрузки на резервный источник. В случае если включение резервного источник питания (например генератора) предусмотрено только на время аварийной ситуации, а в штатном режиме резервный источник отключен – необходимо выбрать ручной режим работы.

Преимущества

  • Ручной и автоматический режим работы
  • Легкое подключение и техническое обслуживание
  • Компактный
  • Наличие индикаторов режима работы
  • Надежный замок от несанкционированного доступа
  • Класс защиты IP31

Технические характеристики

Характеристика Значение
Максимально допустимое импульсное напряжение (Ui)~, В 660
Время автоматического переключения, секунд 4-6
Частота, Гц 50 / 60
Номинальный ток, А 63
Условия эксплуатации от -10 до + 50
Сроки службы и хранения Назначенный срок службы изделия не менее 10 лет.
Гарантии изготовителя Гарантийный срок эксплуатации изделия устанавливается в размере 12-ти календарных месяцев со дня продажи.

Характеристики продуктовой единицы

артикул Единица измерения Штриход на единицу Высота без упаковки, мм Высота в упаковке, мм Длина без упаковки, мм Длина в упаковке, мм Ширина без упаковки, мм Ширина в упаковке, мм Вес нетто, кг Вес брутто, кг Объем единицы, м3
Е0101-0137 шт 4680021523786 325 330 345 350 210 215 6.4 6.464 0.0248325
Е0101-0187 шт 4680021523793 305 310 610 615 290 295 7 7.07 0.05624175

Характеристики транспортной упаковки

артикул Количество в транспортной коробке Штрихкод на транспортную коробку Вес брутто транспортный, кг
Е0101-0137 1 шт 4680021523786 7.1104
Е0101-0187 1 шт 4680021523793 7.777
