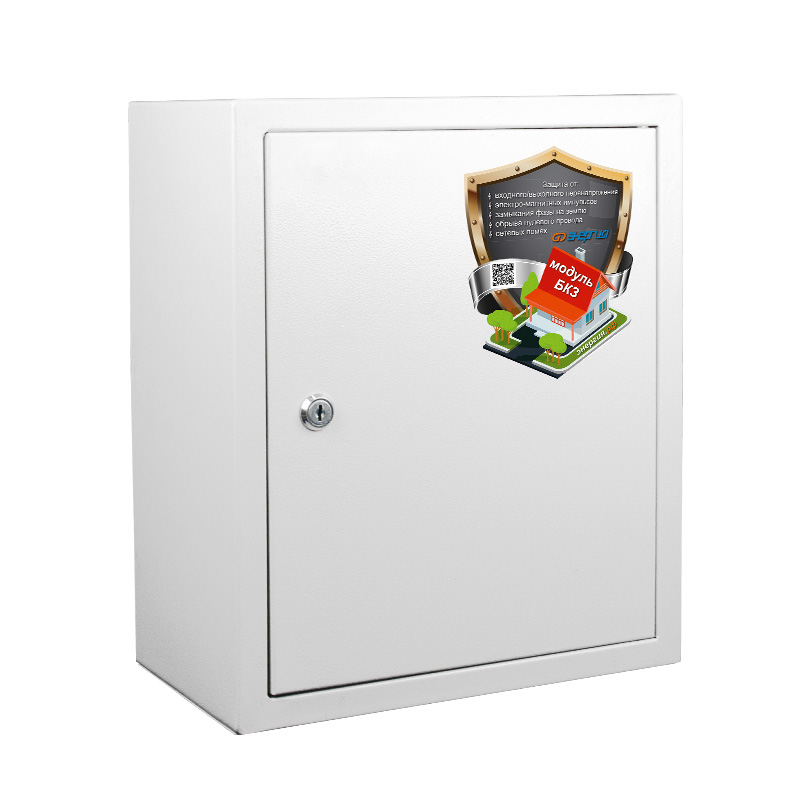

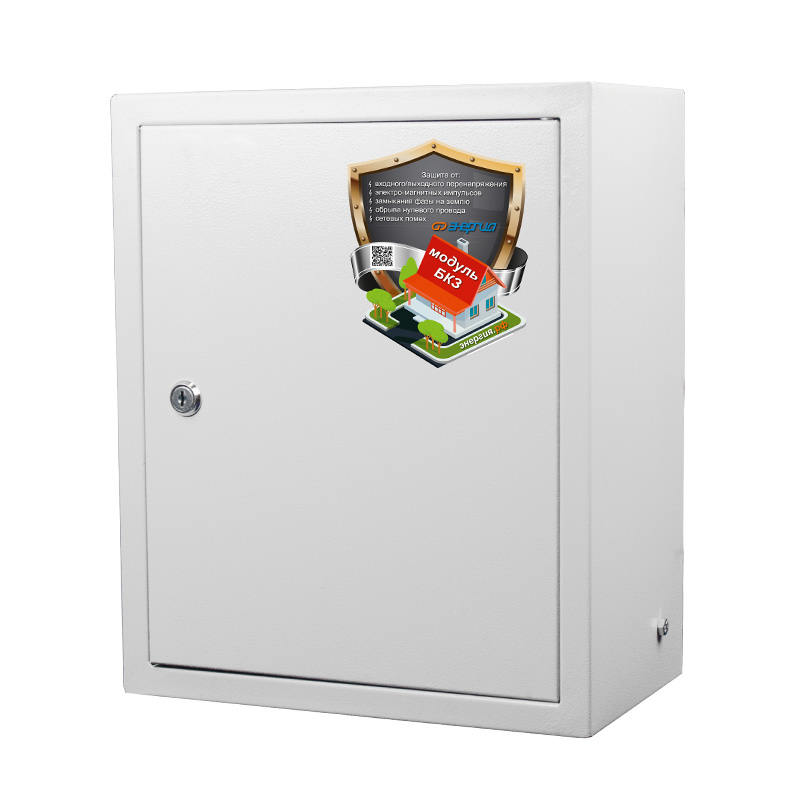

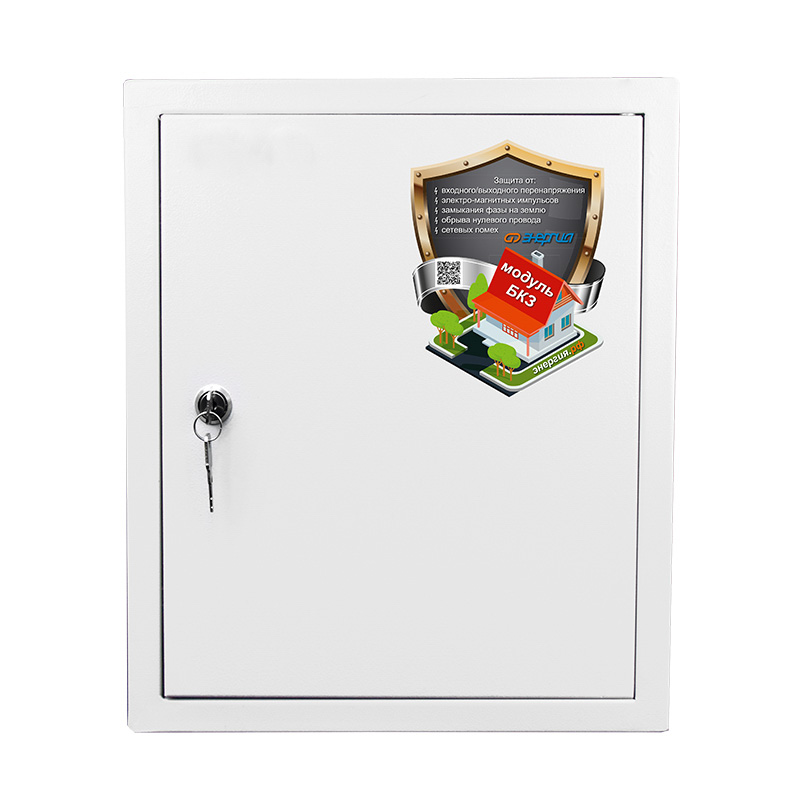

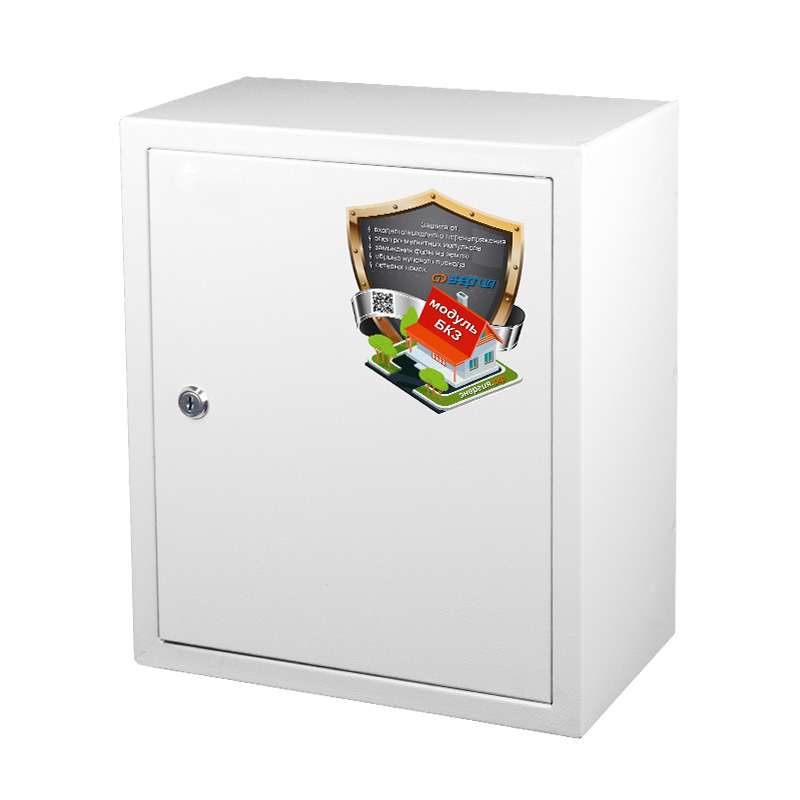

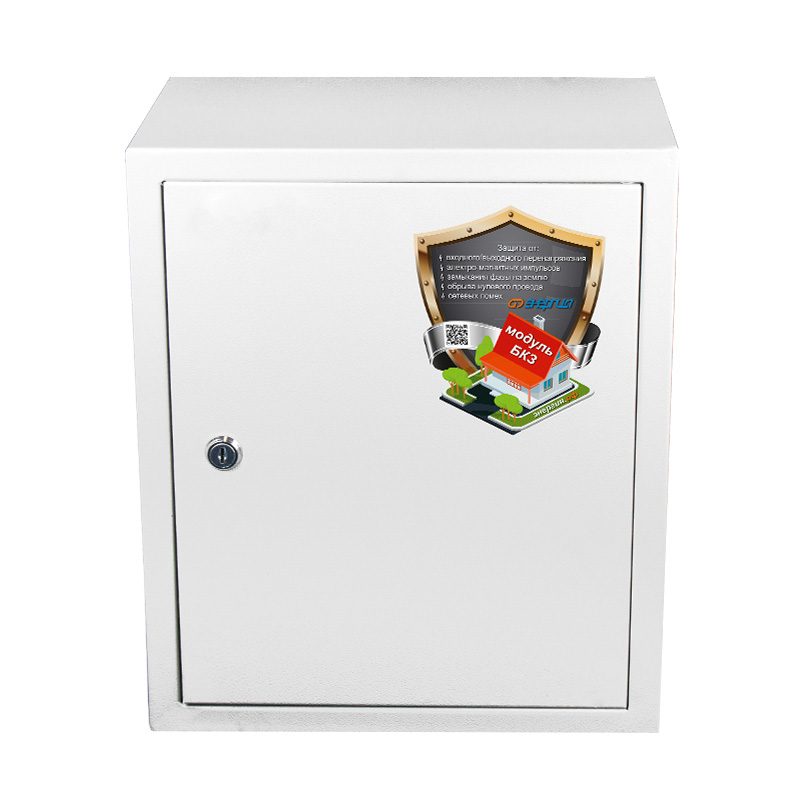

Блоки комплексной защиты Энергия


Характеристики:
Название вариации Блок комплексной защиты
артикул E0101-0152
Номинальное рабочее напряжение, В 380
Номинальный ток тепловых расцепителей 63

Полное описание

Блок комплексной защиты сети E0101-0152 (далее «блок») предназначен для автоматической защиты оборудования от повреждений, вызванных аварийными ситуациями, связанными с выходом сетевого напряжения за допустимые пределы (обрыв нулевого провода, замыкание фазы на землю и т. п.), а также от разрушающего воздействия электромагнитных импульсов (возникают во время ударов молний, коммутаций мощных трансформаторов, моторов, электромагнитов, паразитных наводок от дуговых печей, электросварки, и т. п.).

Имеется возможность настройки пороговых значений срабатывания, а также дополнительная варисторная защита.

Блок представляет собой сочетание реле контроля напряжения с устройством ограничения импульсов тока путем безопасного замыкания на землю, а также дополнительной варисторной защиты.

В состав блока E0101-0152 входит устройство защиты УЗМ-51М в количестве 3 штук (на каждую из трех фаз). Данные устройства обеспечивают отключение нагрузки в случаях выхода сетевого напряжения за допустимые пределы. Предельные значения напряжения можно регулировать путем поворота регулировочных рукояток. Время задержки включения после подачи питания или после восстановления напряжения до нормального составляет 10 секунд.

Устройство защиты от перенапряжений ОП, также входящее в состав блока БЗС, имеет сменные модули, которые подлежат замене по мере выработки ресурса.

Дополнительная защита обеспечивается комплект из трех варисторов типа 20N471K (рисунок 6), замена которых также осуществляется по мере выработки.

Виды защиты

6 ВИДОВ ЗАЩИТЫ

  1. от электромагнитных импульсов
  2. от обрыва нулевого провода
  3. от замыкания фазы на землю
  4. ограничение входного/выходного напряжения
  5. от сетевых помех (варисторная защита)
  6. класс защиты IP31

Технические характеристики

Характеристика Значение
Время автоматического переключения, секунд 10
Частота, Гц 50 / 60
Номинальный ток, А 63
Сечение одной жилы, мм2 25
Условия эксплуатации от -25 до +55
Сроки службы и хранения Назначенный срок службы изделия не менее 10 лет.
Гарантии изготовителя Гарантийный срок эксплуатации изделия устанавливается в размере 12-ти календарных месяцев со дня продажи.
Степень защиты от внешних воздействий по ГОСТ 14254-96 IP 31

Характеристики продуктовой единицы

артикул Единица измерения Высота без упаковки, мм Высота в упаковке, мм Длина без упаковки, мм Длина в упаковке, мм Ширина без упаковки, мм Ширина в упаковке, мм Вес нетто, кг Вес брутто, кг Объем единицы, м3
E0101-0152 шт 305 310 610 615 290 295 6.8 6.868 0.05624175

Характеристики транспортной упаковки

артикул Количество в транспортной коробке Вес брутто транспортный, кг
E0101-0152 1 шт 7.5548
