Устройства автоматического ввода резерва Энергия


Номинальное рабочее напряжение, В:
Характеристики:

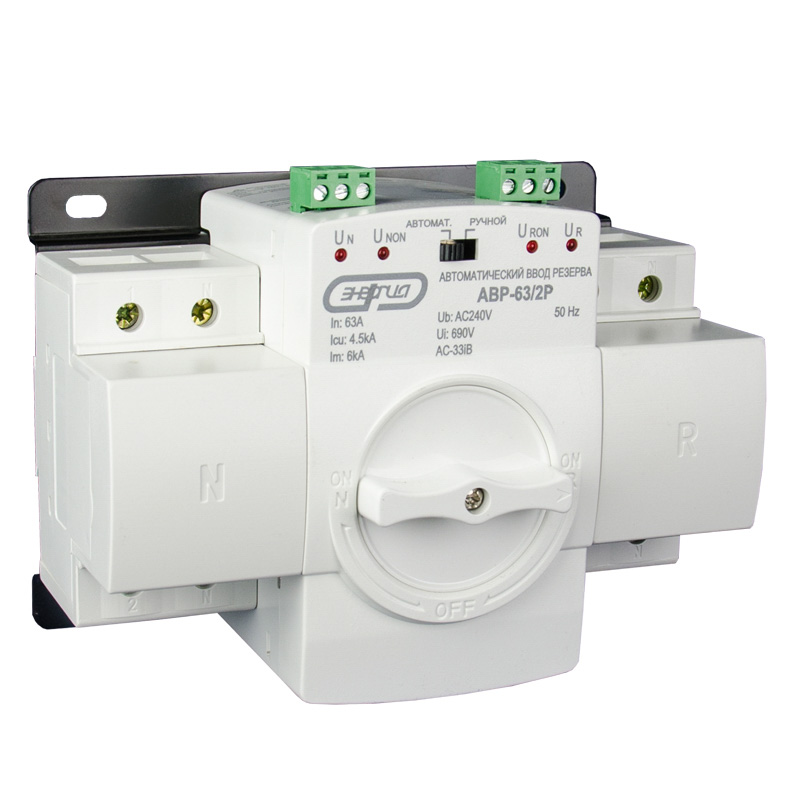

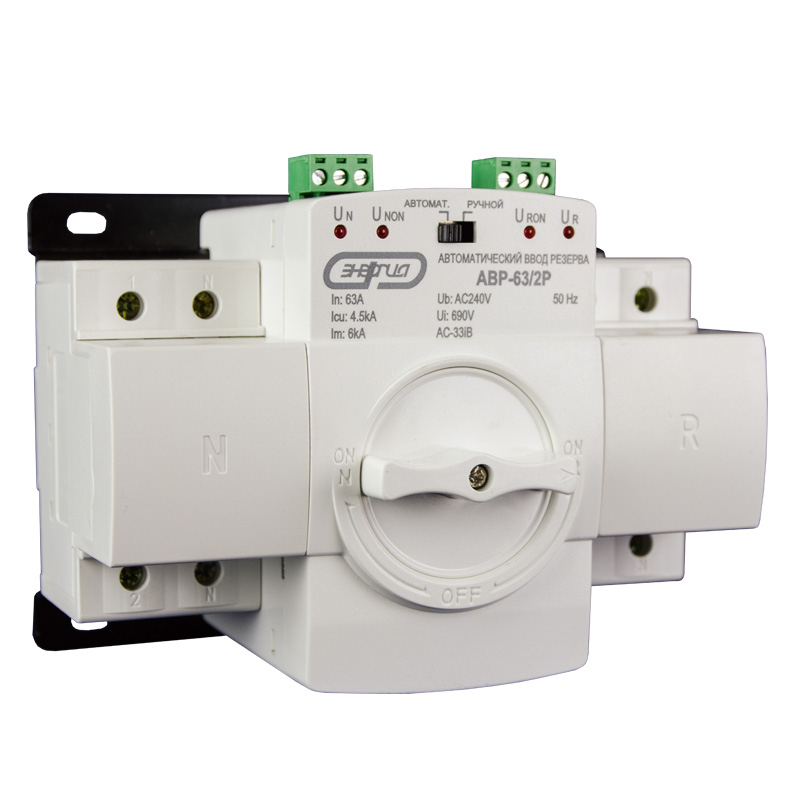

Название вариации Устройство автоматического ввода резерва Энергия АВР-63/2Р
артикул Е0706-0001
Номинальное рабочее напряжение, В 220
Количество полюсов 2
Номинальный ток тепловых расцепителей 63
Напряжение срабатывания, основной-резервный, В 77
Напряжение возврата, резервный-основной, В 187
Максимальный ток вывода дополнительных контатов, В 1
Напряжение на выводах дополнительных контактов, В фазное напряжение сети
Механизм переключения АВР Электромотор
Количество подключаемых линий 2

Полное описание

Устройство автоматического ввода резерва предназначено для автоматического перехода на резервный ввод в сетях переменного тока с частотой 50 Гц. Применяется на промышленных, коммерческих и бытовых объектах, а также в жилых домах.

Устройство автоматического ввода резерва АВР относится к классу продукции нового поколения.

В состав изделия входит блок цифрового управления – контроллер, что обеспечивает высокую надежность, экономию электроэнергии, компактность и удобство эксплуатации.

В устройстве предусмотрена механическая блокировка, что делает эксплуатацию подключаемых к устройству потребителей абсолютно безопасной.

Функция переключения линий обеспечивается путем вращения электродвигателя, приводящего в движение рычаги автоматических выключателей.

Автоматический режим

При пропадании напряжения на клеммах основного источника питания, происходит автоматическое переключение питания нагрузки на резервный источник.

После восстановления напряжения на клеммах основного источника питания, происходит автоматическое переключение питания нагрузки на основной источник.

Время автоматического переключения 4–6 секунд.

Ручной режим

В этом режиме переключение питания с основного источника на резервный и обратно осуществляется вручную поворотом рукоятки. Электронный блок управления в данном режиме отключен.

Наличие напряжения на вводах питания и на нагрузке сигнализируется красными светодиодными индикаторами.

Преимущества

    Ручной и автоматический режим работы
  • Легкое подключение и техническое обслуживание
  • Компактный
  • Индикаторы режимов работы

Виды защиты

2 ВИДА ЗАЩИТЫ

  1. от перегрузки
  2. от короткого замыкания

Технические характеристики

Характеристика Значение
Напряжение на клеммах подключения внешних индикаторов Фазное напряжение сети (~220В)
Максимальный ток нагрузки цепи внешних индикаторов, А 1
Максимально допустимое импульсное напряжение (Ui)~, В 690
Время автоматического переключения, секунд 4-6
Частота, Гц 50
Отключающая способность при коротком замыкании, кА 4.5
Номинальный ток, А 63
Максимально допустимое напряжение, В 690
Исполнение стационарное
Условия эксплуатации -5 °С ~ +40 °С
Сроки службы и хранения Назначенный срок службы изделия не менее 10 лет.
Гарантии изготовителя Гарантийный срок эксплуатации изделия устанавливается в размере 12-ти календарных месяцев со дня продажи.
Степень защиты от внешних воздействий по ГОСТ 14254-96 IP30

Характеристики продуктовой единицы

артикул Единица измерения Штриход на единицу Высота без упаковки, мм Высота в упаковке, мм Длина без упаковки, мм Длина в упаковке, мм Ширина без упаковки, мм Ширина в упаковке, мм Вес нетто, кг Вес брутто, кг Объем единицы, м3
Е0706-0001 шт 4680021520570 120 125 160 165 112 117 1.2 1.212 0.002413125
Е0706-0002 шт 4680021520587 127 132 160 165 112 117 2 2.02 0.00254826

Характеристики транспортной упаковки

артикул Количество в транспортной коробке Штрихкод на транспортную коробку Вес брутто транспортный, кг
Е0706-0001 упак (10 шт) 14680021520577 13.332
Е0706-0002 упак (6 шт) 14680021520584 13.332
